سقف پیش‌تنیده؛ مقایسه با تیرچه‌بلوک، کاربرد و نکات اجرایی مجری و ناظر

در بازار ساختمانی ایران، تیرچه‌بلوک برای دهه‌ها سلطان سقف بود — ارزان، آشنا، و قابل اجرا توسط هر استادکاری. اما از اواخر دهه ۱۳۸۰، سقف پیش‌تنیده (Post-Tension Slab) به‌آرامی وارد بازار شد و در پروژه‌های بزرگ‌تر — ساختمان‌های بلندمرتبه، مراکز تجاری، پارکینگ‌های طبقاتی — جای خودش را پیدا کرد. اما آیا همیشه انتخاب بهتری است؟ در چه شرایطی توجیه دارد؟ و مجری و ناظر در اجرای آن چه باید بدانند؟

این مقاله سقف پیش‌تنیده را از دیدگاه مجری و ناظر بررسی می‌کند — نه از دیدگاه محاسب. طراحی آن تخصصی است و توسط مهندس محاسب با نرم‌افزارهای تخصصی انجام می‌شود. اما اجرای درست، کنترل کیفیت و دانستن الزامات آیین‌نامه‌ای از دانستنی‌های هر مجری و ناظر حرفه‌ای است.

مفهوم پیش‌تنیدگی — چرا کابل به جای آرماتور؟

بتن در فشار بسیار قوی است اما در کشش ضعیف. در یک دال بتنی تحت بار، ناحیه پایین دال دچار کشش می‌شود — همین‌جاست که بتن ترک می‌خورد و آرماتور برای تحمل کشش لازم است. در سیستم پیش‌تنیده، قبل از اعمال بار، یک نیروی فشاری اولیه از طریق کابل‌های کشیده‌شده به دال وارد می‌شود. این نیروی فشاری از پیش، با کشش ناشی از بار، مقابله می‌کند — و بتن که در فشار قوی است، بهتر کار می‌کند.

نتیجه: دال نازک‌تر (ضخامت کمتر)، دهانه بزرگ‌تر (بدون تیر میانی)، وزن کمتر، و تغییر شکل کمتر. اما این مزایا بدون الزامات خاص اجرایی و نظارتی به دست نمی‌آیند.

پیش‌کشیده در برابر پس‌کشیده — تفاوت کاربردی

در ایران، سقف پیش‌تنیده ساختمانی تقریباً همیشه از نوع پس‌کشیده با سیستم نچسبیده (Unbonded) است — کابل داخل غلاف پلی‌اتیلن با گریس، که اصطکاک را کاهش می‌دهد و نیاز به تزریق گروت بعد از کشش ندارد.

مقایسه جامع سقف پیش‌تنیده با تیرچه‌بلوک

چه وقت سقف پیش‌تنیده انتخاب درستی است؟

سقف پیش‌تنیده در این شرایط توجیه اقتصادی و فنی دارد:

• دهانه‌های بیشتر از ۷ تا ۸ متر که با تیرچه‌بلوک مستلزم تیر میانی می‌شوند.
• پارکینگ‌های طبقاتی — دهانه بزرگ برای مانور خودرو، بدون ستون‌های مزاحم.
• مراکز تجاری — فضاهای باز بزرگ بدون تیر.
• ساختمان‌هایی که ارتفاع هر طبقه اهمیت دارد — با حذف آویز تیر، تا ۳۰ سانتیمتر ارتفاع آزاد اضافه می‌شود.

سقف پیش‌تنیده در این شرایط توجیه ندارد:

• دهانه‌های کوچک‌تر از ۶ متر — تیرچه‌بلوک اقتصادی‌تر است.
• مجریانی که تیم متخصص پیش‌تنیده ندارند.
• پروژه‌های کوچک مسکونی — هزینه جک هیدرولیک و کابل توجیه ندارد.

الزامات آیین‌نامه‌ای — قبل از شروع اجرا

طراحی و اجرای سقف پیش‌تنیده باید طبق ACI 318 و نشریه شماره ۲۵۰ سازمان مدیریت (الحاقی آیین‌نامه بتن ایران آبا) انجام شود. مهم‌ترین الزامات:

• مقاومت فشاری مشخصه بتن: حداقل f’c = 30 مگاپاسکال (۳۰۰ کیلوگرم بر سانتی‌متر مربع). این الزام سخت‌تر از دال معمولی (۲۵ مگاپاسکال) است — چون کابل‌های پیش‌تنیده به بتن با مقاومت کافی نیاز دارند.
• مقاومت بتن هنگام کشش کابل: طبق نقشه و محاسبه مهندس — معمولاً ۲۰ تا ۲۵ مگاپاسکال (نه ۲۸ روزه). قبل از رسیدن به این مقاومت، کشش کابل ممنوع است.

الزام مهم استاندارد ۲۸۰۰: در سیستم دال تخت + ستون (که سقف پیش‌تنیده معمولاً این‌گونه است)، ارتفاع ساختمان به ۱۰ متر یا حداکثر ۳ طبقه محدود می‌شود. در ساختمان‌های بلندتر، استفاده از دیوارهای برشی بتن‌آرمه اجباری است. این محدودیت از بند ۵-۸-۳-۲ آیین‌نامه ۲۸۰۰ برمی‌آید.

مراحل اجرای سقف پیش‌تنیده — گام‌به‌گام

مرحله اول: Shop Drawing — ۲ هفته قبل از نصب

مجری موظف است حداقل ۲ هفته قبل از نصب کابل‌های هر سقف، نقشه کارگاهی (Shop Drawing) مسیر کابل‌ها را تهیه و به ناظر برای تأیید ارائه دهد. Shop Drawing باید با نقشه طراح کاملاً مطابقت داشته باشد — موقعیت دقیق کابل‌ها، پروفیل ارتفاعی (بالاترین و پایین‌ترین نقطه هر کابل)، و فاصله بین کابل‌ها. بدون تأیید ناظر، نصب کابل مجاز نیست.

مرحله دوم: قالب‌بندی

قالب‌بندی سقف پیش‌تنیده مشابه دال بتنی معمولی است — از چوب، فلز یا پلای‌وود. چون دال تخت است (بدون آویز تیر)، قالب‌بندی سریع‌تر از سقف تیرچه‌بلوک انجام می‌شود. قالب‌بندی باید تا زمانی که دال به مقاومت کافی برسد و کشش کابل‌ها انجام شود، نگه داشته شود.

مرحله سوم: آرماتوربندی

حجم آرماتوربندی در دال پیش‌تنیده کمتر از دال معمولی است — چون کابل‌ها بخش عمده‌ای از نیروها را تحمل می‌کنند. اما آرماتور کنارها (Edge Beams)، آرماتور تقویتی روی ستون‌ها (برای کنترل برش پانچ)، آرماتور اطراف بازشوها، و آرماتور شبکه حرارتی الزامی است.

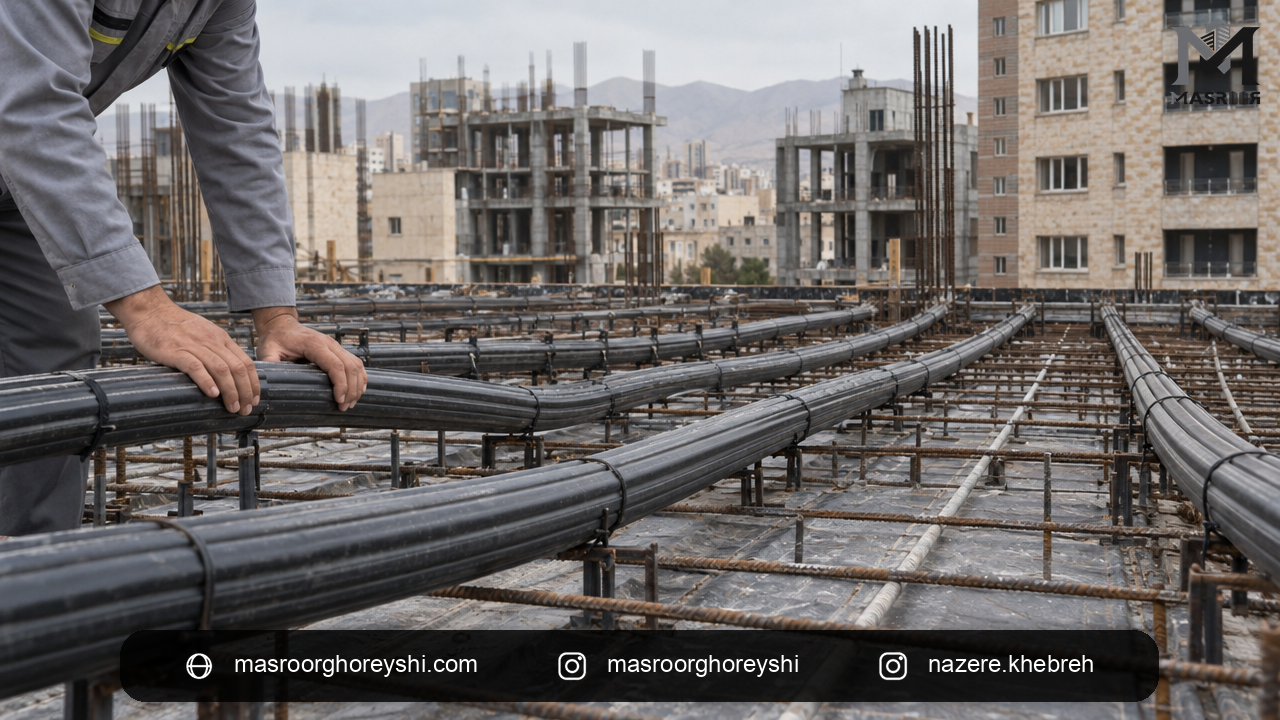

مرحله چهارم: نصب کابل‌ها با اسپیسر

کابل‌ها (Strands) با مقاومت کششی حدود ۱۸۶۰ مگاپاسکال، داخل غلاف پلی‌اتیلن با گریس قرار دارند. مسیر کابل‌ها از پروفیل منحنی پیروی می‌کند — پایین‌ترین نقطه در وسط دهانه، بالاترین نقطه روی ستون‌ها.

اسپیسرها (خرک‌ها): در بالاترین و پایین‌ترین نقاط پروفیل کابل الزامی است. در سایر نقاط، کابل تحت وزن خودش مسیر منحنی را پیدا می‌کند. توصیه شده: اسپیسر هر ۲ متر برای حفظ دقت پروفیل. اگر از اسپیسرهای فلزی استفاده شود، باید تمهیدات ضدخوردگی داشته باشند.

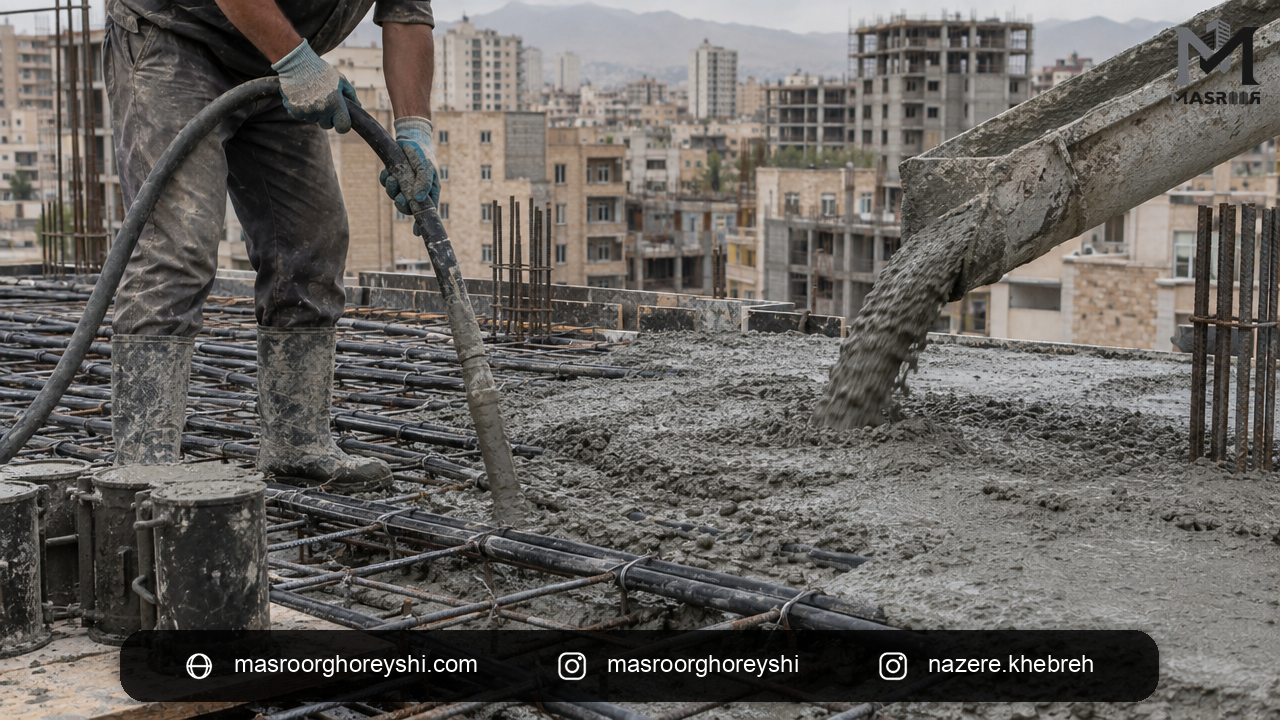

مرحله پنجم: بتن‌ریزی

بتن با مقاومت حداقل ۳۰ مگاپاسکال. ویبره باید با دقت و بدون آسیب به کابل‌ها انجام شود. نمونه‌گیری: حداقل ۳ سری در هر نوبت بتن‌ریزی. طبق آیین‌نامه بتن ایران (آبا)، آب‌سرد کردن مصالح در تابستان یا گرم کردن در زمستان برای حفظ دمای بتن در محدوده ۵ تا ۳۵ درجه الزامی است.

مرحله ششم: کشش کابل‌ها با جک هیدرولیک

مهم‌ترین مرحله — و مرحله‌ای که نقش ناظر در آن حیاتی است. کشش فقط پس از رسیدن بتن به مقاومت مشخص‌شده در نقشه (معمولاً ۲۰ تا ۲۵ مگاپاسکال — از آزمونه ۷ روزه تأیید می‌شود) مجاز است.

عملیات کشش: جک هیدرولیک به انتهای کابل متصل شده و با فشار مشخص (بر اساس محاسبات) کابل کشیده می‌شود. بعد از رسیدن به نیروی مورد نظر، وِج (گوه) کابل را در انکوریج قفل می‌کند. کشش باید از دو انتهای کابل انجام شود یا طبق برنامه‌ای که مهندس مشخص کرده.

هشدار: کشش کابل پیش از رسیدن بتن به مقاومت کافی، می‌تواند بتن را بشکند و کل سقف را خراب کند. ناظر باید نتیجه آزمون مقاومت بتن را قبل از کشش کتباً تأیید کند.

برش پانچ — مهم‌ترین خطر در سقف پیش‌تنیده

برش سوراخ‌کننده (Punching Shear) خطر اصلی در سیستم دال تخت است. در ناحیه ستون‌ها، تمرکز نیرو می‌تواند باعث شود ستون مثل یک سوراخ‌کننده از دال بگذرد — یک حادثه ناگهانی و بدون هشدار. برای کنترل برش پانچ:

• آرماتور تقویتی برشی روی ستون‌ها الزامی است — این آرماتور باید دقیقاً طبق نقشه اجرا شود.
• ابعاد دقیق ستون‌ها طبق نقشه — هر کاهشی در ابعاد ستون، مقاومت برشی ناحیه اتصال را کاهش می‌دهد.
• هیچ بازشوی (سوراخ) در ناحیه بحرانی اطراف ستون بدون تأیید محاسب مجاز نیست.
• کنترل برش پانچ توسط ناظر در هنگام آرماتوربندی و قبل از بتن‌ریزی الزامی است.

دوره مجری حرفه‌ای آکادمی مهندس قریشی اجرای سیستم‌های مختلف سقف را با فیلم‌های کارگاهی واقعی آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

وظایف ناظر در کنترل سقف پیش‌تنیده

اشتباهات رایج در اجرای سقف پیش‌تنیده

سؤالات متداول

آیا سقف پیش‌تنیده برای ساختمان‌های مسکونی مناسب است؟

در دهانه‌های کوچک‌تر از ۶ تا ۷ متر، تیرچه‌بلوک اقتصادی‌تر است. اما اگر معمار بخواهد تیر مزاحم نباشد، فضا کاملاً باز باشد، یا ارتفاع طبقه اهمیت دارد — پیش‌تنیده گزینه بهتری است. در ساختمان‌های لوکس مسکونی بالای ۴ طبقه، پیش‌تنیده با دیوار برشی رایج شده.

بعد از کشش کابل، آیا می‌توان در دال سوراخ ایجاد کرد؟

تنها در مواردی که مهندس محاسب طراح سیستم تأیید کند. سوراخ در دال پیش‌تنیده ممکن است کابل را قطع کند — که یک حادثه جدی است. هر بازشوی پس از اجرا باید با شناسایی مسیر دقیق کابل‌ها و تأیید کتبی محاسب انجام شود.

عمر مفید سقف پیش‌تنیده چقدر است؟

با اجرای درست و بتن با مقاومت کافی، بیش از ۵۰ سال. کابل‌های پیش‌تنیده در سیستم نچسبیده داخل غلاف آب‌بند با گریس محافظت می‌شوند — اگر غلاف آسیب نبیند، کابل از خوردگی در امان است. خوردگی کابل ناشی از آسیب به غلاف و نفوذ رطوبت، شایع‌ترین مشکل بلندمدت است.

نتیجه‌گیری

سقف پیش‌تنیده، مثل هر ابزار قدرتمندی، در دست درست معجزه می‌کند و در دست نادرست فاجعه. مزایای آن واقعی است — دهانه بزرگ‌تر، دال نازک‌تر، وزن کمتر، ارتفاع آزاد بیشتر. اما الزاماتش هم واقعی است: بتن ۳۰ مگاپاسکال، Shop Drawing تأیید شده، کشش با نظارت دقیق و محدودیت استاندارد ۲۸۰۰ برای ساختمان‌های بلند.

مجری یا ناظری که این الزامات را نداند، در پروژه‌ای با سقف پیش‌تنیده در موضع بسیار آسیب‌پذیری قرار می‌گیرد — چون اشتباهات این سیستم اغلب ناگهانی و بدون هشدار هستند. درک عمیق این سیستم، پیش از پذیرش چنین پروژه‌ای، یک ضرورت حرفه‌ای است.

آکادمی مهندس قریشی با تکیه بر دانش فنی و تجربه گسترده در پروژه‌های اجرایی واقعی، آموزش‌هایی کاربردی ارائه کرده است تا مهندسان مجری و ناظر بتوانند با انواع سیستم‌های سقف، از جمله پیش‌تنیده، با اطمینان کامل کار کنند.

منابع و مراجع

[۱] آیین‌نامه بتن ایران (آبا) و نشریه شماره ۲۵۰ — آیین‌نامه طرح و محاسبه قطعات بتن پیش‌تنیده | سازمان مدیریت و برنامه‌ریزی کشور

[۲] مبحث نهم مقررات ملی ساختمان — طرح و اجرای ساختمان‌های بتن‌آرمه (ویرایش ۴) | وزارت راه و شهرسازی

[۳] آیین‌نامه طراحی ساختمان‌ها در برابر زلزله (استاندارد ۲۸۰۰) ویرایش چهارم — بند ۵-۸-۳-۲ | مرکز تحقیقات راه، مسکن و شهرسازی

[۴] ACI 318-19: Building Code Requirements for Structural Concrete | American Concrete Institute

[۵] نکات اجرایی سقف‌های پیش‌تنیده | شرکت تکین‌دژ — takindezh.ir
