اجرای سقف تیرچه بلوک؛ مراحل، ضوابط فنی و نکات نظارتی
سقف تیرچه بلوک متداولترین سیستم سقف در ساختمانهای مسکونی ایران است. سرعت اجرا، هزینه پایینتر نسبت به دال توپر، سبکسازی سازه و نیاز نداشتن به تکنولوژی پیچیده، دلایل اصلی محبوبیت آن هستند. اما این سادگی ظاهری گاهی باعث میشود برخی نکات فنی نادیده گرفته شوند — نکاتی که تأثیر مستقیم بر دوام، لرزشپذیری و ایمنی سقف دارند.
سقف تیرچه بلوک چه اجزایی دارد؟ مراحل دقیق اجرا کداماند؟ کلاف عرضی (ژوئن) چیست و در چه شرایطی الزامی است؟ میلگرد ادکا چه نقشی دارد؟ رایجترین خطاهای اجرایی که دوام سقف را تهدید میکنند کداماند؟ در این مقاله با تکیه بر مقررات ملی ساختمان به این پرسشها پاسخ میدهیم.
سقف تیرچه بلوک چیست و چگونه کار میکند؟
سقف تیرچه بلوک یک سیستم دال یکطرفه است. تیرچهها (اعضای باربر اصلی) بار سقف را دریافت کرده و به تیرها و ستونهای اصلی منتقل میکنند. بلوکها (سفالی، بتنی یا پلیاستایرن) بین تیرچهها قرار میگیرند، فقط وزن سازه را کاهش میدهند و نقش باربری اصلی ندارند و تنها پر کننده هستند. دال بتنی روکش (Topping) روی همه چیز ریخته میشود تا دیافراگم صلب سقف را تشکیل دهد.
نکته مهم از نظر رفتار سازهای: بار سقف فقط در یک جهت (جهت تیرریزی) منتقل میشود — به همین دلیل است که جهت تیرریزی باید دقیقاً طبق نقشه سازه باشد. تغییر جهت تیرریزی بدون تأیید مهندس محاسب سازه، در نحوه انتقال بار اختلال ایجاد کرده و عملکرد سازه را دچار مشکل میکند.
انواع تیرچه و بلوک
انواع تیرچه
تیرچههای بتنی (پاشنهای) که از بتن مسلح با مقطع T یا L ساخته میشوند، رایجترین نوع در ایران هستند. آرماتور طولی پایینی که کشش را تحمل میکند، بخش حیاتی تیرچه بتنی است. تیرچههای فولادی (کرومیت) از پروفیل فولادی نوردشده یا جوشی ساخته میشوند. مزیت اصلی آنها نیاز نداشتن به شمعبندی زیر سقف در حین اجراست (چون خودشان تحمل وزن بلوک را دارند)، اما اتصالشان به تیرهای اصلی نیاز به جزئیات دقیق دارد.
انواع بلوک
| نوع بلوک | وزن | عایق حرارتی | نکته اجرایی |
| سفالی | متوسط | متوسط | باید پیش از نصب خیس شود |
| بتنی | سنگینتر | ضعیفتر | مستحکمتر، سقف کاذب نمیخواهد |
| پلیاستایرن (یونولیت) | بسیار سبک | عالی | باید از نوع کندسوز (FR) باشد |
مراحل اجرای سقف تیرچه بلوک
۱) قالببندی تیرها

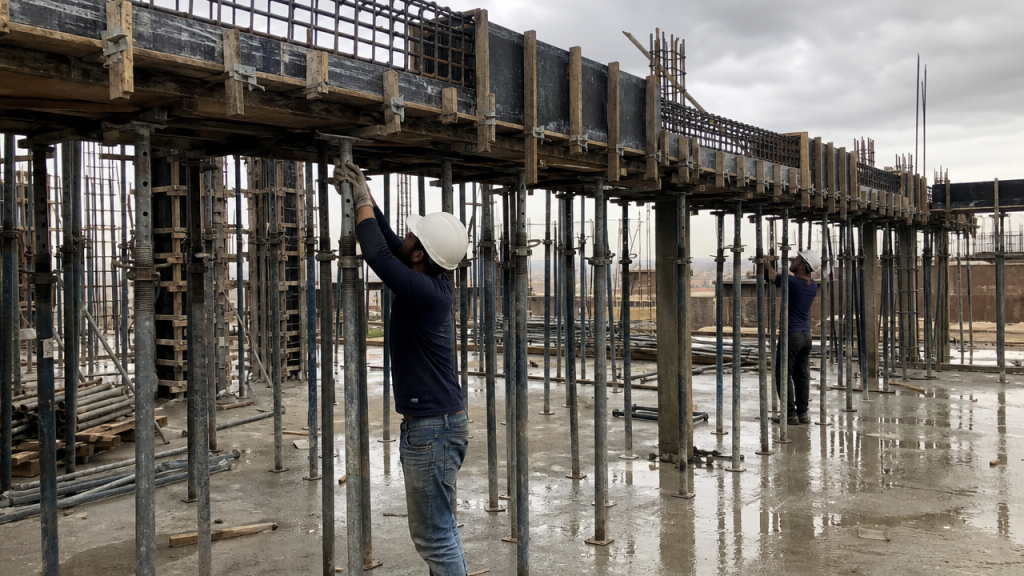

پیش از هر اقدامی، تیرهای اصلی سازه باید آرماتوربندی شوند. قالببندی تیرها با استفاده از قالب های چوبی، فلزی و زیر سازی آن ها با استفاده از جک های فولادی که به شکل صلیبی یا T شکل هستند انجام میشود. شمعهای قائم (پایهها، جک ها) باید روی سطح محکم تکیه کنند — اگر روی خاک دستی یا خاک رطوبتجاذب تکیه دارند، می توانند بسیار خطرناک بوده و باعث تخریب تیر حین بتن ریزی و خم شدن تیر شوند.

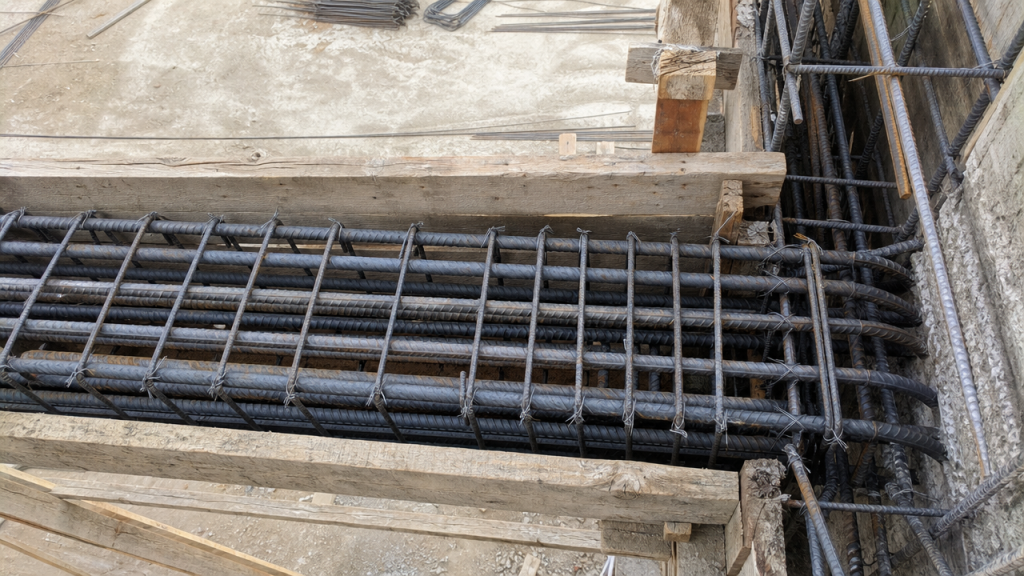

۲) آرماتوربندی تیرهای اصلی
آرماتور طولی تیرها باید طبق نقشه سازه اجرا شوند. در محل تکیهگاه (چشمه اتصال) خاموت گذاری ویژه به همراه سنجاقی اجرا می شود — این ناحیه بیشترین تنش های وارد را تحمل میکند. در تمامی خاموتهای تیر باید قلاب ۱۳۵ درجه اجرا شود.
3) نصب تیرچهها
تیرچهها با توجه به جهت تیرریزی مشخصشده در نقشه سازه در هر دهانه اجرا میشوند. فاصله محور به محور تیرچهها نباید از ۷۰ سانتیمتر تجاوز کند (این حداکثر است؛ نقشه سازه ممکن است فاصله کمتری را تعیین کند). تیرچهها باید با دقت در محل درست قرار گیرند — فاصله نامنظم بین تیرچهها بار را یکنواخت منتقل نمیکند.
نکته اجرایی: تیرریزی از کنار تیرهای اصلی با بلوک آغاز شود (نه از وسط). در انتهای تیرچهها، بتن پاشنه (پایین تیرچه که داخل تیر قرار میگیرد) نباید شکسته شود، بلکه در زمان خرید باید دقت شود تا حداقل 15 سانتیمتر از ابتدا و انتهای تیرچه بدون بتن باشد تا اتصال محکمی با بتن تیر ایجاد شود.

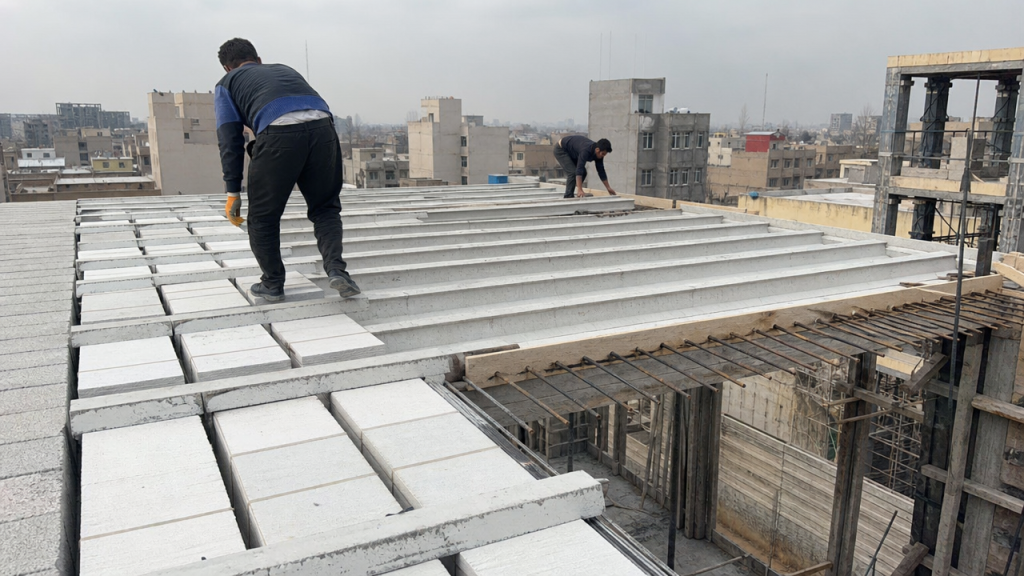

۴) بلوکگذاری

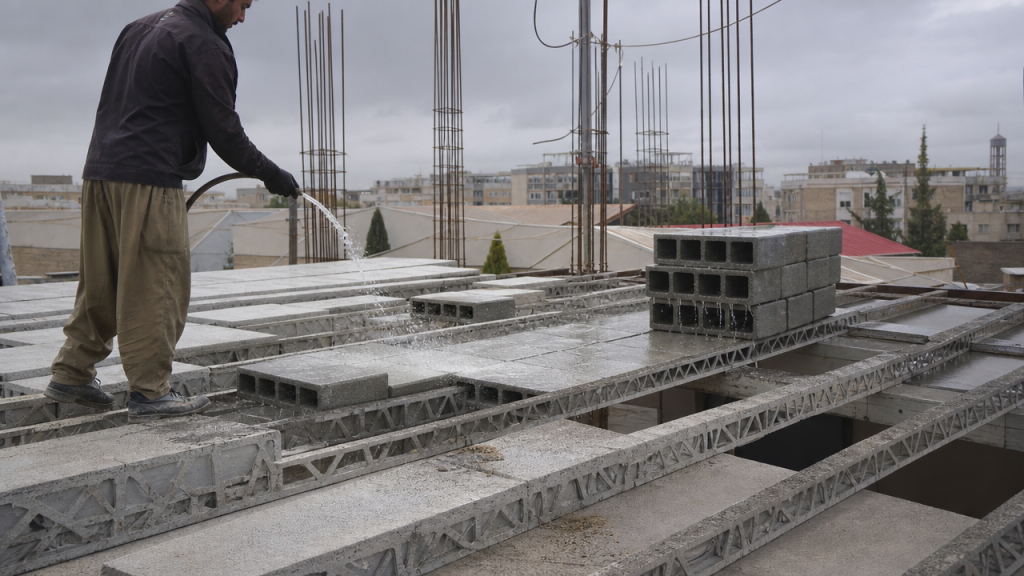

بلوکها بین تیرچهها در ردیفهای منظم قرار میگیرند. نکته مهمی که اغلب نادیده گرفته میشود: بلوکهای سفالی و بتنی باید پیش از نصب بهخوبی خیس شوند. دلیل این الزام کاملاً فیزیکی است: بلوکهای خشک آب بتن را جذب میکنند، نسبت آب به سیمان در تماس با بلوک کاهش مییابد و کیفیت بتن در آن ناحیه افت میکند. بلوکهای یونولیتی باید از نوع کندسوز (FR – Fire Retardant) باشند.

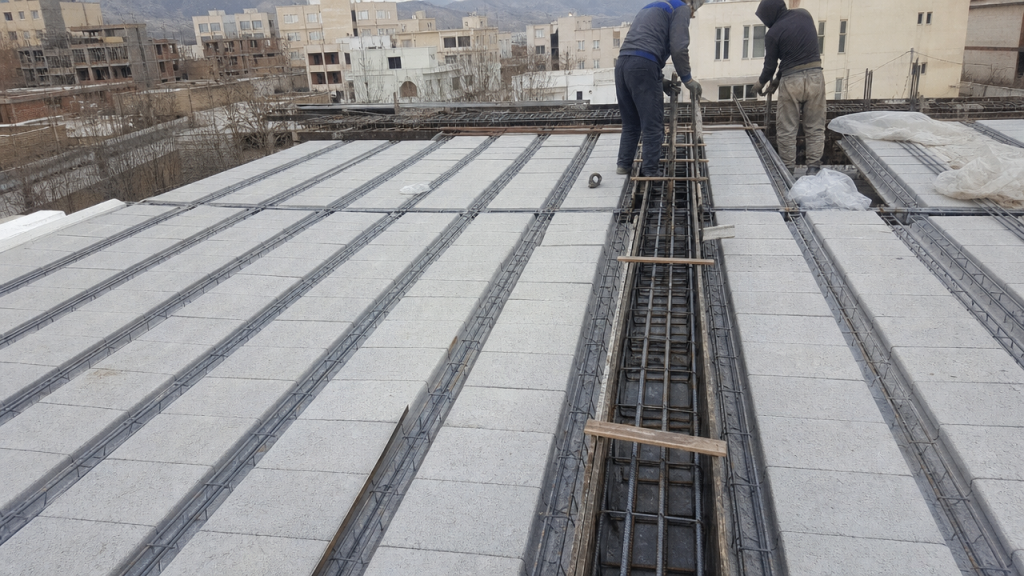

۵) کلاف عرضی (ژوئن)
کلاف عرضی تیر بتنی است که عمود بر تیرچهها در وسط یا فواصل مشخص سقف اجرا میشود. وظیفه آن تقویت دیافراگم افقی، توزیع یکنواختتر بار و کاهش لرزش سقف می باشد. طبق مبحث نهم مقررات ملی ساختمان، در دهانههای بیش از ۴ متر اجرای کلاف عرضی در جهت عمود بر تیرچهها الزامی است. محل کلافهای عرضی باید در نقشه اجرایی مشخص باشد و در هنگام بلوکگذاری فضای آنها خالی گذاشته شود.

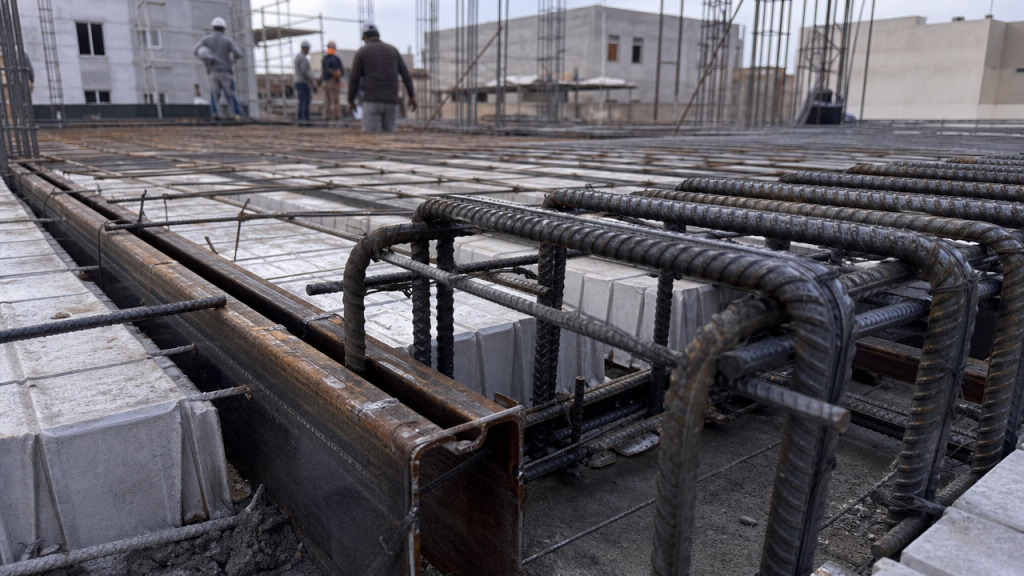

۶) میلگرد ادکا (اتکا) و ممان منفی
دو نوع میلگرد تکمیلی در سقف تیرچه بلوک اهمیت دارند که در کارگاههای ایران گاهی نادیده گرفته میشوند. میلگرد ادکا (اتکا) در محل نشست تیرچه روی تیر اصلی قرار میگیرد و از لیز خوردن تیرچه در هنگام لرزش جلوگیری میکند که اجرای آن بدلیل برش ماکسیمم سر تیرچه هاست — جزئیات آن در نقشه سازه مشخص است.
میلگرد ممان منفی در بالای تیرچهها، در کنار تکیهگاهها (کنار تیرهای اصلی) قرار میگیرد. چرا؟ چون در این ناحیه، لبه بالای دال کشیده میشود (ممان منفی) و اگر آرماتور کششی نباشد، ترک ایجاد میشود. این میلگردها باید قبل از ریختن بتن روکش نصب شده باشند.
) آرماتور افت و حرارت
آرماتور افت و حرارت (آرماتور حرارتی) روی بلوکها و عمود بر تیرچهها در دو جهت قرار میگیرد. هدف آن کنترل ترکهای جمعشدگی و حرارتی در دال روکش است — نه باربری. قطر این آرماتورها معمولاً ۶ یا ۸ میلیمتر با فواصل ۲۵ سانتیمتر است. این آرماتورها باید آجدار باشند (طبق الزامات مقررات ملی ساختمان، استفاده از آرماتور ساده در سازه ممنوع است).
۸) شمعبندی(جک گذاری) زیر سقف
شمعهای تکیهگاهی زیر سقف دو هدف دارند: کنترل خیز سقف در حین بتنریزی و حفظ پایداری تیرچهها قبل از گیرش بتن. نکته مهم: شمعبندی باید حتی پس از بتنریزی سقف تا زمانی که بتن به مقاومت کافی برسد (حداقل ۷ تا ۱۴ روز) باقی بماند. با وجود بتنریزی طبقات بالاتر، بار روی سقف پایینتر افزایش مییابد — پس شمعبندی به هیچ عنوان نباید زودتر از موعد برداشت.
دوره مجری حرفهای آکادمی مهندس قریشی تمام مراحل اجرای سقف تیرچه بلوک را با فیلمهای ضبط شده از کارگاههای واقعی آموزش میدهد. برای مشاهده سرفصلها، جلسات رایگان دورهها و رضایت کاربران کلیک کنید:

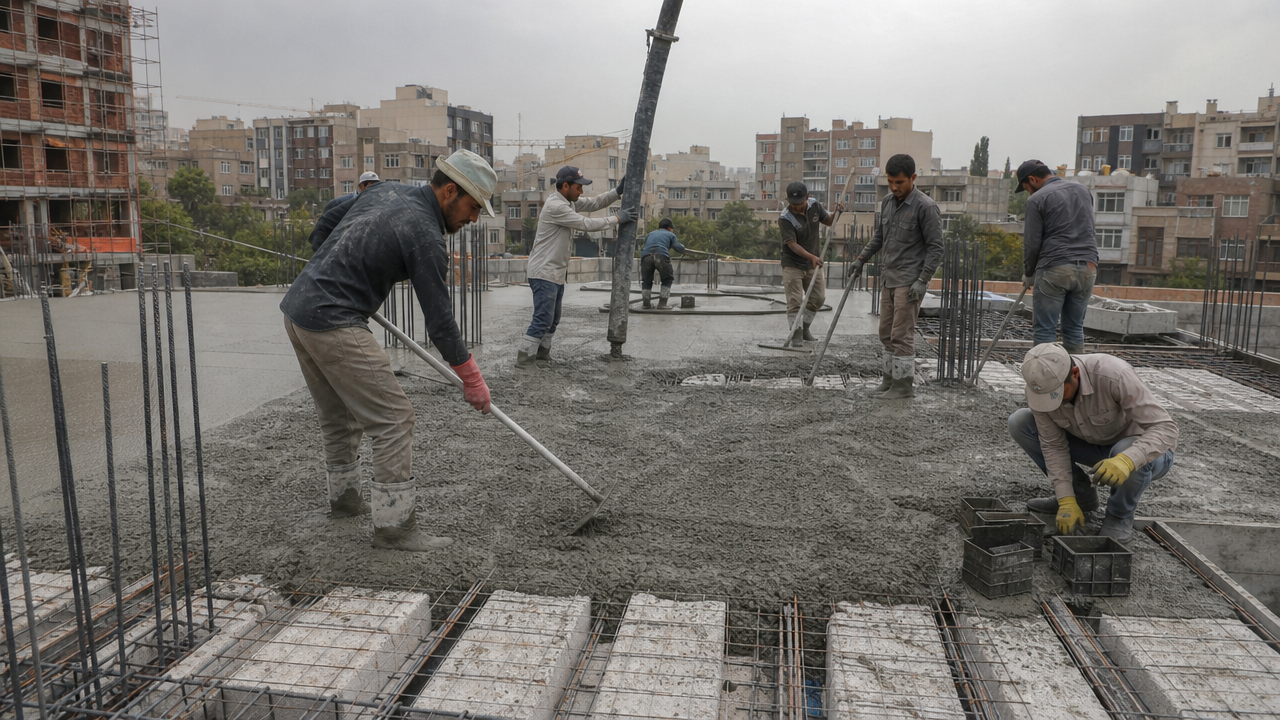

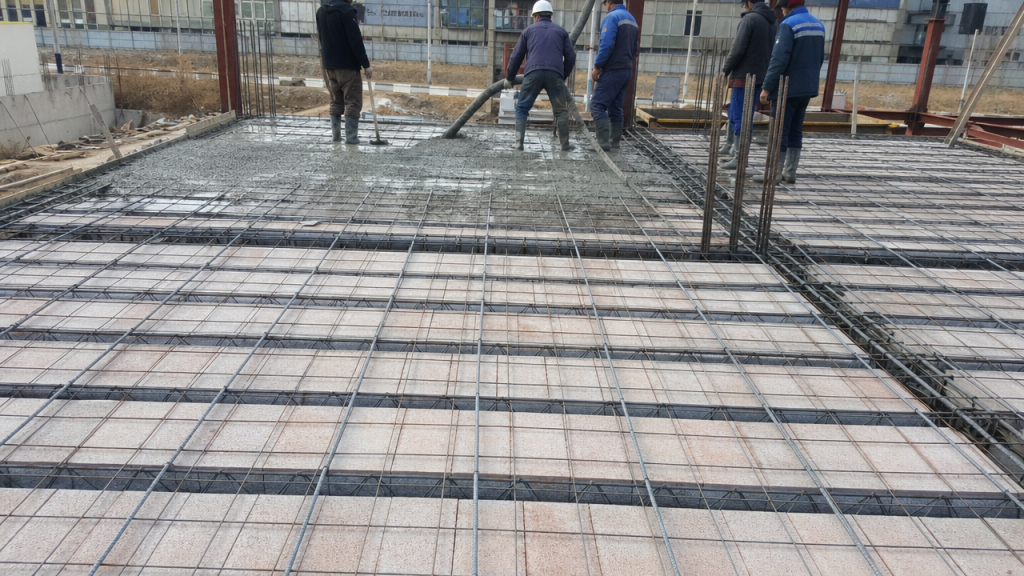

۹) بتنریزی سقف
بتنریزی سقف یکی از یکی از مهمترین عملیات اجرایی در ساختمانهای بتنآرمه است و باید پیوسته و در یک نوبت انجام شود تا درز سرد ایجاد نشود. پیش از بتنریزی، سقف باید خیس شود و ناظرآن را کنترل کند. معمولاً بتن با پمپ دکل به سقف منتقل میشود و توسط کارگران پخش و تسطیح میشود تا به ضخامت حداقل ۵ سانتیمتر در بالای بلوکها برسد. ویبره باید با دقت انجام شود — در کنار تیرچهها و داخل تیرها که ابعاد کوچکتری دارند، ویبره کافی الزامی است. در هر نوبت بتنریزی باید حداقل سه سری نمونه (هر نمونه شامل حداقل ۲ آزمونه) جهت ازمایش مقاومت فشاری بتن گرفته شود.
۱۰) عملآوری بتن سقف
در فصل هایی که شدت سرما و گرما زیاد باشد، عمل آوری باید به شکل درستی انجام گردد تا در هوای سرد بتن یخ نزند و در هوای گرم اب بتن بخار نشود ورطوبت آن حفظ شود. به دلیل سطح وسیع افقی و تماس مستقیم با آفتاب و باد در هوای گرم، آب بتن در معرض تبخیر سریع رطوبت است. عملآوری بلافاصله پس از اتمام پرداخت سطح بتن باید شروع شود. روشهای عملآوری در هوای گرم: آبپاشی مستقیم، پوشش با گونی مرطوب، فیلم پلاستیکی یا ایجاد حوضچه آب روی سطح افقی. روشهای عملآوری در هوای سرد: اجتناب از آبدهی مستقیم به بتن در دمای زیر ۵ درجه، و گرم نگه داشتن بتن با نایلون و پشم شیشه و بخاری جهت جلوگیری از یخزدگی. حداقل مدت عملآوری ۷ روز است.
ضوابط فنی کلیدی سقف تیرچه بلوک
| پارامتر | مقدار | توضیح |
| حداکثر فاصله محور به محور تیرچه | ۷۰ سانتیمتر | نقشه سازه ممکن است کمتر تعیین کند |
| حداقل ضخامت بتن روکش (Topping) | ۵ سانتیمتر | روی بلوکها |
| الزام کلاف عرضی | دهانههای بیش از ۴ متر | در جهت عمود بر تیرچهها |
| قطر آرماتور حرارتی | حداقل ۶ میلیمتر | با فاصله ۲۵ سانتیمتر |
| حداقل نشست تیرچه روی تکیهگاه | طبق نقشه سازه | حداقل ۱۵ سانتیمتر |
| حداقل زمان شمعبندی پس از بتنریزی | ۷ تا ۱۴ روز | بسته به دما و نوع سیمان |

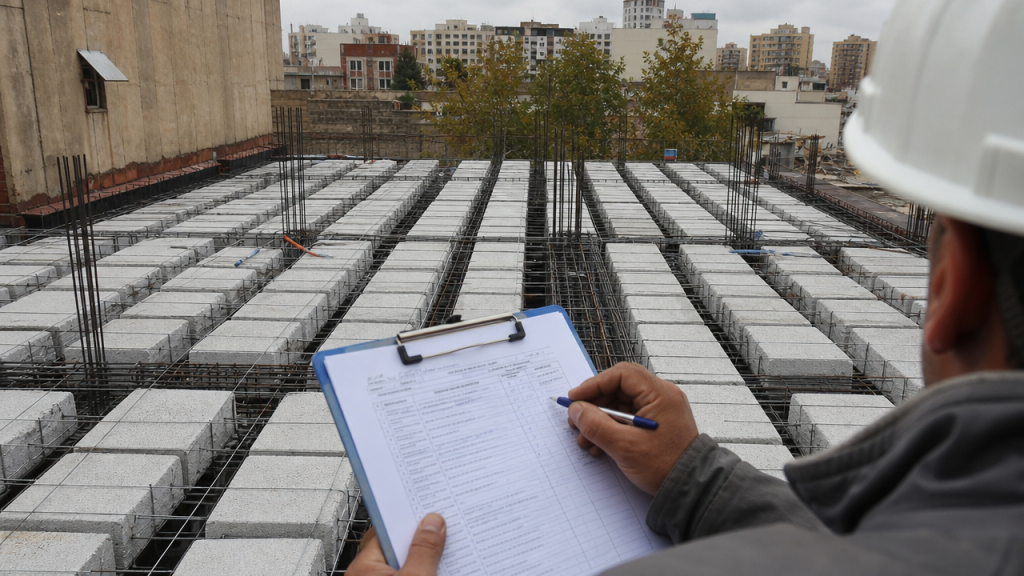

وظایف مهندس ناظر در اجرای سقف تیرچه بلوک
مهندس ناظر باید در مراحل زیر حضور داشته باشد و با گزارشات در موعد و مستندات به درسای عمل کند:
- پیش از نصب تیرچهها: کنترل جهت تیرریزی با نقشه، کنترل آرماتوربندی تیرهای اصلی و میلگرد ادکا.
- پس از نصب تیرچهها و بلوکها: کنترل فاصله محور به محور تیرچهها، خیس بودن بلوکها، محل کلافهای عرضی.
- پس از آرماتوربندی روکش: کنترل آرماتور حرارتی (قطر، فاصله، جهت)، میلگرد ممان منفی و اسپیسر پوشش بتن.
- پیش از بتنریزی: تأیید آرماتوربندی، بررسی خیس بودن سقف و کفایت شمعبندی. بدون تأیید ناظر، بتنریزی شروع نشود.
- در حین بتنریزی: کنترل ضخامت دال روکش، کیفیت ویبره در کنار تیرچهها و داخل تیرها، و نمونهگیری.
رایجترین خطاهای اجرایی سقف تیرچه بلوک
از بررسی پروژههای ایران، این خطاها بیش از همه تکرار میشوند و عمر سقف را کاهش میدهند یا خطرات جدی ایجاد میکنند:
| خطا | پیامد |
| عدم خیس کردن بلوکها پیش از نصب | افت کیفیت بتن در تماس با بلوک |
| رعایت نکردن جهت تیرریزی طبق نقشه | توزیع نادرست بار روی سازه |
| فاصله تیرچهها بیشتر از ۷۰ سانتیمتر | ظرفیت باربری ناکافی دال |
| اجرا نکردن کلاف عرضی در دهانههای بلند | لرزش و ترک در سقف |
| فراموش کردن میلگرد ادکا | لیز خوردن تیرچه در زلزله |
| ضخامت ناکافی دال روکش (کمتر از ۵ سانتیمتر) | کاهش مقاومت دیافراگم سقف |
| قالببرداری زودهنگام | خیز ماندگار سقف |
| عدم نمونهگیری از بتن | ناتوانی در اثبات کیفیت |
سؤالات متداول درباره سقف تیرچهبلوک
چرا سقف تیرچهبلوک لرزش دارد؟
لرزش در سقف تیرچهبلوک معمولاً از سه منبع ناشی میشود: اجرا نشدن کلاف عرضی، ضخامت ناکافی دال روکش (کمتر از ۵ سانتیمتر)، یا فاصله زیاد تیرچهها. در پروژههای جدید میتوان با اجرای خیز منفی در تیرچهها (Pre-camber) لرزش را کاهش داد — این خیز پس از بارگذاری برطرف میشود و سقف به حالت افقی میرسد.
آیا میتوان بلوک یونولیت را در همه جا استفاده کرد؟
یونولیت گرچه سبک و عایق عالی است، اما حتماً باید از نوع کندسوز (FR) باشد. یونولیت معمولی در برابر حریق بسیار آسیبپذیر است. استفاده از یونولیت بجای بلوک های سیمانی یا سفالی رایج تر است.
فاصله شمعبندی زیر سقف چقدر باشد؟
فاصله شمعها باید برای جلوگیری از خمش تیرچه در حین بتنریزی محاسبه شود. قانون کلی: هیچ نقطهای از تیرچه نباید بیش از ۱.۵ تا ۲ متر از یک شمع فاصله داشته باشد. برای تیرچههای بتنی با دهانه بلند، ممکن است به شمعهای بیشتری نیاز باشد. شمعها باید عمودی، محکم و روی پایه مستحکم باشند.
نتیجهگیری
سقف تیرچهبلوک، مانند هر عضو سازهای، در صورت اجرای صحیح عمر طولانی و عملکرد خوبی دارد و تأثیر مستقیمی بر دوام، ایمنی و آسایش ساکنین دارد. سرعت و سهولت اجرای این سقف نباید باعث شود جزئیات فنی مثل خیس کردن بلوکها، اجرای کلاف عرضی، میلگرد ادکا و ممان منفی نادیده گرفته شوند.
نادیده گرفتن این جزئیات خسارات زنجیرهواری ایجاد میکند که از لرزش و ترکخوردگی شروع شده و در موارد شدیدتر تا افت ظرفیت باربری سقف در زلزله ادامه مییابد و مهندسین ناظر و مجری، کارفرما و بهرهبردار را درگیر میکند. لذا تسلط مهندسان به اصول اجرای صحیح سقف تیرچه بلوک و نظارت دقیق بر آن، امری ضروری است.
