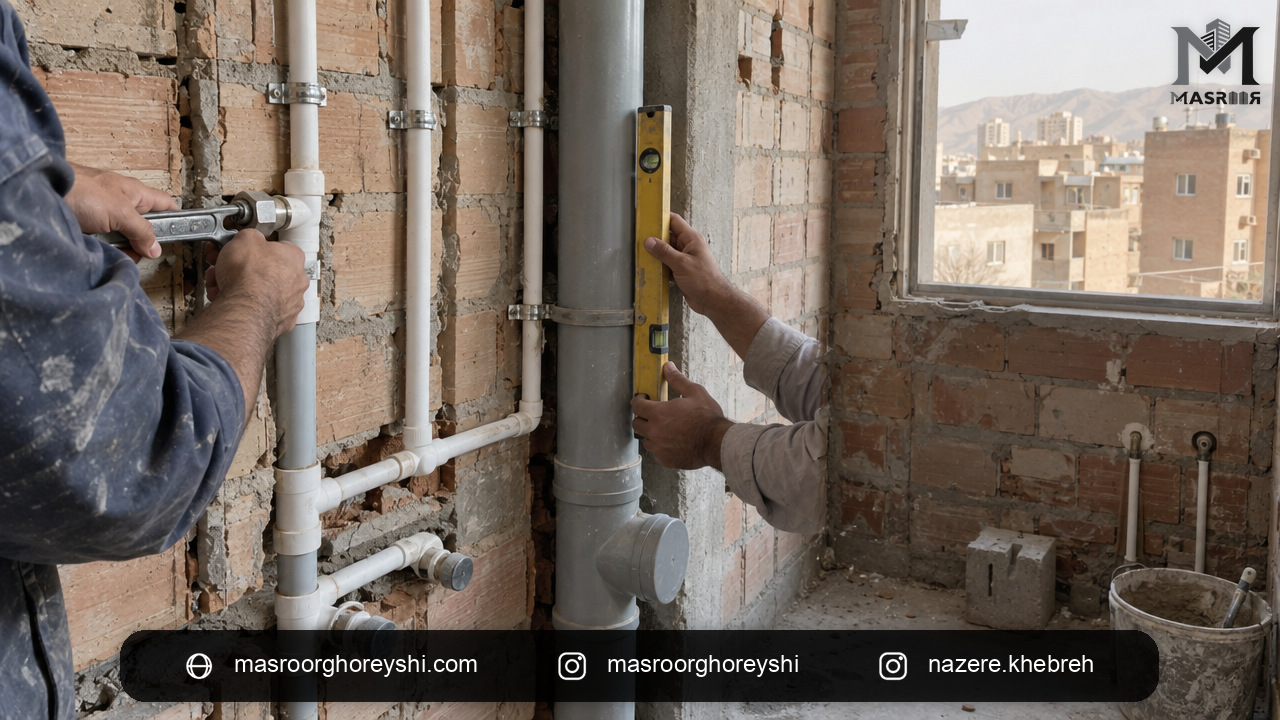

لوله‌کشی آب و فاضلاب ساختمان؛ نکات اجرایی، الزامات مبحث ۱۶ و وظایف ناظر

لوله‌کشی آب و فاضلاب اگر درست اجرا شود، ساکنین هیچ‌وقت به آن فکر نمی‌کنند. اگر غلط اجرا شود، تا ابد با نشتی، بوی فاضلاب، گرفتگی مکرر و رطوبت دست و پنجه نرم می‌کنند. تفاوت این دو در جزئیاتی است که در زمان اجرا باید رعایت شوند — قبل از اینکه همه چیز زیر کاشی و اندود پنهان شود.

در این مقاله لوله‌کشی آب و فاضلاب را از دیدگاه مجری و ناظر بررسی می‌کنیم. انتخاب سیستم وظیفه مهندس طراح تأسیسات است؛ این مقاله به اجرای صحیح، الزامات مبحث ۱۶ در کارگاه و آنچه ناظر باید کنترل کند می‌پردازد.

ترتیب اجرای تأسیسات در مرحله سفت‌کاری

یکی از رایج‌ترین اشتباهات کارگاهی: شروع لوله‌کشی آب قبل از گازکشی، یا سیم‌کشی برق قبل از لوله‌کشی. ترتیب صحیح:

هشدار: گازکشی داخل ساختمان باید پس از تمام تأسیسات دیگر، در مرحله نازک‌کاری انجام شود — نه سفت‌کاری. در اینجا منظور از «گازکشی اول» شاخه‌های اصلی و قبل از مسیریابی آب و فاضلاب است.

انواع لوله و کاربرد دقیق هر کدام

طبق مبحث شانزدهم مقررات ملی ساختمان (تأسیسات بهداشتی) ویرایش ۱۳۹۶، لوله‌ها باید مطابق استانداردهای مشخص باشند:

توجه مهم مبحث ۱۶: لوله‌های پلاستیکی که در مسیرهای غیرمدفون (توکار دیوار، داخل شفت، روکار) نصب می‌شوند باید غیرقابل اشتعال باشند تا از گسترش حریق جلوگیری شود.

لوله‌کشی آب سرد و گرم — نکات اجرایی

آرایش شبکه توزیع آب

دو روش اصلی توزیع آب در ساختمان: روش انشعابی — از لوله اصلی، شاخه‌ها به هر وسیله بهداشتی می‌روند. روش کلکتوری (توزیع‌کننده) — یک کلکتور در هر طبقه و لوله‌های مجزا به هر وسیله. روش کلکتوری نشتی‌یابی و تعمیر را آسان‌تر می‌کند. تصمیم درباره روش با مهندس طراح تأسیسات است.

نگهدارنده‌های لوله PPR

فاصله نگهدارنده‌ها (بست) برای لوله PPR طبق استاندارد: قطر ۲۰ میلیمتر: هر ۵۰ سانتیمتر | قطر ۲۵ میلیمتر: هر ۶۰ سانتیمتر | قطر ۳۲ میلیمتر: هر ۸۰ سانتیمتر. فاصله بیشتر از این اعداد باعث افتادگی لوله در بلندمدت می‌شود.

عایق لوله‌های آب گرم

لوله‌های آب گرم بهداشتی باید با عایق حرارتی پوشانده شوند. حداقل ضخامت عایق: ۱۵ تا ۲۰ میلیمتر برای لوله‌های درون ساختمان. عایق‌کاری اتلاف انرژی را کاهش می‌دهد و از تقطیر در فضاهای سرد جلوگیری می‌کند.

لوله‌کشی فاضلاب بهداشتی — الزامات مبحث ۱۶

شیب لوله‌های افقی فاضلاب

طبق مبحث ۱۶ مقررات ملی ساختمان، شیب لوله‌های افقی فاضلاب بسته به قطر متفاوت است:

شیب کمتر از حداقل: رسوب و گرفتگی. شیب بیشتر از حداکثر (معمولاً ۸ تا ۱۰ درصد): آب با سرعت جدا می‌شود و مواد جامد رسوب می‌کنند. تراز لیزری ابزار اصلی کنترل شیب است.

حداقل قطر لوله برای هر وسیله بهداشتی

جداسازی فاضلاب بهداشتی از آشپزخانه

فاضلاب توالت (فاضلاب سیاه — Black Water) باید از فاضلاب روشویی، دستشویی، سینک و دوش (فاضلاب خاکستری — Grey Water) جدا باشد — حداقل تا اتصال به رایزر اصلی. این جداسازی در نقشه‌های تأسیساتی باید مشخص باشد و مجری موظف است آن را رعایت کند.

هواکش (ونت) — مهم‌ترین بخشی که نادیده گرفته می‌شود

سیفون‌ها با یک لایه آب از ورود بوی فاضلاب به فضای ساختمان جلوگیری می‌کنند. اما اگر خلأ در شبکه ایجاد شود، این آب مکیده شده و بوی فاضلاب وارد می‌شود. هواکش (ونت) با اتصال شبکه فاضلاب به هوای آزاد، از ایجاد خلأ جلوگیری می‌کند.

طبق مبحث ۱۶، اختلاف فشار روی سیفون نباید از ۲۵ میلیمتر ستون آب تجاوز کند. اگر از این حد بیشتر شود، آب سیفون مکیده می‌شود.

الزامات هواکش اصلی طبق مبحث ۱۶:

• قطر هواکش اصلی: نباید از قطر بزرگ‌ترین لوله قائم فاضلاب کوچک‌تر باشد — حداقل ۷۵ میلیمتر.
• ارتفاع از بام: حداقل ۱۵ سانتیمتر — اگر بام تردد می‌شود: حداقل ۲ متر.
• فاصله از پنجره و دریچه‌های تهویه: حداقل ۳ متر افقی یا ۹۰ سانتیمتر عمودی.
• لوله قائم آب باران نباید به عنوان هواکش استفاده شود — این دو سیستم باید کاملاً جدا باشند.

اگر هواکش اجرا نشود: صدای قل‌قل در سیفون‌ها، خالی شدن سیفون و ورود بوی فاضلاب — یکی از رایج‌ترین شکایاتی که به دنبال آن مجری دعوا با مالک پیدا می‌کند.

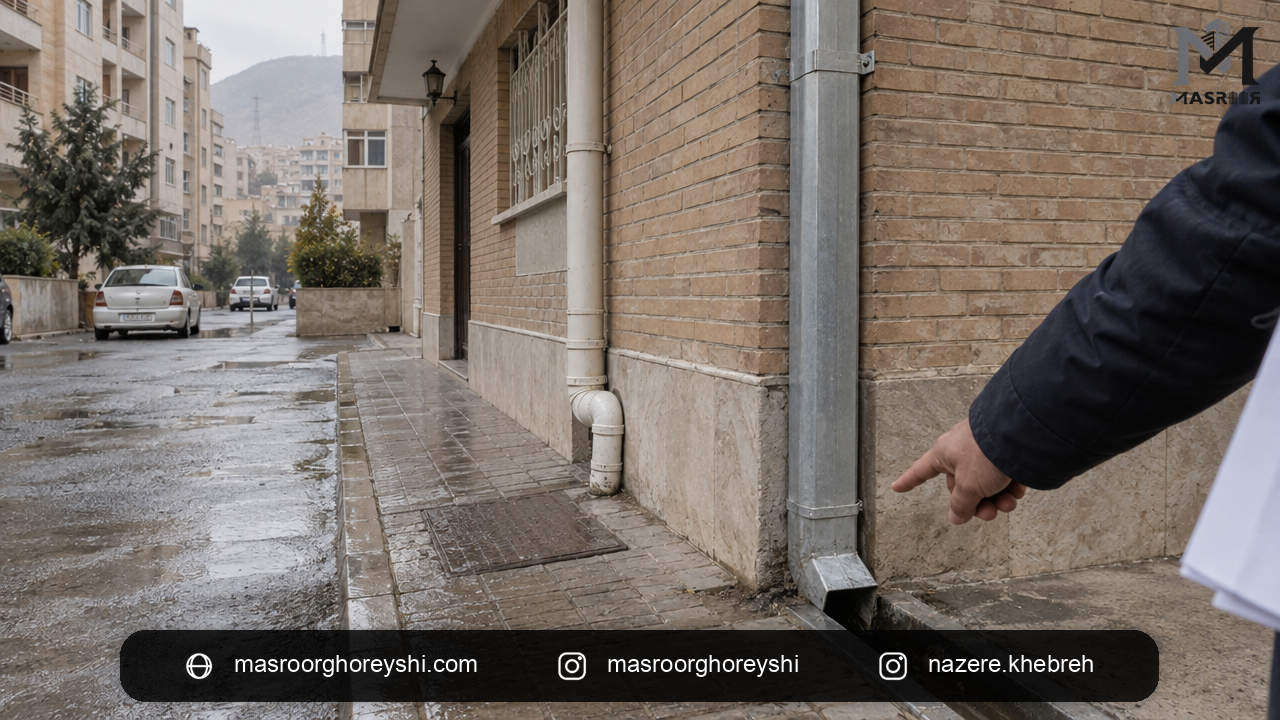

سیستم آب باران — جداگانه از فاضلاب

طبق مبحث ۱۶، لوله‌کشی آب باران باید کاملاً از سیستم فاضلاب بهداشتی جدا باشد. آب باران نباید به رایزر فاضلاب وصل شود. دلیل: در هنگام بارندگی شدید، حجم آب باران ممکن است سیستم فاضلاب را آکنده کند.

• قطر حداقل لوله قائم آب باران: ۸۰ میلیمتر (طبق مبحث ۱۶).
• لوله قائم آب باران نباید به عنوان فاضلاب یا هواکش استفاده شود.
• آب باران باید به جمع‌آوری مجزا (چاه جذبی یا شبکه شهری) هدایت شود.
• در ساختمان‌هایی که قطع برق احتمال دارد، پیش‌بینی تخلیه ثانویه (اضطراری) آب باران الزامی است.

آزمون فشار — الزامی قبل از پوشاندن لوله‌ها

مهم‌ترین نکته‌ای که در کارگاه‌های ایران نادیده گرفته می‌شود: لوله‌ها باید قبل از هر نوع پوشاندن (اندود، کاشی، شیب‌بندی) آزمون فشار شوند. آزمون بعد از کاشی‌کاری تقریباً بی‌معنی است — اگر نشتی داشت، باید کاشی را کند.

ناظر تأسیسات مکانیکی باید در زمان آزمون حاضر باشد و نتیجه را کتباً تأیید کند. بدون تأییدیه ناظر، پوشاندن لوله‌ها مجاز نیست.

دوره تأسیسات مکانیکی آکادمی مهندس قریشی با همکاری مهندس سعید سلطانیان، لوله‌کشی آب و فاضلاب را با فیلم‌های کارگاهی واقعی آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

شفت تأسیساتی — پیش‌بینی درست، مشکل‌سازی نکن

در ساختمان‌های چندطبقه، رایزرهای آب و فاضلاب باید از شفت‌های تأسیساتی عبور کنند. شفت تأسیساتی باید در طراحی معماری پیش‌بینی شود — اضافه کردن آن بعد از اجرای سازه بسیار پرهزینه است. نکات اجرایی:

• ابعاد شفت: کافی برای عبور همه رایزرها + فضای سرویس و تعمیر.
• در و دسترسی: شفت باید از هر طبقه قابل دسترسی باشد.
• آتش‌بند: در ساختمان‌های بلند، شفت تأسیساتی باید آتش‌بند داشته باشد.
• ممنوعیت عبور از تیر: هیچ لوله‌ای نباید از داخل تیر یا ستون بتنی عبور کند — هیچ المان سازه‌ای نباید تخریب شود.

وظایف ناظر تأسیسات مکانیکی

ناظر تأسیسات مکانیکی باید این موارد را قبل از پوشاندن لوله‌ها کنترل کند:

• ترتیب اجرا: گاز → مکانیک → برق رعایت شده.
• نوع و کیفیت لوله: مطابق نقشه و مبحث ۱۶.
• شیب لوله‌های فاضلاب: با تراز لیزری کنترل شده.
• هواکش: اجرا شده، قطر و ارتفاع از بام رعایت شده.
• جداسازی فاضلاب سیاه از خاکستری.
• جداسازی آب باران از فاضلاب.
• عدم عبور لوله از المان‌های سازه‌ای.
• آزمون فشار: با حضور ناظر، نتیجه مستند.

اشتباهات رایج در لوله‌کشی آب و فاضلاب

سؤالات متداول

آیا لوله‌های آب سرد و گرم را می‌توان کنار هم نصب کرد؟

بله — اما باید فاصله کافی (حداقل ۱۰ سانتیمتر) یا عایق‌کاری مناسب بین لوله آب سرد و گرم باشد. لوله آب سرد زیر لوله آب گرم قرار می‌گیرد — چون آب گرم ممکن است باعث تبخیر بیشتر و تعریق لوله سرد شود.

اگر لوله فاضلاب را باید از زیر کف عبور داد، چه باید کرد؟

عبور لوله فاضلاب از زیر کف ممنوع نیست — اما باید با عایق رطوبتی کافی محافظت شود. خطر اصلی: تماس لوله با رطوبت خاک در طولانی‌مدت. در صورت امکان، مسیر لوله از داخل دیوار یا شفت ترجیح داده می‌شود.

چرا بعضی سیفون‌ها خیلی سریع خالی می‌شوند؟

دو دلیل اصلی: اول — هواکش نداشتن یا ناکافی بودن آن. مکش در شبکه فاضلاب آب سیفون را می‌مکد. دوم — طول بیش از حد لوله بین سیفون و شاخه فاضلاب. طبق مبحث ۱۶، حداکثر فاصله سیفون تا لوله قائم: ۲ متر برای لوله ۵۰mm.

نتیجه‌گیری

لوله‌کشی آب و فاضلاب، مانند رگ‌های ساختمان، زمانی که درست کار می‌کند کسی به آن توجه نمی‌کند. رعایت شیب‌های دقیق مبحث ۱۶، اجرای اجباری هواکش، جداسازی آب باران از فاضلاب، و آزمون فشار قبل از پوشاندن — اینها نکاتی هستند که تفاوت ساختمانی با تأسیسات سالم و ساختمانی با مشکلات دائمی را می‌سازند.

نادیده گرفتن الزامات مبحث ۱۶ خسارات زنجیره‌واری ایجاد می‌کند که از نشتی جزئی شروع شده و تا بوی فاضلاب دائمی، خرابی کاشی، آسیب به سازه و در نهایت دعوای مالک با مجری ادامه می‌یابد. این مقاله مقایسه کلی است — انتخاب سیستم نهایی وظیفه مهندس طراح تأسیسات است.
