عایق حرارتی ساختمان و مبحث نوزدهم؛ الزامات، اجرا و نکات نظارتی

ایران یکی از بالاترین شدت‌های مصرف انرژی در جهان را دارد — بخش قابل توجهی از این مصرف در گرمایش و سرمایش ساختمان‌هاست. اما عایق‌کاری حرارتی مناسب می‌تواند تا ۴۰ تا ۵۰ درصد از این مصرف را کاهش دهد. مبحث نوزدهم مقررات ملی ساختمان این الزامات را مشخص کرده — اما رعایت آن در کارگاه‌های ایران همچنان با چالش روبروست.

در این مقاله عایق حرارتی ساختمان را از دیدگاه مجری و ناظر بررسی می‌کنیم — نه فقط تعریف‌ها، بلکه ضخامت‌ها و مشخصات دقیق مبحث ۱۹، انواع عایق رایج در ایران، روش‌های اجرا، پل حرارتی و وظایف ناظر در کنترل.

مبحث نوزدهم مقررات ملی ساختمان — دامنه و الزامات

مبحث نوزدهم مقررات ملی ساختمان با نام «صرفه‌جویی در مصرف انرژی» — آخرین ویرایش ۱۴۰۲ — ضوابط طرح، محاسبه و اجرای عایق‌کاری حرارتی و سیستم‌های تأسیساتی را تعیین می‌کند. این مبحث فقط درباره عایق دیوار نیست — پوسته خارجی، پنجره‌ها، تأسیسات، روشنایی، و نحوه بهره‌برداری را هم شامل می‌شود.

مبحث ۱۹ برای همه ساختمان‌های جدید الزامی است. برای دریافت پایان‌کار، ناظر باید تأیید کند که الزامات مبحث ۱۹ رعایت شده. این یعنی رعایت نکردن مبحث ۱۹، مانع صدور پایان‌کار می‌شود.

اقلیم‌بندی ایران در مبحث ۱۹

مبحث ۱۹ ایران را به ۵ پهنه اقلیمی تقسیم می‌کند. هر پهنه الزامات متفاوتی برای مقاومت حرارتی جداره‌ها دارد. مناطق سردتر نیاز به عایق ضخیم‌تر دارند. مجری و ناظر قبل از اجرا باید بدانند پروژه در کدام پهنه قرار دارد — این اطلاعات در پیوست ۱ مبحث ۱۹ (جدول اقلیم شهرهای ایران) موجود است.

مفاهیم کلیدی — ضریب هدایت حرارتی و مقاومت حرارتی

دو مفهوم اساسی که مجری و ناظر باید بدانند:

ضریب هدایت حرارتی (λ — لامبدا): نشان می‌دهد یک متریال چقدر سریع گرما را انتقال می‌دهد. واحد: W/m.K. هرچه کمتر، عایق بهتر. طبق مبحث ۱۹، عایق مجاز باید λ ≤ ۰.۰۶۵ W/m.K داشته باشد.

مقاومت حرارتی (R): نشان می‌دهد یک جداره چقدر در برابر انتقال گرما مقاومت می‌کند. فرمول: R = L/λ که L ضخامت بر حسب متر و λ ضریب هدایت است. مثال: پشم سنگ ۵ سانتیمتر با λ=۰.۰۳۸: R = ۰.۰۵/۰.۰۳۸ = ۱.۳۲ m².K/W

نکته مهم: تنها با افزایش ضخامت می‌توان R را بالا برد — اما بهتر است از عایق با λ پایین‌تر استفاده کنید تا با ضخامت کمتر به R مطلوب برسید.

انواع عایق حرارتی رایج در ایران

بلوک هبلکس و مبحث ۱۹ — نکته مهم

بلوک هبلکس (بتن هوادار اتوکلاو شده — AAC) یک ماده دوکاره است: هم مصالح بنایی، هم عایق. به شرط نازک‌کاری درست، بلوک هبلکس ۲۰ سانتیمتری می‌تواند مبحث ۱۹ را در پهنه‌های معتدل پاس کند — بدون عایق جداگانه. اما «نازک‌کاری درست» یعنی:

• اندود نازک (نه ضخیم ملاتی) — روکش گچ نازک یا اندود مخصوص هبلکس.
• عدم استفاده از ملات پرتلند معمولی برای بندکشی — ملات مخصوص هبلکس با درز نازک ۳ تا ۵ میلیمتر.
• درز نازک اتصال: با ملات معمولی (بند ضخیم)، مقاومت حرارتی هبلکس کاهش می‌یابد.

با آجر ماشینی ۲۰ سانتیمتری یا بلوک سیمانی ۲۰ سانتیمتری، بدون عایق جداگانه، نمی‌توان مبحث ۱۹ را در پهنه‌های سرد پاس کرد.

روش‌های عایق‌کاری دیوار

روش اول: عایق داخلی

عایق پشت لایه داخلی دیوار (پشت گچ یا ام‌دی‌اف) قرار می‌گیرد. مزیت: اجرای آسان، هزینه کمتر. معایب: فضای داخلی را کم می‌کند، پل حرارتی در ستون‌ها همچنان وجود دارد، اگر رطوبت به عایق برسد، مشکل ایجاد می‌کند. نکته اجرایی: یک لایه بخارگیر (Vapor Barrier) بین عایق و فضای داخل الزامی است تا بخار آب از گرمای فضای زندگی وارد عایق نشود.

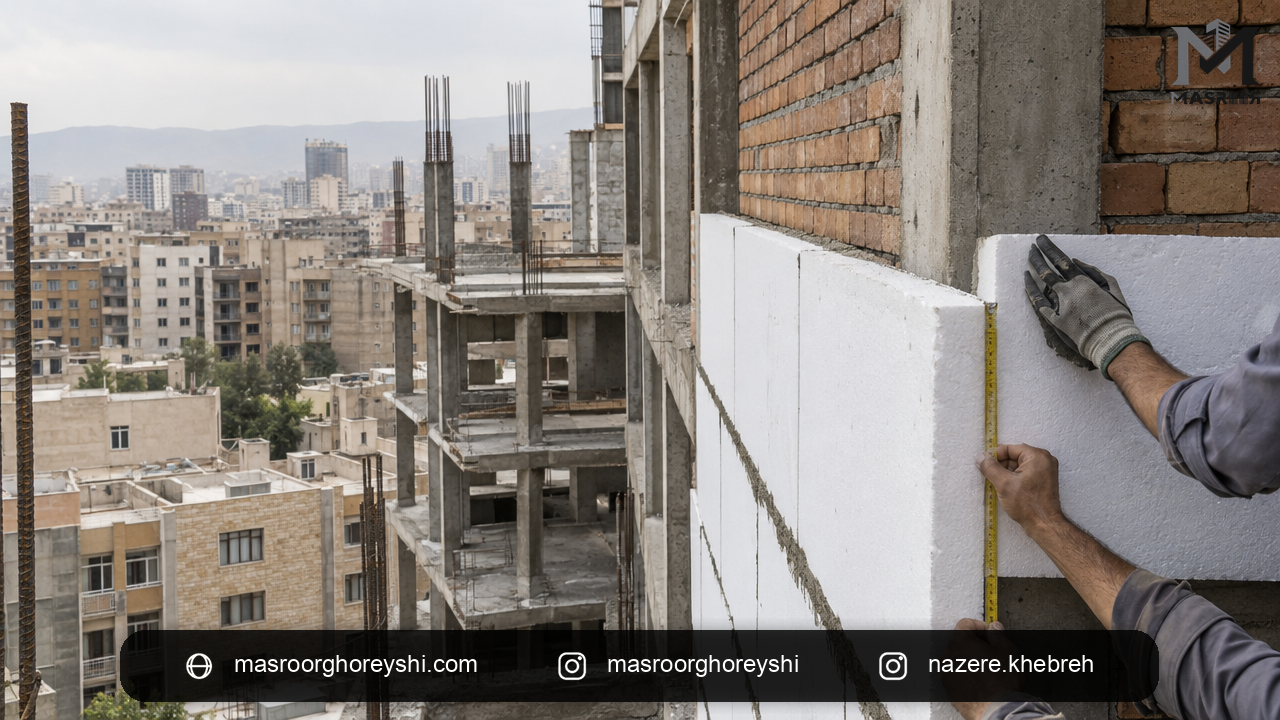

روش دوم: عایق خارجی (EIFS یا سیستم روکش)

عایق روی دیوار خارجی، زیر لایه نهایی نما قرار می‌گیرد. بهترین روش از نظر عملکرد: جداره کامل دیوار با عایق پوشانده می‌شود، پل حرارتی در ستون‌ها به حداقل می‌رسد، فضای داخلی دست نمی‌خورد. معایب: گران‌تر، نیاز به اجراکننده متخصص EIFS، احتمال آسیب در نما. در تهران و شهرهای سرد، این روش بهترین عملکرد را دارد.

روش سوم: عایق‌کاری همگن (Homogeneous)

مصالح اصلی دیوار (مثل هبلکس یا آجر ضخیم با مقاومت حرارتی بالا) خودشان عایق هستند. ساده‌ترین روش. اما در پهنه‌های سرد و خیلی سرد، معمولاً کافی نیست و نیاز به ترکیب با روش‌های دیگر دارد.

عایق حرارتی سقف

سقف یکی از بیشترین منابع اتلاف حرارت است — چون هوای گرم بالا می‌رود. الزامات عایق سقف در مبحث ۱۹ معمولاً سخت‌تر از دیوار است.

• عایق روی سقف بام: پشم سنگ با حداقل ۵۰ میلیمتر ضخامت + روکش ضدرطوبت (مثل فویل آلومینیوم). پشم سنگ باید با روکش آلومینیوم باشد تا از رطوبت محافظت شود.
• عایق زیر سقف (داخل): در مواردی که امکان عایق روی بام نیست. پل حرارتی در تیرها همچنان مشکل است.
• عایق در سقف کاذب: در طبقه آخر، فضای بین سقف کاذب و سقف سازه‌ای «فضای کنترل‌نشده» است. باید روی سقف کاذب عایق قرار گیرد — نه زیر آن.

پل حرارتی — مهم‌ترین نقطه ضعف عایق‌کاری

پل حرارتی (Thermal Bridge) جایی است که گرما از مسیر کوتاه‌تری (با مقاومت کمتر) از عایق رد می‌شود. رایج‌ترین پل‌های حرارتی در ساختمان‌های ایران:

• ستون‌های بتنی داخل دیوار: ستون بتنی λ ≈ ۱.۷ دارد — عایق ندارد — گرما مستقیم از آن رد می‌شود. در شب‌های سرد، دیوار کنار ستون از داخل سرد احساس می‌شود.
• تیرهای بتنی در بام: گرما از تیر خارج می‌شود و داخل ساختمان سرد می‌ماند.

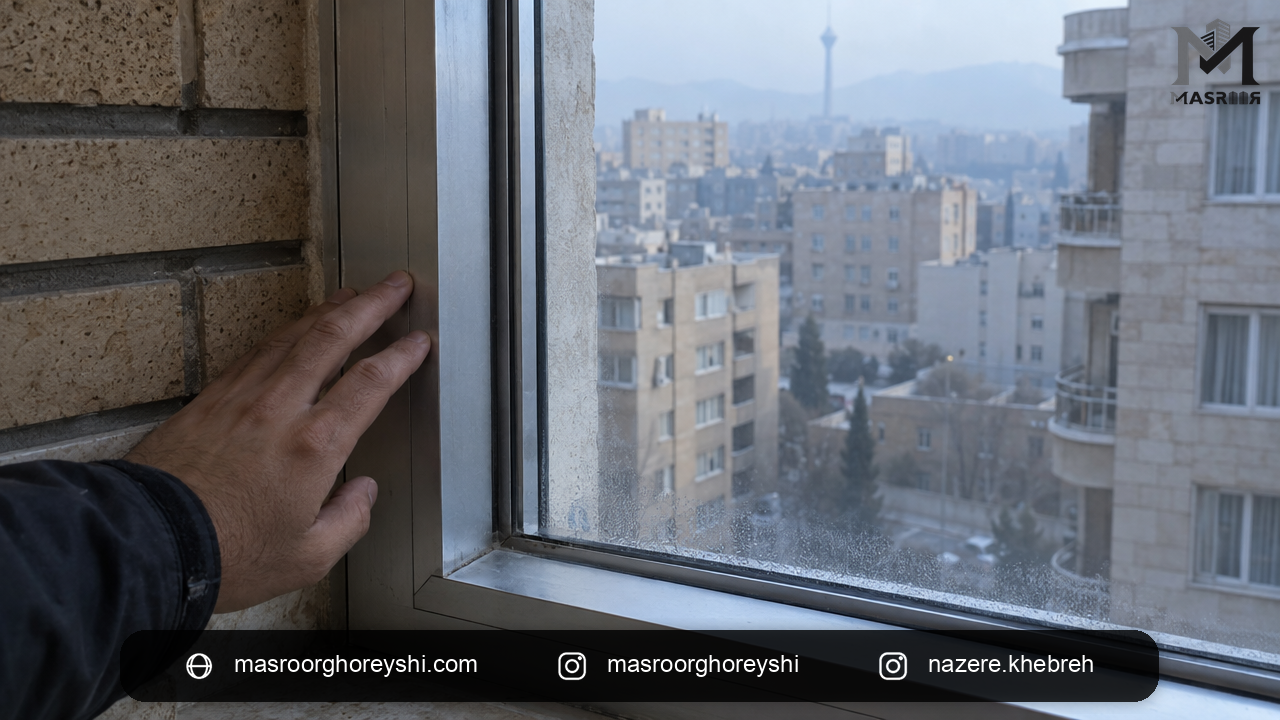

• قاب‌های فلزی پنجره: آلومینیوم λ ≈ ۲۰۰ دارد — بهترین مسیر برای عبور گرماست. قاب بدون «گسست حرارتی» (Thermal Break) یک پل حرارتی بزرگ است.

راه‌حل پل حرارتی ستون: عایق‌کاری خارجی (روش دوم) که ستون‌ها را هم می‌پوشاند. در روش داخلی، پل حرارتی ستون‌ها حل نمی‌شود.

پنجره‌ها — الزام مبحث ۱۹ ویرایش ۱۴۰۲

طبق مبحث ۱۹ ویرایش ۱۴۰۲، استفاده از کلیه پنجره‌ها و درهای شیشه‌ای صرفاً به‌صورت دوجداره و رده کیفی ۱ یا ۲ مجاز است. پنجره تک‌جداره دیگر مجاز نیست. رده کیفی ۱ و ۲ طبق پیوست ۹ مبحث ۱۹ تعریف شده و بر اساس ضریب کلی انتقال حرارت (U-value) پنجره تعیین می‌شود. مجری موظف است گواهی رده کیفی پنجره از سازنده دریافت کند و به ناظر ارائه دهد.

الزامات اجرایی و مدارک مورد نیاز

طبق بند ۱۹-۳-۱-۳ مبحث ۱۹، جزئیات اجرایی پوسته خارجی ساختمان باید قبل از شروع اجرا به ناظر ارائه شود. همچنین:

• گواهی فنی عایق: مجری موظف است قبل از شروع اجرا، گواهی فنی عایق (حاوی ضریب هدایت حرارتی، مقاومت، دانسیته و واکنش در برابر حریق) را به ناظر ارائه دهد. بدون این گواهی، ناظر نباید تأیید کند.
• محاسبات انرژی: طراح موظف است محاسبات مبحث ۱۹ را ارائه کند که نشان دهد ساختمان به الزامات انرژی رسیده.
• چک‌لیست ارزیابی: برای دریافت پایان‌کار، چک‌لیست مبحث ۱۹ (روش تجویزی) باید تکمیل و به ناظر ارائه شود.

دوره مجری حرفه‌ای آکادمی مهندس قریشی اجرای عایق‌کاری حرارتی طبق مبحث ۱۹ را با فیلم‌های کارگاهی آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

وظایف ناظر در کنترل عایق حرارتی

• قبل از اجرا: دریافت گواهی فنی عایق از مجری — نوع، λ، ضخامت، رده آتش‌سازی.
• حین اجرا: کنترل ضخامت واقعی عایق نصب‌شده با نقشه.
• پیوستگی عایق: هیچ درز یا شکافی در لایه عایق نباشد — هر شکاف = پل حرارتی.
• کنترل اتصال عایق به دیوار: چسبندگی مناسب یا فیکسر مکانیکی کافی.
• پنجره‌ها: گواهی رده کیفی ۱ یا ۲ از سازنده دریافت شده باشد.
• عایق لوله‌ها: طبق مبحث ۱۴، لوله‌های آب گرم و لوله‌های تأسیسات سرمایش با عایق مناسب پوشانده شده باشند.

گزارش نهایی: ناظر در گزارش اتمام عملیات باید صریحاً اعلام کند که الزامات مبحث ۱۹ رعایت شده — نه فقط «ساختمان تحویل داده شد».

اشتباهات رایج در اجرای عایق حرارتی

سؤالات متداول

آیا با هبلکس ۲۰ سانتیمتری می‌توان مبحث ۱۹ را پاس کرد؟

بستگی به پهنه اقلیمی دارد. در پهنه معتدل، با ملات نازک مخصوص، هبلکس ۲۰ سانتیمتری معمولاً مبحث ۱۹ را پاس می‌کند. در پهنه‌های سرد و خیلی سرد، نیاز به عایق اضافه (۵ سانتیمتر پشم سنگ) دارید. محاسبه دقیق باید توسط طراح انجام شود.

ضخامت بهینه پشم سنگ برای دیوار در تهران چقدر است؟

تهران در پهنه سرد (بخش‌هایی معتدل) قرار دارد. حداقل ۵۰ میلیمتر پشم سنگ با λ ≤ ۰.۰۴ برای اکثر ساختمان‌های معمولی تهران کافی است. در ساختمان‌های بالای ۵ طبقه یا با زمان ماندگاری بالا، ۷۵ تا ۱۰۰ میلیمتر توجیه اقتصادی دارد.

آیا در پایان‌کار عایق‌کاری چک می‌شود؟

بله — شهرداری‌ها و ناظران طبق آیین‌نامه موظف به کنترل مبحث ۱۹ هستند. در عمل، این کنترل در بعضی مناطق دقیق‌تر از بقیه است. اما از آنجا که گزارش ناظر در پایان‌کار باید مبحث ۱۹ را تأیید کند، ناظری که عایق‌کاری را بدون کنترل تأیید کند، مسئولیت آن را پذیرفته.

دوره ناظر حرفه‌ای آکادمی مهندس قریشی وظایف ناظر در کنترل مبحث ۱۹ را با چک‌لیست کامل آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

نتیجه‌گیری

عایق حرارتی ساختمان، مانند یک سرمایه‌گذاری بلندمدت، هزینه‌ای در ابتدا دارد اما در طول عمر ساختمان چندین برابر برمی‌گرداند. مبحث ۱۹ ابزاری است که این سرمایه‌گذاری را استاندارد و قابل اندازه‌گیری می‌کند.

نادیده گرفتن الزامات مبحث ۱۹ خسارات زنجیره‌واری ایجاد می‌کند که از مانع شدن در صدور پایان‌کار شروع شده و تا شکایت ساکنین از سرما/گرمای بیش از حد، قبض انرژی بالا و درگیری مجری با مالک ادامه می‌یابد.

آکادمی مهندس قریشی با تکیه بر دانش فنی و تجربه گسترده در پروژه‌های اجرایی واقعی، آموزش‌هایی کاربردی ارائه کرده است تا مهندسان مجری و ناظر بتوانند عایق‌کاری حرارتی را مطابق مبحث ۱۹ اجرا و کنترل کنند.

منابع و مراجع

[۱] مبحث نوزدهم مقررات ملی ساختمان — صرفه‌جویی در مصرف انرژی (ویرایش ۱۴۰۲) | وزارت راه و شهرسازی

[۲] راهنمای فنی تکمیل چک‌لیست ارزیابی به روش تجویزی در مبحث ۱۹ | سازمان نظام مهندسی ساختمان

[۳] پیوست ۹ مبحث ۱۹ — رده‌بندی کیفی پنجره‌ها و جداره‌های نورگذر | وزارت راه و شهرسازی

[۴] استاندارد ملی ایران ۸۱۱۶ — الزامات پشم‌های معدنی (پشم سنگ و پشم شیشه) | سازمان ملی استاندارد ایران

[۵] مبحث چهاردهم مقررات ملی ساختمان — تأسیسات مکانیکی (عایق لوله‌ها) | وزارت راه و شهرسازی
