آرماتوربندی ساختمان بتنی؛ انواع میلگرد، اصول اجرا و نکات نظارتی

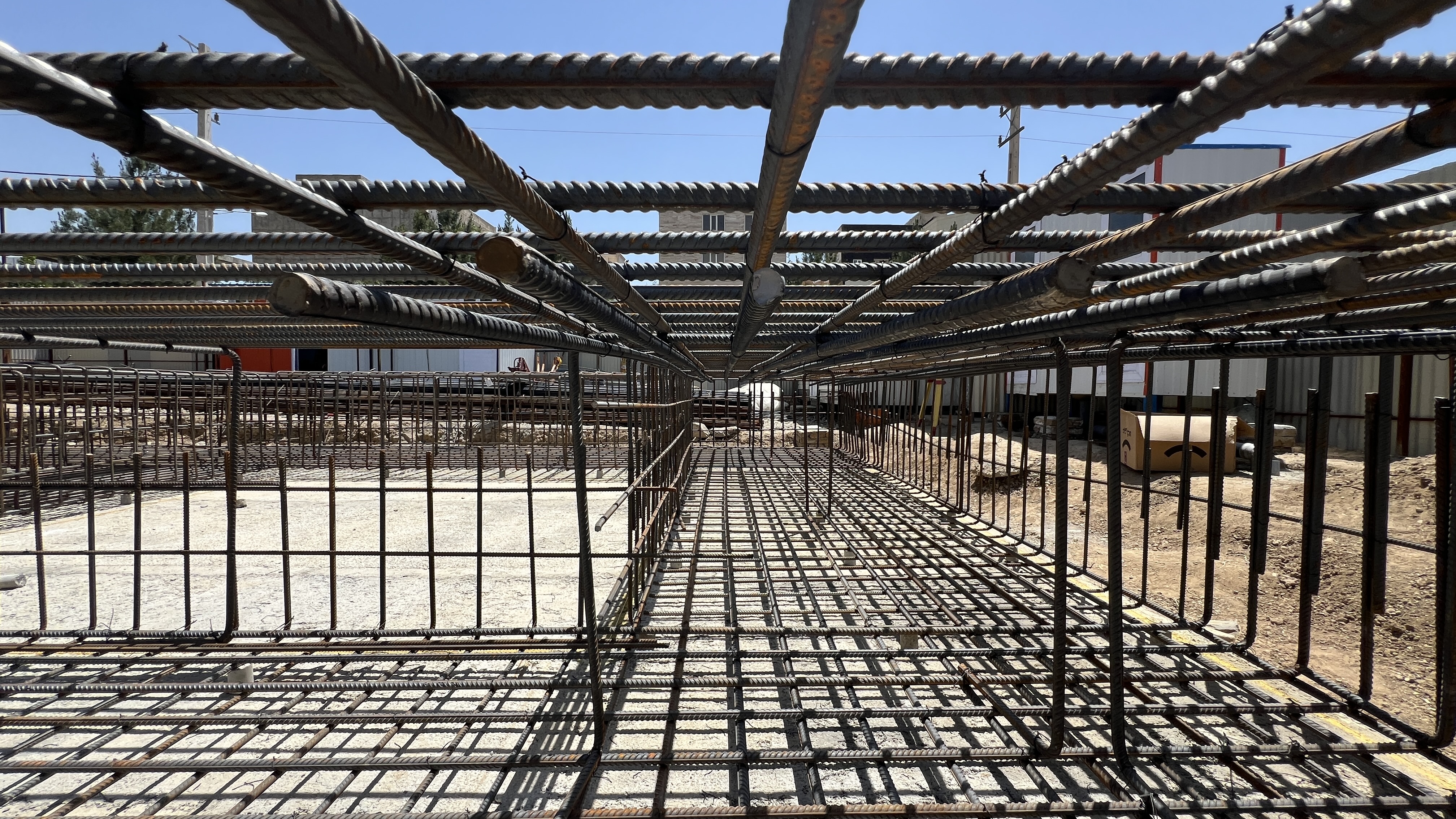

آرماتوربندی  کلیدی ترین  مرحلهاجرای ساختمان‌های بتن‌آرمه است که تأثیر مستقیمی بر ظرفیت باربری، مقاومت لرزه‌ای و دوام سازه  دارد که نتیجه آن حفظ مال و جان انسان هاست در این مرحله، آرماتورهای فولادی به‌عنوان عضو کششی در کنار بتن قرار می‌گیرند تا ترکیبی ایجاد کنند که هم نیروهای فشاری و هم نیروهای کششی را تحمل کند. اهمیت این مرحله از آنجا دوچندان می‌شود که آرماتورها پس از بتن‌ریزی کاملاً پنهان می‌شوند و هیچ امکان بازرسی یا اصلاح بعدی وجود ندارد. انواع میلگرد کدام‌اند؟ الزامات پوشش بتن، طول وصله و خاموت‌ها چیست؟ رایج‌ترین خطاهایی که در پروژه‌های ایران منجر به پرونده‌های حقوقی می‌شوند کدام‌اند؟ در این مقاله با تکیه بر مقررات ملی ساختمان به این پرسش‌ها پاسخ می‌دهیم.

آرماتور در ساختمان بتنی چه وظیفه‌ای دارد؟

بتن مصالحی با مقاومت فشاری بالا اما مقاومت کششی پایین است. مقاومت فشاری بتن معمولاً ۱۰ تا ۱۵ برابر مقاومت کششی آن است. این ناتوانی بتن در تحمل کشش، وقتی که یک تیر بتنی تحت بار خم می‌شود و قسمت پایین کشیده می‌شود، به‌وضوح خود را نشان می‌دهد.

آرماتور فولادی با مقاومت کششی بالا (بسته به رده، بین ۲۴۰ تا ۵۲۰ مگاپاسکال) این ضعف بتن را جبران می‌کند. در نتیجه، بتن نیروهای فشاری را تحمل می‌کند و آرماتور فولادی نیروهای کششی را؛ ترکیب این دو به مصالح مرکبی می‌انجامد که برای کاربردهای سازه‌ای بسیار مناسب است. این ترکیب فقط وقتی درست عمل می‌کند که آرماتور دقیقاً در جای درست، با قطر و رده مشخص‌شده و با پوشش بتن کافی وبه شکل درستی محاسبه و اجرا شده باشد.

انواع میلگرد و رده‌بندی آن‌ها

میلگردها بر اساس شکل ظاهری و مشخصات مکانیکی به دسته‌های زیر تقسیم می‌شوند:

۱) میلگرد ساده (A1 یا S240)

سطح صاف دارد و چسبندگی کمتری به بتن دارد (حدود یک‌سوم میلگرد آجدار). به همین دلیل در آرماتورهای اصلی باربر استفاده نمی‌شود. کاربرد آن محدود به برخی اجزا از جمله میلگرهای زیگزاگی تیرچه ها میباشد. در برخی پروژه‌های ایران به دلیل قیمت پایین‌تر به اشتباه در نقاطی استفاده می‌شود که باید از میلگرد آجدار استفاده کرد.

۲) میلگرد آجدار (A2، A3 و A4)

دارای برجستگی‌های مارپیچی یا متقاطع روی سطح است که چسبندگی با بتن را به‌طور قابل‌توجهی افزایش می‌دهد. رایج‌ترین نوع در ساختمان‌سازی ایران است. مشخصات مکانیکی هر رده:

جایگزینی میلگرد با رده یا قطر متفاوت بدون محاسبه مجدد توسط مهندس سازه مجاز نیست. تصور کنید طراح A3 طراحی کرده اما در بازار فقط A2 موجود است — نمی‌توان همان تعداد میلگرد A2 گذاشت؛ بدلیل متفاوت بودن رده میلگردها تنش تسلیم و تنش کششی آنها نیز متفاوت میباشد، پس بایستی محاسبات مجدد صورت گیرد که انجام آن توسط مهندس سازه انجام می شود.

پوشش بتن روی آرماتور

پوشش بتن فاصله بین سطح بیرونی آرماتور و سطح بیرونی بتن است. این لایه سه نقش اساسی دارد: از خوردگی آرماتور در اثر رطوبت و مواد خورنده جلوگیری می‌کند، مقاومت اجزا در برابر حریق را تأمین می‌کند، و انتقال تنش از بتن به آرماتور (پیوستگی) را ممکن می‌سازد. پوشش بتن فقط با اسپیسر تضمین می‌شود، نه با چشم‌اندازه مهندس.

الزامات حداقل پوشش بتن طبق مبحث نهم مقررات ملی ساختمان:

اسپیسرها (فاصله‌نگه‌دار) باید از بتن یا پلاستیک مناسب باشند. استفاده از تکه‌آجر، سنگ یا خاک سخت‌شده به‌عنوان اسپیسر مجاز نیست زیرا پوشش یکنواخت ایجاد نمی‌کنند.

طول مهاری و وصله میلگردها

طول مهاری حداقل طولی است که آرماتور باید در داخل بتن قرار گیرد تا بتواند حداکثر نیروی طراحی‌شده را منتقل کند. این طول به قطر میلگرد، رده آرماتور، مقاومت بتن و موقعیت آرماتور (کشش یا فشار) بستگی دارد.

برای وصله میلگردها سه روش وجود دارد:

• وصله پوششی (Lap Splice): رایج‌ترین روش. دو میلگرد در کنار هم به اندازه طول مشخص‌شده همپوشانی می‌کنند. طول وصله باید حداقل ۱.۳ برابر طول مهاری باشد. برای میلگرد A3 قطر ۱۶ میلی‌متر، این عدد تقریباً ۶۴ سانتی‌متر است — عدد دقیق باید توسط مهندس سازه تعیین شود.

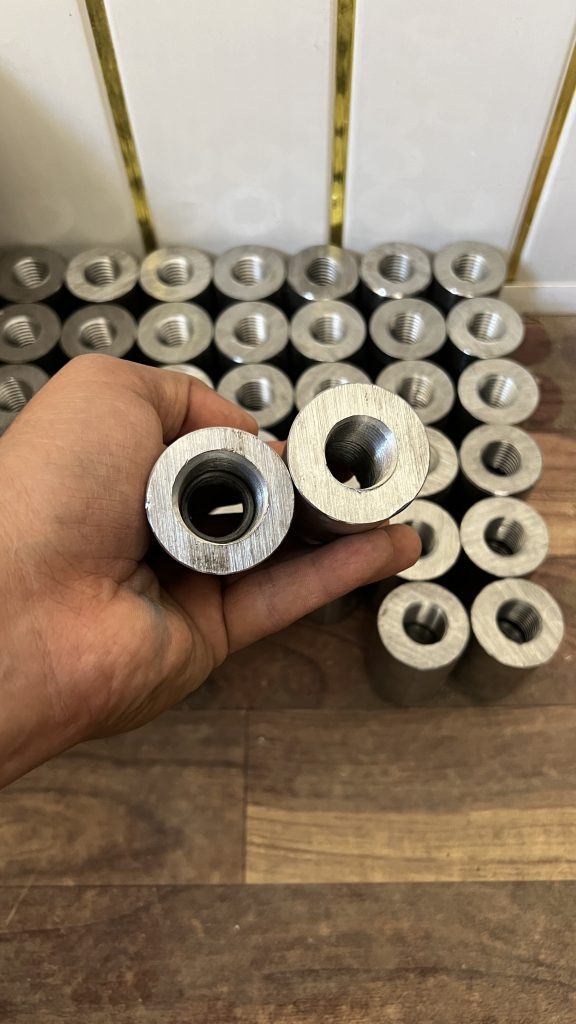

• وصله مکانیکی (Mechanical Coupler): اتصال دو میلگرد با یک قطعه فولادی با سایز بزرگ تر. مزیت اصلی صرفه‌جویی در مصرف آرماتور و امکان استفاده در مناطق شلوغ است. نیاز به تأیید مهندس سازه دارد.
• وصله جوشی(فورجینگ): در شرایط خاص و با رعایت الزامات جوشکاری فولاد پرمقاومت. جوش باید توسط استاد کار مجرب انجام گردد— جوش نامناسب ناحیه اتصال را ترد می‌کند.

محل قرارگیری وصله‌ها: وصله‌ها نباید در نقاط پر تنش (تکیه‌گاه‌ها، وسط دهانه تیرها برای آرماتور کششی) یا ناحیه بحرانی ستون باشند.

خاموت‌ها (تنگ‌ها) و الزامات اجرای آن‌ها

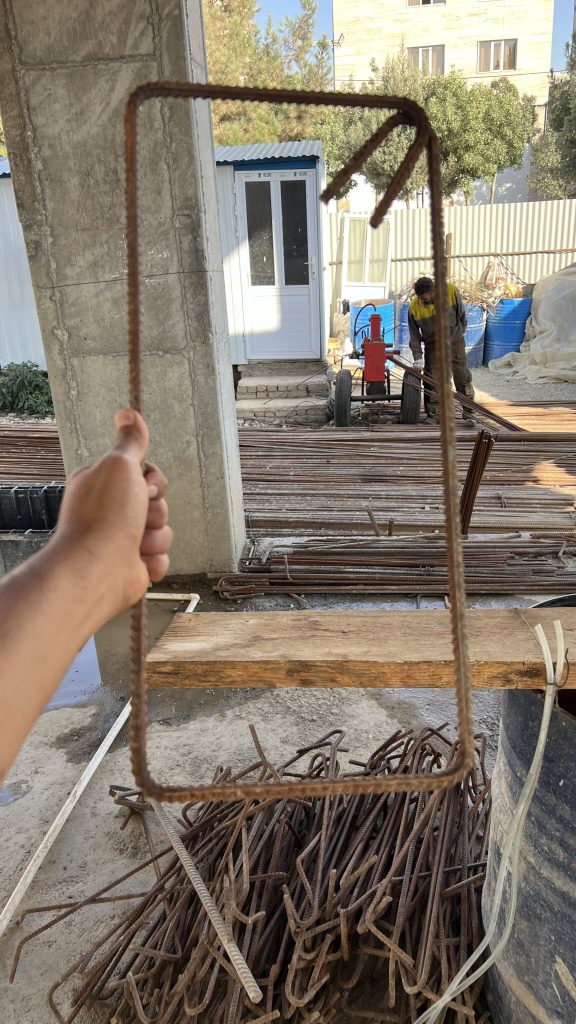

خاموت‌ها آرماتورهای عرضی هستند که دور آرماتورهای طولی پیچیده می‌شوند. وظایف آن‌ها عبارت‌اند از: جلوگیری از کمانش آرماتور طولی تحت فشار، تأمین مقاومت برشی و پیچشی، و در زلزله حفظ یکپارچگی قفس آرماتور. اگر خاموت باز شود، قفس از هم می‌پاشد و المان باربر عملکرد خود را از دست می‌دهد.

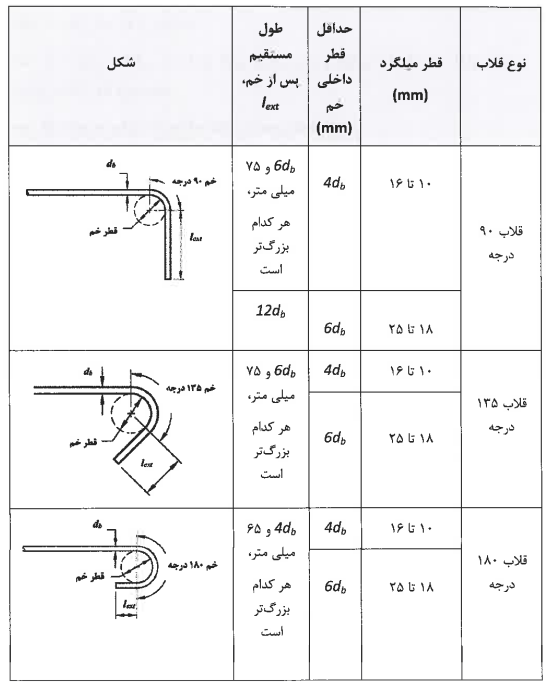

قلاب خاموت: در تمام مناطق کشور عزیزمان ایران که در پهنه‌های لرزه‌خیز قرار دارند، خاموت‌ها باید با قلاب ۱۳۵ درجه (قلاب لرزه ای) ختم شوند. در قلاب لرزه ای با توجه به سایز میلگرد طول مستقیم بعد از خم)  (Lext در خاموت ها بایستی بزرگترین مقدار 2 عدد 6db و 75 میلیمتر باشد. استفاده از خاموت با قلاب 90 درجه ممنوع می باشد. بدلیل نیروهای واره قلاب 90 درجه در فشار باز میشود.

• فاصله خاموت‌ها و سایز آنها: در ستونها حداقل باید از میلگرد با نمره 10 استفاده نمد و در ناحیه بحرانی ستون، فاصله خاموت‌ها از یکدیگر با توجه به رده میلگرد مطابق با مبحث 9 مقررات ملی ساختمان می باشد. این ناحیه در زلزله بیشترین تنش برشی را تحمل می‌کند.
• میلگرد سنجاقی (Cross Tie): در ستون‌هایی که ابعادشان زیاد است و تعداد بیشتری آرماتور استفاده شده است، علاوه بر خاموت اصلی، میلگرد سنجاقی برای مهار آرماتورهای طولی جهت جلوگیری از کمانش استفاده می‌شود. قلاب‌های دو سر سنجاقی ۹۰ و ۱۳۵ درجه باشد که میبایست بصورت یکی در میان در عرض و ارتفاع المان جابجا شود.

آرماتوربندی هر عضو سازه‌ای به تفکیک

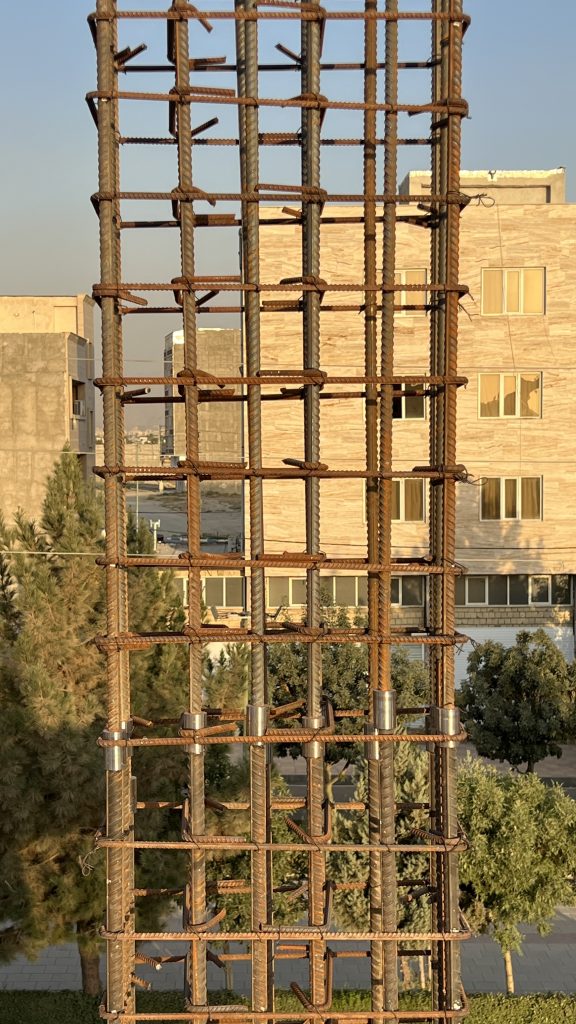

۱) آرماتوربندی ستون

ستون عضوی است که عمدتاً نیروی محوری فشاری را تحمل می‌کند. اجزای آرماتور ستون:

• آرماتور طولی: حداقل ۴ میلگرد در گوشه‌ها، با حداقل نسبت آرماتور ۱ درصد و حداکثر ۸ درصد مساحت مقطع ستون برای قابها با شکل پذیری متوسط و ۱ درصد و حداکثر 6 درصد برای قابها با شکل پذیری ویژه
• خاموت‌ها: در فاصله‌های مشخص که در ناحیه بحرانی کاهش می‌یابد.
• میلگرد سنجاقی: در ستون‌هایی که آرماتورهای بیشتری دارند.
• ریشه ستون: آرماتورهای ستونی که باید به اندازه مشخص شده در نقشه به داخل شالوده امتداد یابند (طول مهاری کافی).

۲) آرماتوربندی تیر

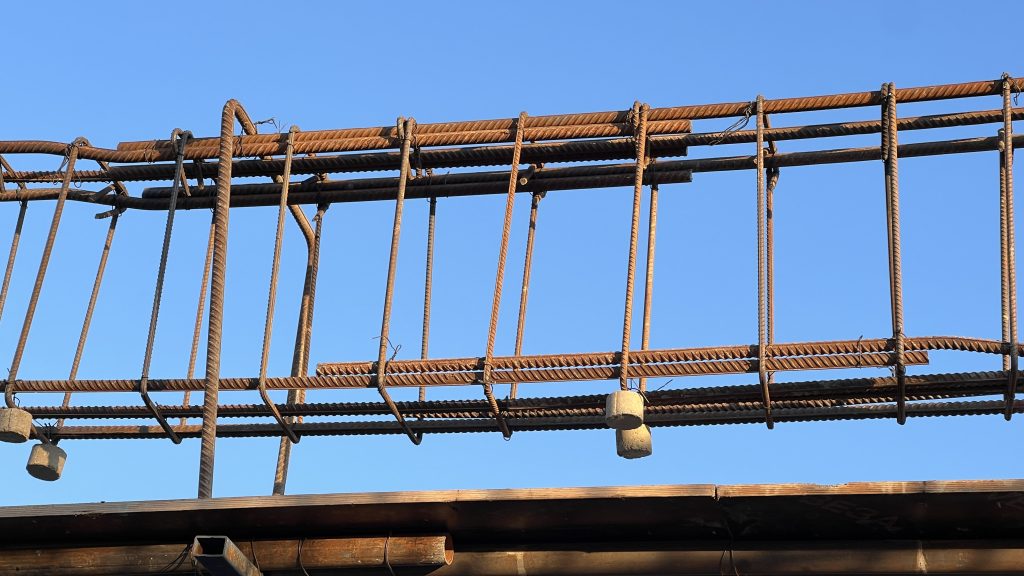

تیر عضوی است که عمدتاً نیروی خمشی و برشی را تحمل می‌کند. اجزای تشکیل دهنده تیرها:

• آرماتور کششی (پایین تیر): در تیرهای با دهانه بلند وسط تیر تحت بار ثقلی، پایین تیر کشیده می‌شود که این آرماتور جهت تامین کمبود مقاومت کششی بتن بکار برده شده و ضعف بتن را جبران میکند.
• آرماتور فشاری (بالای تیر): به آرماتورهایی که در سفره بالایی تیر به منظور تامین تلاش ها اجرا میگردند آرماتورهای بالایی می گویند که با فرض تنش تسلیم در بر تکیه گاه مهار می شوند.
• آرماتور پوستی (Skin Reinforcement): در تیرهای با ارتفاع بیش از ۶۰ سانتی‌متر، برای کنترل ترک در جان تیر استفاده می‌شود.
• آرماتور برشی (خاموت تیر): آرماتورهایی هستن که محصور شدگی آرماتورهای اصلی را تامین می کنند که فاصله آن ها در نزدیکی تکیه‌گاه (جایی که نیروی برش بیشتر است) لزوما کمتر از فاصله وسط دهانه می باشد — این فاصله‌ها در نقشه سازه نیز مشخص شده و باید دقیقاً رعایت شود.

۳) آرماتوربندی دال (سقف)

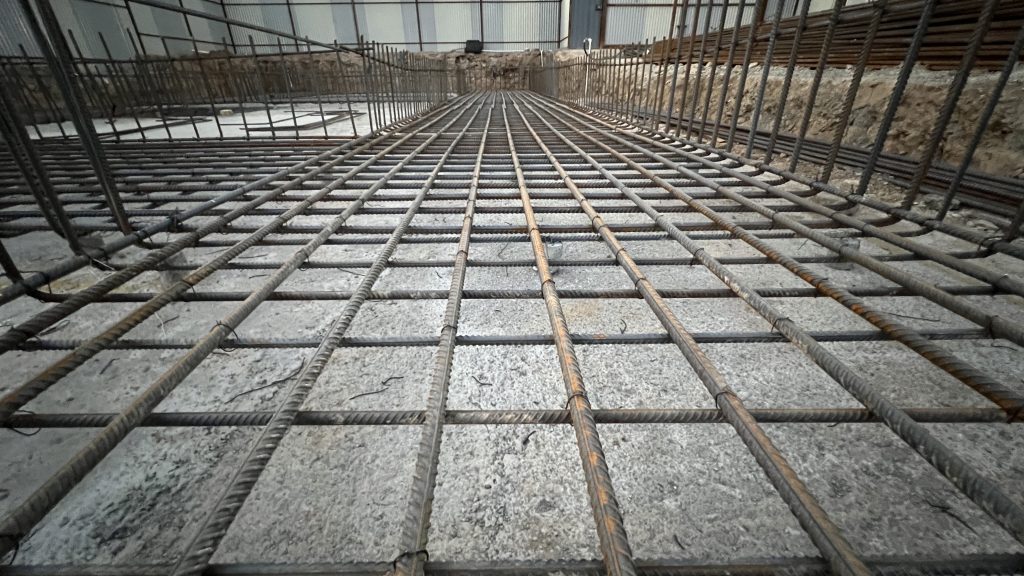

دال ها از دو سفره آرماتور در بالا و پایین تشکیل شده اند.

• آرماتور بالای دال: در محل تکیه‌گاه‌ها لبه بالایی دال کشیده می‌شود.
• از این دال معمولا در بخشی هایی که امکان استفاده از تیرچه، وافل و سایر دال هایی که قالب دارند نیست استفاده میشود.
• ضخامت این نوع دال معمولا 20 سانت می باشد که بصورت توپر اجرا میشود و از 2 سفره میلگرد عمود بر هم در بالا و پایین با فاصله های نزدیک و با سایز میلگرد پایین تر اجرا می شوند و انتهای آزاد آرماتور نیز بصورت 90 درجه به داخل بتن خم می شود.

۴) آرماتوربندی دیوار برشی

دیوار برشی عضوی است که نیروهای جانبی (باد و زلزله) را به پی منتقل می‌کند. آرماتوربندی آن شامل دو شبکه آرماتور افقی و قائم در دو وجه دیوار و سنجاقی، برای جلوگیری از کمانش است. نسبت‌های حداقل آرماتور افقی و قائم و فاصله آن‌ها توسط مهندس سازه طبق محاسبات تعیین می‌شود. دیوار برشی معمولاً در لبه‌ها (لبه‌های مرزی) تراکم آرماتور بیشتری دارد.

یادگیری نظری آرماتوربندی یک مرحله است — شناختن آن در کارگاه و توانایی کنترل صحیح اجرا مرحله دیگری است. دوره مجری حرفه‌ای آکادمی مهندس قریشی این فاصله را با فیلم‌های آموزشی از پروژه‌های واقعی پر می‌کند. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

مراحل  نگهداری، دپو و اجرای آرماتوربندی در کارگاه

1. دریافت و کنترل میلگرد: گواهی آزمایشگاهی از کارخانه بگیرید، قطر واقعی را با کولیس کنترل کنید — میلگردهای بازار آزاد گاهی قطر کمتری از اسمی دارند.
2. نگهداری میلگرد در کارگاه: روی تکیه‌گاه و دور از خاک و رطوبت؛ تماس مستقیم با زمین باعث زنگ‌زدگی زودهنگام می‌شود.(البته رنگ زدگی سطحی نه تنها ایرادی ندارد بلکه برای درگیری بتن بسیار مناسب می باشد)
3. برش میلگرد: با گیوتین یا دیسک برش — اره‌کردن آرماتور آجدار سطح برش را پلاستیک می‌کند و استحکام را کاهش می‌دهد.
4. خم‌کردن میلگرد: طبق اندازه‌های دقیق نقشه، در دمای محیط (بالای ۵ درجه سانتی‌گراد) و با دستگاه خم‌کن. خم‌کردن با ضربه ممنوع است زیرا سطح مقطع آرماتور را آسیب می‌زند.

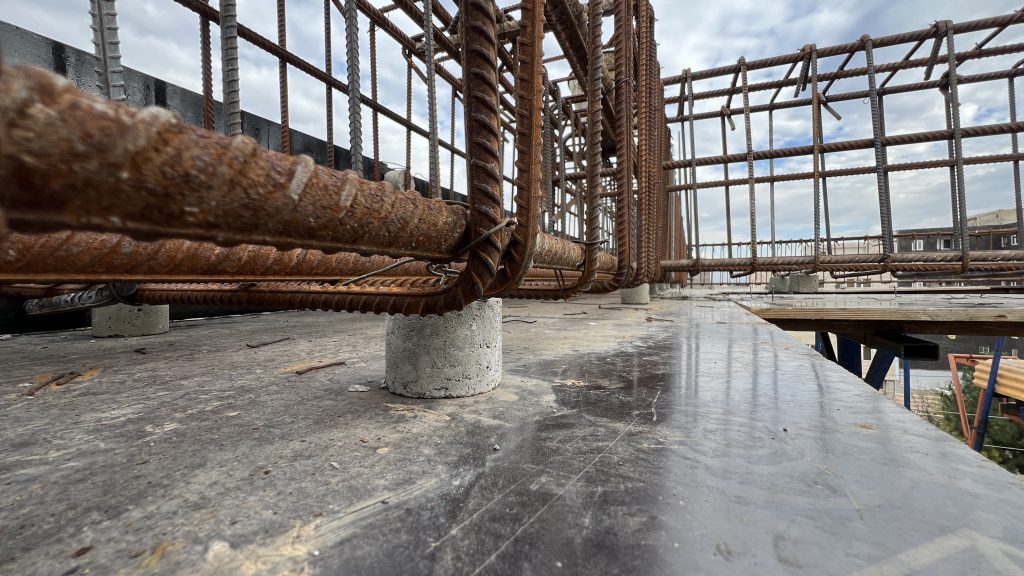

5. نوع اسپیسر و زمان اجرای آن: بهترین نوع اسپیسر بتنی می باشد و زمان اجرای آن بستگی به مرحله انجام عملیات دارد، مثلا در فونداسیون قبل از بافتن شبکه بالایی و در تیرها قبل از انداختن تیرهای بافته شده بر روی تخته های قالب زیرین.
6. مونتاژ قفس آرماتور: بستن تقاطع میلگردها با سیم مفتول گالوانیزه — گره محکم اما نه به‌گونه‌ای که آرماتور جابجا شود.
7. کنترل نهایی توسط ناظر: پیش از قالب‌بندی یا بتن‌ریزی با گزارش مکتوب و عکس.

رایج‌ترین خطاهای آرماتوربندی در پروژه‌های ایران

از جمله مهم‌ترین خطاهایی که در پروژه‌های ساختمانی ایران مشاهده می‌شود و موجب بروز مشکلات سازه‌ای یا دعاوی حقوقی می‌گردد:

چک‌لیست نظارت مهندس ناظر بر آرماتوربندی

مهندس ناظر موظف است پیش از بتن‌ریزی، موارد زیر را به‌صورت حضوری کنترل و با عکس مستند کند:

1. کنترل قطر واقعی میلگردها با کولیس.
2. تطبیق تعداد، قطر، رده و فاصله میلگردها با نقشه‌های مصوب.
3. کنترل طول وصله‌ها و محل قرارگیری آن‌ها.
4. کنترل زاویه قلاب خاموت‌ها (۱۳۵ درجه) و طول قلاب.
5. کنترل فاصله خاموت‌ها در ناحیه بحرانی ستون.
6. کنترل وجود و صحت میلگردهای سنجاقی در ستون‌های با آرماتور میانی.
7. کنترل نصب اسپیسر و کافی بودن پوشش بتن در تمام وجوه.
8. بررسی تمیزی آرماتورها از روغن، گریس، خاک و زنگ‌زدگی شدید.
9. ثبت گزارش با عکس پیش از قالب‌بندی یا بتن‌ریزی.

مهندس ناظری که این چک‌لیست را می‌شناسد، می‌داند دقیقاً کجا بایستد و چه بپرسد. دوره ناظر حرفه‌ای آکادمی مهندس قریشی این مهارت را در بستر پروژه‌های واقعی آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

سؤالات متداول درباره آرماتوربندی

آیا می‌توان آرماتور زنگ‌زده را مصرف کرد؟

زنگ‌زدگی سطحی خفیف (لایه نازک قهوه‌ای-قرمز) نه‌تنها مشکلی ندارد بلکه کمی چسبندگی را بهبود می‌دهد. اما اگر زنگ‌زدگی به‌حدی باشد که پوسته‌پوسته شده یا قطر مؤثر میلگرد را کاهش داده باشد، باید تمیز شود یا تعویض گردد. آرماتور آلوده به روغن یا گریس باید قبل از مصرف کاملاً تمیز شود.

تفاوت A3 و A4 در عمل چیست؟

در استفاده از آرماتور A4 بدلیل داشتن تسلیم بالاتر نسبت به  A3 (۵0۰ مگاپاسکال در برابر ۴۰۰ مگاپاسکال). یعنی برای همان ظرفیت باربری، آرماتور کمتری نیاز است. اما A4 گران‌تر است و خم‌کردن آن به دلیل سختی بیشتر، نیاز به دستگاه قوی‌تری دارد. انتخاب رده میلگرد در مرحله طراحی توسط مهندس سازه انجام می‌شود.

آرماتوربندی ستون گرد چه تفاوتی با ستون مستطیلی دارد؟

در ستون گرد به‌جای خاموت مستطیلی، از مارپیچ (Spiral) یا آرماتور حلقوی استفاده می‌شود. مارپیچ در ستون‌های گرد محصورشدگی بهتری ایجاد می‌کند و رفتار لرزه‌ای بهتری دارد. فاصله حلقه‌های مارپیچ مانند فاصله خاموت‌ها در ستون مستطیلی در ناحیه بحرانی کاهش می‌یابد.

وصله مکانیکی چه زمانی توصیه می‌شود؟

وصله مکانیکی (کوپلر) زمانی توصیه می‌شود که فضا برای وصله پوششی کافی نیست (مثلاً در ستون‌های با آرماتور زیاد)، یا می‌خواهند در مصرف میلگرد صرفه‌جویی کنند، یا محل وصله در ناحیه پرتنش است که وصله پوششی مجاز نیست. کوپلرها باید گواهی فنی معتبر داشته باشند.

نتیجه‌گیری

آرماتوربندی، مانند ستون فقرات یک سازه، مقاومت، دوام و ایمنی آن را در برابر بارهای قائم و جانبی تضمین می‌کند و تأثیر مستقیمی بر عمر مفید، رفتار لرزه‌ای و سرمایه کارفرما دارد. این مرحله جنبه‌ای پنهان دارد که خطرات آن را دوچندان می‌کند: پس از بتن‌ریزی دیگر هیچ امکان بازرسی‌ای وجود ندارد و هر نقصی — از خاموت ۹۰ درجه گرفته تا وصله در ناحیه بحرانی — تا ابد در دل سازه می‌ماند.

نادیده گرفتن الزامات آرماتوربندی خسارات زنجیره‌واری ایجاد می‌کند که از ترک‌های موضعی شروع شده و در بدترین حالت تا فروپاشی سازه در زلزله و درگیر شدن مجری، ناظر، کارفرما و بهره‌بردار در دعاوی حقوقی و کیفری ادامه می‌یابد. لذا تسلط مهندسان به اصول اجرای صحیح آرماتوربندی و نظارت دقیق بر آن، امری ضروری است.

آکادمی مهندس قریشی با تکیه بر دانش فنی و تجربه گسترده در پروژه‌های اجرایی واقعی، آموزش‌هایی کاربردی ارائه کرده است تا مهندسان درست در همان لحظه‌ای که آرماتور زیر بتن پنهان می‌شود و دیگر برگشتی نیست، با اطمینان بدانند همه چیز را درست انجام داده‌اند، و از محکومیت‌های حقوقی و خساراتی که گریبان مهندسین ناظر و مجری را می‌گیرد، در امان بمانند.
