اجرای دیوار حائل؛ مراحل، نکات کارگاهی و وظایف ناظر

دیوار حائل یکی از حساس‌ترین المان‌های اجرایی در ساختمان‌های دارای زیرزمین است. فشار جانبی خاک، آب زیرزمینی و بارهای اضافه، همگی به این دیوار وارد می‌شوند — و اگر اجرا درست نباشد، نشت رطوبت، ترک، یا در موارد شدید ناپایداری دیوار از نتایج رایج است. بسیاری از مشکلاتی که سال‌ها بعد در زیرزمین‌ها دیده می‌شود — از جمله رطوبت مزمن، ترک‌های مورب و نشت آب — ریشه در اجرای نادرست دیوار حائل دارد.

در این مقاله مراحل اجرای دیوار حائل بتنی را از دیدگاه مجری و ناظر بررسی می‌کنیم. طراحی دیوار حائل در حوزه مهندس محاسب است — این مقاله فقط به اجرا می‌پردازد.

توجه: اجرای دیوار حائل باید کاملاً بر اساس نقشه‌های سازه‌ای مصوب انجام شود. هیچ تغییری در ابعاد، آرماتوربندی یا ضخامت دیوار بدون تأیید مهندس محاسب مجاز نیست.

دیوار حائل چیست و کجا استفاده می‌شود؟

دیوار حائل (Retaining Wall) سازه‌ای است که برای نگهداری توده خاک یا مصالح دیگر در برابر فشار جانبی به کار می‌رود. در ساختمان‌سازی شهری ایران، دیوار حائل بیشتر در این موقعیت‌ها کاربرد دارد:

• دیوارهای جانبی زیرزمین: نگهداری خاک مجاور ساختمان در طبقات زیرزمین.
• گودبرداری مجاور همسایه: وقتی گودبرداری عمیق در کنار ملک مجاور انجام می‌شود.
• تغییر ارتفاع زمین: در ساختمان‌های روی زمین شیب‌دار برای ایجاد کف تراز.
• دیوار محوطه: نگهداری خاک پشت دیوارهای محوطه در زمین‌های شیب‌دار.

تفاوت دیوار حائل با دیوار برشی — سردرگمی رایج در کارگاه

یکی از رایج‌ترین سردرگمی‌های کارگاهی: مجریان گاهی دیوار حائل و دیوار برشی را یکی می‌دانند. اما از نظر عملکردی کاملاً متفاوت هستند:

یک دیوار می‌تواند هم حائل باشد هم برشی — مثل دیوارهای جانبی زیرزمینی که هم فشار خاک را تحمل می‌کنند هم نیروهای لرزه‌ای را. در این حالت، طراحی هر دو عملکرد باید همزمان توسط مهندس محاسب انجام شود.

انواع دیوار حائل بتنی در ساختمان‌سازی ایران

دیوار حائل طره‌ای (کنتیلور)

رایج‌ترین نوع در ساختمان‌سازی. از یک شالوده (پنجه) افقی و یک تیغه عمودی تشکیل می‌شود. وزن خاک روی پنجه به ایجاد لنگر پایدارکننده کمک می‌کند. برای ارتفاع‌های ۱.۵ تا ۶ متر اقتصادی است. نکته اجرایی مهم: پنجه شالوده باید در جهت خاک باشد (نه در جهت آزاد) تا وزن خاک به پایداری کمک کند.

دیوار حائل وزنی

دیوار ضخیم بتنی یا سنگی که از وزن خودش برای مقاومت در برابر فشار خاک استفاده می‌کند. آرماتور کمی دارد یا اصلاً ندارد. برای ارتفاع‌های کمتر از ۱.۵ متر مناسب است. در ساختمان‌سازی مدرن کمتر استفاده می‌شود.

دیوار زیرزمین (Basement Wall)

رایج‌ترین حالت در ساختمان‌سازی شهری ایران: دیوار بتن‌آرمه‌ای که همزمان دیوار جانبی زیرزمین و دیوار حائل است. بالای دیوار به دال سقف زیرزمین متکی است (نگهداری در دو طرف) — بنابراین رفتار آن با دیوار حائل طره‌ای متفاوت است و طراحی آرماتوربندی آن نیز باید مطابق نقشه سازه باشد.

مراحل اجرای دیوار حائل بتنی — گام‌به‌گام

مرحله اول: آماده‌سازی بستر و بتن مگر

پس از گودبرداری تا عمق لازم، بستر باید کاملاً متراکم شود. هر گونه خاک سست، نخاله یا مصالح نامناسب باید خارج شود. سطح بستر باید تمیز و آماده باشد. اگر بستر سنگی است، سطح سنگ باید از آلودگی پاک شده و در صورت نیاز تراشیده شود تا چسبندگی بتن با سنگ تأمین شود. روی بستر آماده‌شده، یک لایه بتن مگر با حداقل ضخامت ۱۰ سانتی‌متر اجرا می‌شود.

مرحله دوم: آرماتوربندی فونداسیون با میلگردهای انتظار دیوار

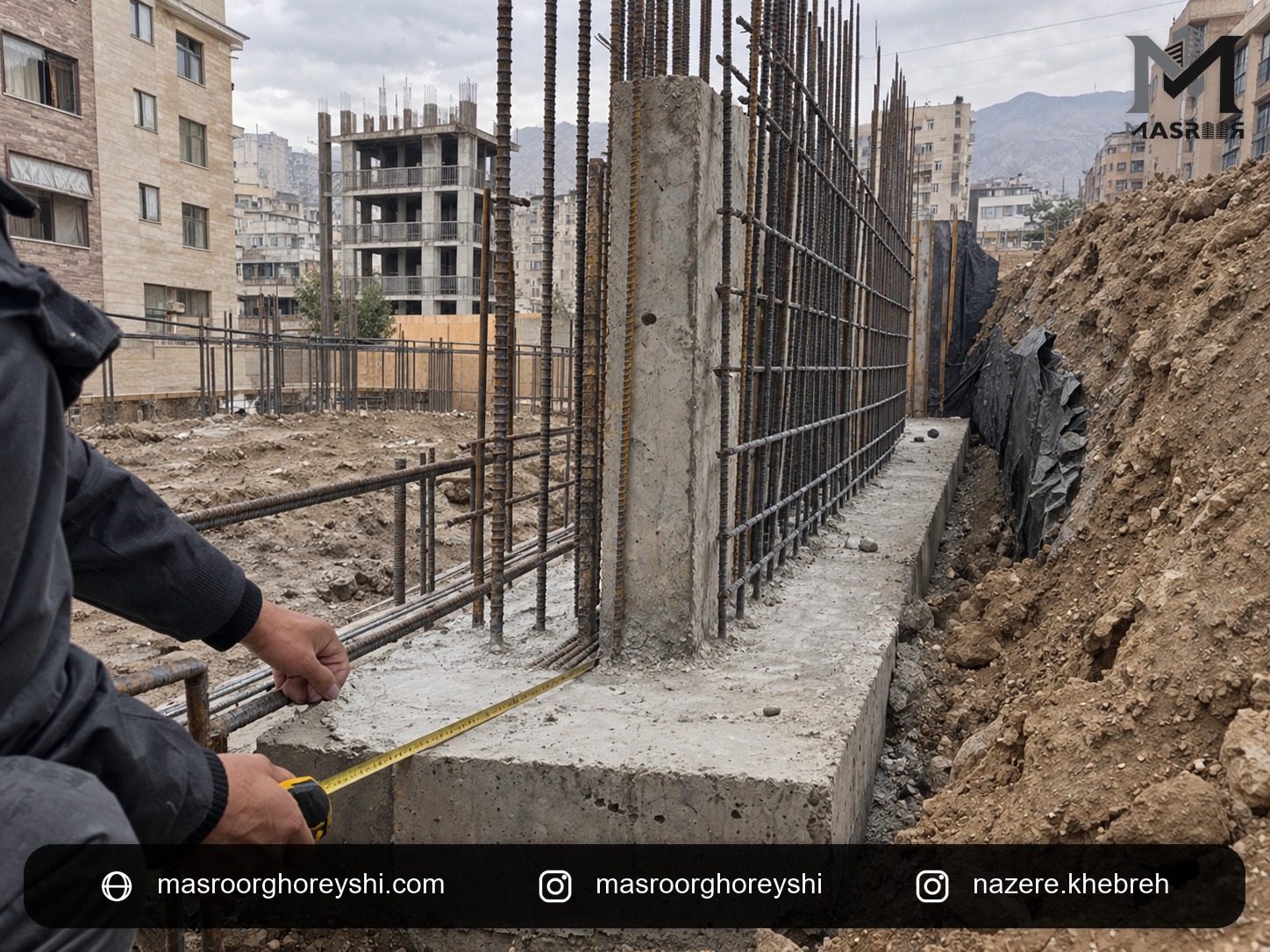

آرماتوربندی دیوار حائل به‌صورت بخش‌به‌بخش انجام می‌شود. در مرحله آرماتوربندی فونداسیون (پنجه)، میلگردهای انتظار دیوار باید با طول کافی از فونداسیون بیرون بزنند تا در مرحله بعد، آرماتور عمودی دیوار به آن‌ها وصل شود.

طول میلگردهای انتظار: طبق نقشه سازه تعیین می‌شود — معمولاً برابر طول وصله (Lap Length) است که بسته به قطر میلگرد و مقاومت بتن، حداقل ۴۰ تا ۶۰ برابر قطر میلگرد است. جانمایی دقیق میلگردهای انتظار بسیار مهم است — جابجایی آن‌ها بعد از بتن‌ریزی فونداسیون ممکن نیست.

هشدار: میلگردهای انتظار دیوار که از فونداسیون بیرون می‌زنند باید با قالب یا داربست تثبیت شوند تا در حین بتن‌ریزی فونداسیون جابجا نشوند. جابجایی حتی ۲ تا ۳ سانتی‌متر می‌تواند پوشش بتنی (کاور) را از بین ببرد.

مرحله سوم: بتن‌ریزی فونداسیون

قبل از بتن‌ریزی، ناظر باید آرماتوربندی فونداسیون و میلگردهای انتظار دیوار را کنترل کرده و تأییدیه کتبی صادر کند. مشخصات بتن باید طبق آیین‌نامه بتن ایران (آبا) باشد. مقاومت فشاری مشخصه بتن (f’c) دیوار حائل — که در تماس مستقیم با خاک است — معمولاً ۲۵ تا ۳۰ مگاپاسکال است. نمونه‌گیری (حداقل ۳ سری، هر سری ۲ آزمونه) الزامی است. عمل‌آوری بلافاصله پس از بتن‌ریزی باید شروع شود.

مرحله چهارم: آرماتوربندی تیغه عمودی دیوار

پس از رسیدن بتن فونداسیون به مقاومت کافی (معمولاً ۷ روز)، آرماتوربندی تیغه عمودی شروع می‌شود. آرماتورهای عمودی (Vertical Bars) به میلگردهای انتظار از فونداسیون وصل می‌شوند. آرماتورهای افقی (Horizontal Bars) نیز در دو ردیف (داخلی و خارجی) بسته می‌شوند.

نکات اجرایی آرماتوربندی دیوار:

• پوشش بتنی (کاور) در سمت خاک: حداقل ۷.۵ سانتی‌متر — چون با خاک در تماس است.
• پوشش بتنی در سمت داخل زیرزمین: حداقل ۴ سانتی‌متر.
• اسپیسر: فقط بتنی یا پلاستیکی — نه سنگ یا آجر.
• در ارتفاع بیشتر از ۲.۴ متر، ضخامت تیغه دیوار نباید کمتر از ۳۰ سانتی‌متر باشد.
• در ارتفاع کمتر از ۲.۴ متر با آرماتور یک لایه، ضخامت می‌تواند تا ۲۰ سانتی‌متر باشد.

مرحله پنجم: قالب‌بندی دیوار

قالب‌بندی دیوار حائل با فشار جانبی بتن تازه روبرو است — پس باید مهار کافی داشته باشد. از آنجا که پشت دیوار به خاک متکی است، معمولاً قالب فقط از سمت داخل اجرا می‌شود. فاصله‌گذار (Spacer) یا میله پیوندی (Tie Rod) برای حفظ عرض یکنواخت قالب استفاده می‌شود. اگر از Tie Rod استفاده شود، پس از باز کردن قالب، سوراخ‌های باقی‌مانده باید با ملات ضدآب یا گروت پر شوند — این سوراخ‌ها مسیر نشت رطوبت هستند.

مرحله ششم: بتن‌ریزی دیوار

بتن‌ریزی دیوار حائل باید به صورت لایه‌ای (حداکثر ۳۰ سانتی‌متر در هر لایه) و با ویبراتور انجام شود. ریختن بتن از ارتفاع زیاد (بیشتر از ۱.۵ متر) مجاز نیست — جداشدگی سنگدانه‌ها ایجاد می‌کند. در دیوارهای بلند، از هاپر یا ترتمی (Tremie) برای هدایت بتن به محل استفاده کنید.

نکته مهم: درزهای اجرایی (Construction Joints) در دیوار حائل باید با احتیاط مدیریت شوند. محل درز اجرایی باید در نقشه مشخص شده باشد یا با مهندس محاسب هماهنگ شود. سطح درز اجرایی قبل از ادامه بتن‌ریزی باید زبر شده و خیس شود.

دوره مجری حرفه‌ای آکادمی مهندس قریشی اجرای دیوارهای حائل و زیرزمین را با فیلم‌های کارگاهی واقعی آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

سیستم زهکشی — مهم‌ترین بخشی که نادیده گرفته می‌شود

زهکشی پشت دیوار حائل یکی از اجرایی‌ترین و در عین حال نادیده گرفته‌ترین بخش‌هاست. آب باران و آب‌های نفوذی که پشت دیوار جمع می‌شوند، دو مشکل ایجاد می‌کنند: اول، فشار آب هیدرواستاتیک روی دیوار (که در طراحی معمولاً کمتر در نظر گرفته شده). دوم، نفوذ رطوبت از درز و ترک‌های دیوار به داخل زیرزمین.

روش‌های زهکشی پشت دیوار حائل

روش اول — لوله زهکش + مصالح دانه‌ای: پشت دیوار با مصالح زهکش (شن شسته ۱۰ تا ۳۰ میلی‌متر) پر می‌شود. لوله‌های PVC مشبک (قطر ۱۰۰ تا ۱۵۰ میلی‌متر) در کف پشت دیوار به صورت طولی کار گذاشته می‌شوند. آب جمع‌شده از طریق لوله به خارج هدایت می‌شود. ژئوتکستایل (پارچه فیلتری) بین شن و خاک طبیعی قرار می‌گیرد تا از مهاجرت ذرات خاک به داخل شن جلوگیری کند.

روش دوم — لوله‌های زهکش عرضی (ویپ‌هول): لوله‌هایی با قطر ۷.۵ تا ۱۰ سانتی‌متر به صورت عرضی و با فاصله ۱.۵ تا ۲ متر در ارتفاع دیوار قرار می‌گیرند. این لوله‌ها پیش از بتن‌ریزی داخل قالب قرار می‌گیرند و آب جمع‌شده پشت دیوار را از طریق آن‌ها به سمت آزاد دیوار تخلیه می‌کنند.

توجه: اگر لوله‌های عرضی استفاده می‌کنید، جانمایی آن‌ها باید قبل از بتن‌ریزی در قالب انجام شود — نه بعد از بتن‌ریزی با حفاری. حفاری در بتن سخت‌شده برای لوله زهکش، به آرماتور آسیب می‌رساند.

عایق رطوبتی پشت دیوار حائل

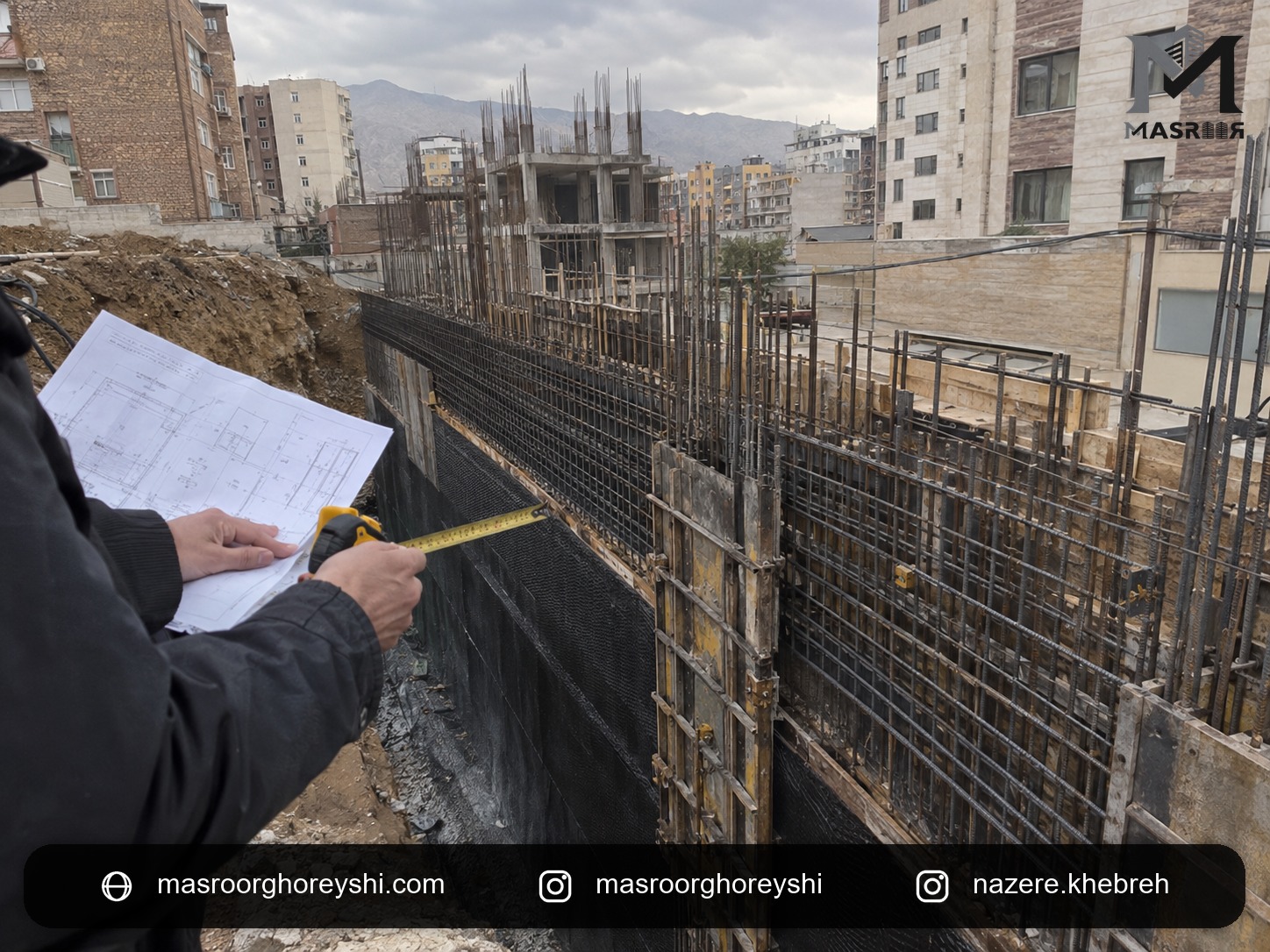

عایق‌کاری رطوبتی پشت دیوار حائل برای جلوگیری از نفوذ رطوبت به داخل زیرزمین الزامی است. این عایق‌کاری پس از باز کردن قالب و پیش از خاکریزی انجام می‌شود. روش‌های رایج:

• قیرگونی (قیر + گونی): ارزان‌ترین روش. دو تا سه لایه قیر و گونی. مناسب برای پروژه‌های متوسط.

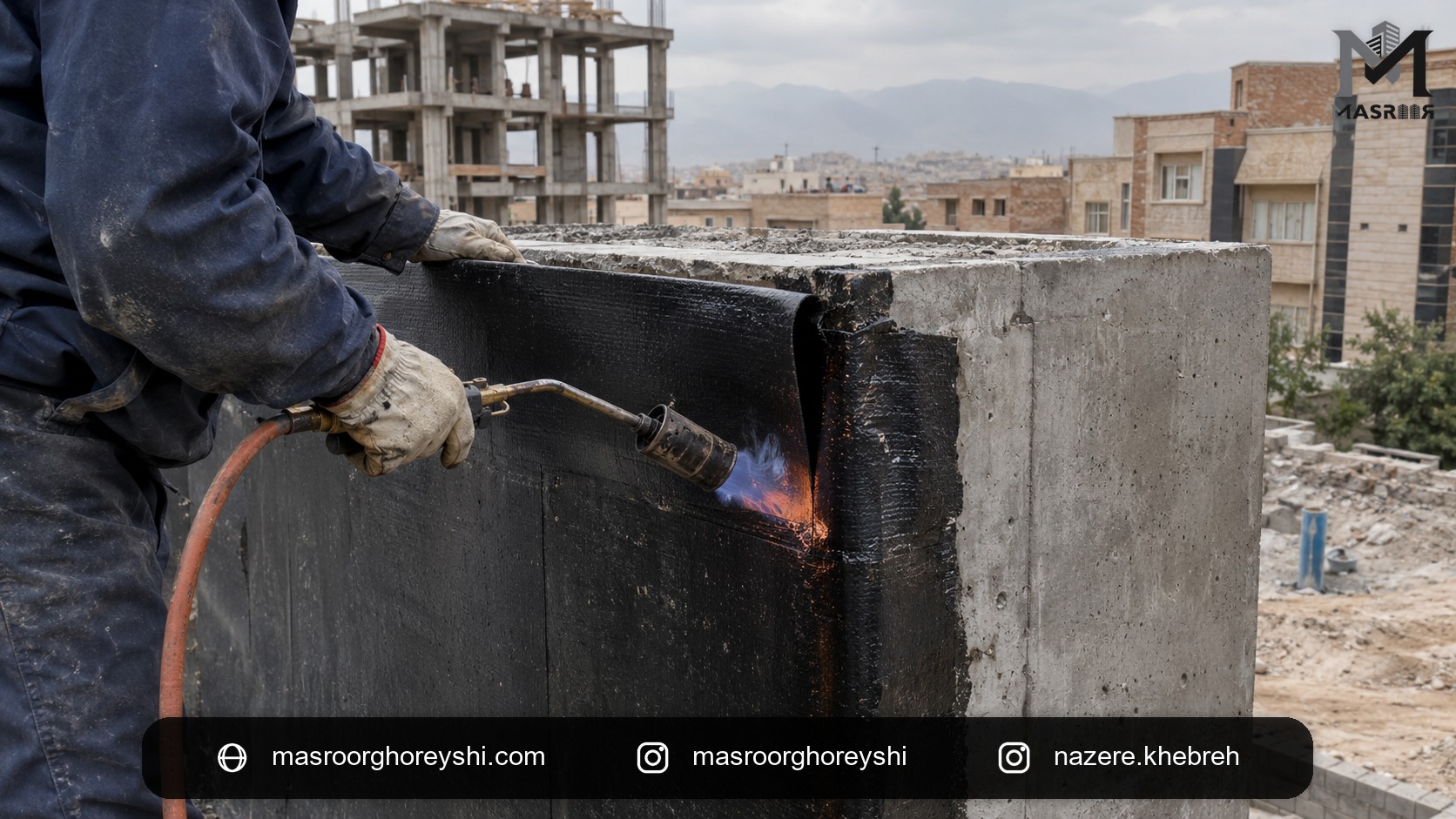

• ایزوگام: سریع‌تر از قیرگونی. برای سطوح بزرگ مناسب‌تر است. توجه: ایزوگام در زوایا و گوشه‌ها باید دقیق اجرا شود.
• ممبران پلیمری (پوشش‌های اکریلیک یا پلی‌یورتان): عملکرد بهتر، هزینه بیشتر. در پروژه‌های با تراز آب زیرزمینی بالا توصیه می‌شود.

پس از اجرای عایق، قبل از خاکریزی باید یک لایه محافظت (مثل موم‌فیوژن یا صفحات محافظ EPS) روی آن قرار گیرد تا در حین خاکریزی آسیب نبیند.

خاکریزی پشت دیوار — ترتیب و نکات اجرایی

خاکریزی پشت دیوار حائل یکی از مراحلی است که بیشترین آسیب به دیوار در آن اتفاق می‌افتد. قوانین اصلی:

• لایه‌ای خاکریزی کنید: هر لایه حداکثر ۲۰ تا ۳۰ سانتی‌متر. هر لایه را قبل از ریختن لایه بعدی متراکم کنید.
• فاصله از دیوار: در ۱ متری دیوار از تجهیزات سنگین برای تراکم استفاده نکنید. فشار آن‌ها ممکن است بیشتر از فشار طراحی باشد. در این ناحیه از تامپر دستی یا تامپر سبک استفاده کنید.
• خاک مناسب: خاک خاکریزی نباید خاک رسی اشباع یا خاک آلی باشد. بهترین گزینه: مصالح دانه‌ای با زهکشی خوب.
• سرعت خاکریزی: از خاکریزی سریع و یکجا پرهیز کنید. فشار ناگهانی روی دیوار تازه‌ساخته ممکن است از ظرفیت آن بیشتر شود.
• حفاظت از زهکش: کوبیدن خاک در نزدیکی دیوار می‌تواند زهکش‌های پیش‌ساخته را خرد کند. توصیه سازنده را رعایت کنید.

وظایف ناظر در کنترل اجرای دیوار حائل

ناظر سازه باید در این مراحل حضور داشته و کنترل مستند انجام دهد:

دوره ناظر حرفه‌ای آکادمی مهندس قریشی ۱۵۰ ساعت آموزش کارگاهی با چک‌لیست نظارتی دیوار حائل و زیرزمین ارائه می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

اشتباهات رایج در اجرای دیوار حائل

سؤالات متداول

چه زمانی می‌توان پشت دیوار حائل را خاکریزی کرد؟

حداقل ۲۸ روز پس از بتن‌ریزی دیوار، یا وقتی بتن به ۷۵ درصد مقاومت طراحی رسیده باشد — نتیجه آزمونه ۲۸ روزه مبنا قرار می‌گیرد. خاکریزی زود هنگام، قبل از کسب مقاومت کافی بتن، ممکن است باعث خمش و ترک دیوار شود.

آیا عایق‌کاری پشت دیوار حائل اجباری است؟

طبق مبحث دوازدهم مقررات ملی ساختمان، برای فضاهای زیرزمینی که نیاز به حفاظت در برابر نفوذ آب دارند، عایق‌کاری الزامی است. در عمل، حتی اگر الزام قانونی مستقیم نباشد، نبود عایق‌کاری می‌تواند منجر به دعوای مالک با مجری شود — چون رطوبت زیرزمین یکی از رایج‌ترین شکایات است.

اگر خاک پشت دیوار ریزشی نباشد، آیا می‌توان بدون قالب بتن‌ریزی کرد؟

خیر. حتی اگر خاک پایدار به نظر برسد، بتن‌ریزی مستقیم به خاک (بدون قالب) سه مشکل ایجاد می‌کند: کاور دقیق را نمی‌توان کنترل کرد، سطح دیوار برای اجرای عایق‌کاری مناسب نیست، و ریخت‌وپاش آب بتن در خاک، نسبت آب به سیمان را تغییر می‌دهد. همیشه از قالب استفاده کنید.

نتیجه‌گیری

اجرای دیوار حائل، مثل هر بخش پنهان ساختمان، نیاز به دقت مضاعف دارد — چون پس از خاکریزی دیگر قابل رویت نیست. سه بخشی که بیشترین آسیب‌های بلندمدت را ایجاد می‌کنند: آرماتورهای انتظار که جابجا شدند و کاور ندارند، زهکشی که اجرا نشد، و عایق‌کاری که قبل از خاکریزی آسیب دید.

نادیده گرفتن هر یک از این موارد خسارات زنجیره‌واری ایجاد می‌کند که از رطوبت مزمن زیرزمین شروع شده و به خوردگی آرماتور، کاهش مقاومت دیوار و در موارد شدید ناپایداری ختم می‌شود. این خسارات اغلب سال‌ها بعد ظاهر می‌شوند — وقتی پیدا کردن مقصر و پرداخت خسارت اجتناب‌ناپذیر است.

آکادمی مهندس قریشی با تکیه بر دانش فنی و تجربه گسترده در پروژه‌های اجرایی واقعی، آموزش‌هایی کاربردی ارائه کرده است تا مهندسان مجری و ناظر بتوانند دیوار حائل را با دقت کامل اجرا و نظارت کنند و از مشکلاتی که گریبان پروژه‌های بعدی را می‌گیرد، در امان بمانند.
