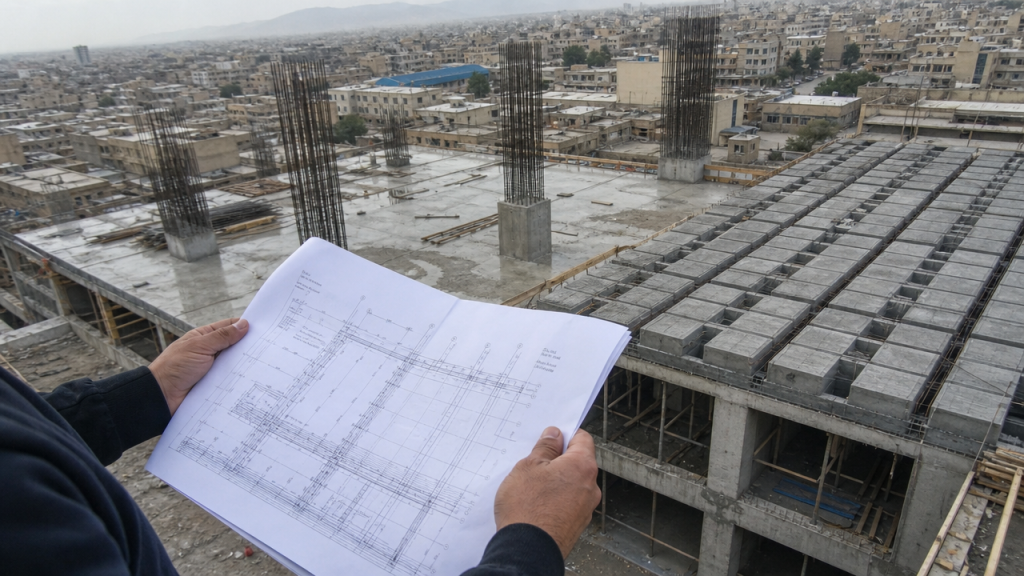

انواع سقف های ساختمان (دیافراگم)؛ مقایسه فنی، معیارهای انتخاب و نکات اجرایی
انتخاب نوع سقف یکی از مهمترین تصمیمهای طراحی در هر پروژه ساختمانی است که تأثیر مستقیمی بر وزن سازه، هزینه، سرعت اجرا، دهانههای ممکن، رفتار لرزهای و الزامات نظارتی دارد. این انتخاب باید توسط مهندس محاسب سازه انجام شود، نه مجری یا کارفرما. کارفرمایی که بدون مشورت مهندس سازه، نوع سقف را تغییر دهد یا مجریای که سقف را بر اساس عادت یا صرفهجویی انتخاب کند، در صورت بروز مشکل مسئولیت سنگینی خواهد داشت.
در این مقاله انواع رایج سقف در ساختمانهای ایران را با معیارهای فنی دقیق مقایسه میکنیم، خطاهای اجرایی رایج هر نوع را بررسی میکنیم و وظایف ناظر را در هر مرحله توضیح میدهیم.
معیارهای اصلی انتخاب سقف
مهندس محاسب سازه هنگام انتخاب نوع سقف، این معیارها را بررسی میکند:
- دهانه آزاد: هر چه دهانه بزرگتر باشد، سقفهای سنگینتر یا مسلحتری لازم است.
- بار مرده: وزن خود سقف — هر کیلوگرم کاهش وزن مرده، در تغییر ابعاد ستون، تیر و فونداسیون تاثیر گذار خواهد بود.
- سرعت اجرا: پروژههایی با زمانبندی فشرده به سقفهایی نیاز دارند که سرعت اجرای آن بیشتر است.
- هزینه: هزینه مصالح + هزینه اجرا + هزینه قالببندی + هزینه ستونها و فونداسیون
- رفتار لرزهای: سختی دیافراگم سقف در زلزله.
- کاربری: وجود یا عدم وجود سقفی که بایستی بار پارکینگ، انبار یا وزنی بیشتری از وزن مسکونی را داشته باشد.
انواع سقف رایج در ایران

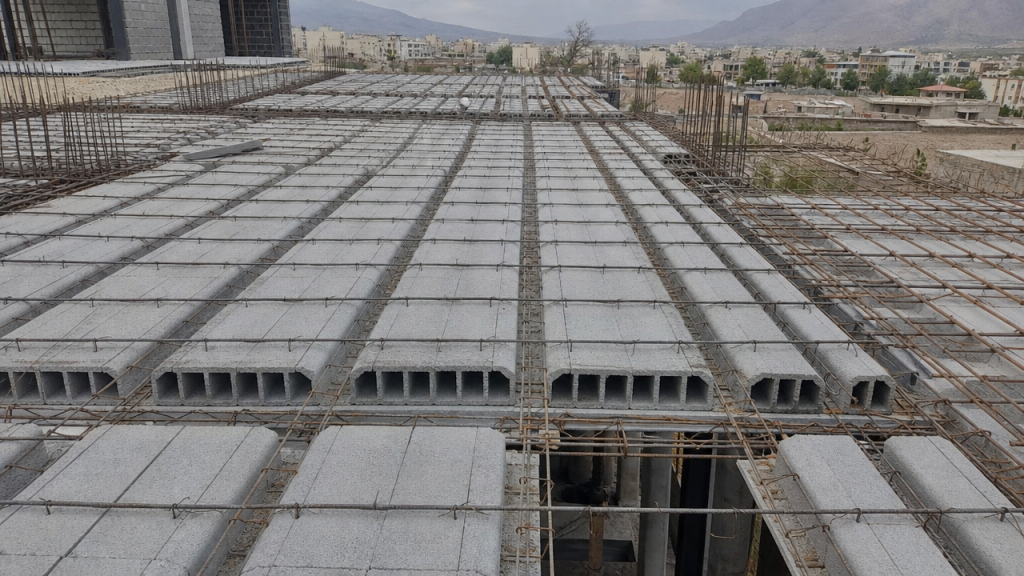

۱) سقف تیرچهبلوک
رایجترین سقف در ساختمانهای مسکونی ایران. تیرچهها (باربر اصلی) در یک جهت قرار میگیرند و وظیفه انتقال بار را دارند. بلوکهای سفالی، بتنی یا یونولیتی فقط پرکننده هستند. دال بتنی روکش (Topping) با ضخامت حداقل ۵ سانتیمتر روی همه چیز ریخته میشود. برای آشنایی با اجرای دقیق این سقف، مقاله اجرای سقف تیرچهبلوک را مطالعه کنید.
حداکثر دهانه متداول: ۶ تا ۷ متر. وزن مرده: متوسط (حدود ۳۵۰ تا ۴۵۰ کیلوگرم بر مترمربع). مزیت اصلی: سهولت و سرعت اجرا، مصالح در دسترس. محدودیت: لرزش در دهانههای بلند، نیاز به کلاف عرضی، یکپارچگی کمتر نسبت به دال مسطح.
۲) دال مسطح (Flat Slab)
یک لایه بتنی یکپارچه که آرماتور در دو جهت دارد و بار را مستقیماً به ستونها منتقل میکند — بدون تیر. حداکثر دهانه متداول: ۸ تا ۱۰ متر. وزن مرده: سنگینتر از تیرچهبلوک (حدود ۵۰۰ تا ۶۰۰ کیلوگرم بر مترمربع). مزیت: ارتفاع آزاد بیشتر (بدون تیر)، اجرای تأسیسات آسانتر، دیافراگم صلب بهتر. محدودیت: سنگینتر، نیاز به قالببندی کامل زیرین، خطر پانچ (برش در اتصال دال-ستون).
۳) سقف کامپوزیت (عرشه فولادی)
ترکیب تیر فولادی با دال بتنی که روی ورق عرشه فولادی ریخته میشود. برای اتصال تیر و دال از میخ برشگیر (Shear Connector) استفاده میشود. این سقف در ساختمانهای اسکلت فلزی رایج است. مزیت اصلی: سرعت بسیار بالا — ورق عرشه فولادی خودش قالب است و نیاز به شمعبندی ندارد. حداکثر دهانه: ۳ تا ۴ متر برای ورق عرشه بدون تیر میانی. وزن مرده: متوسط.

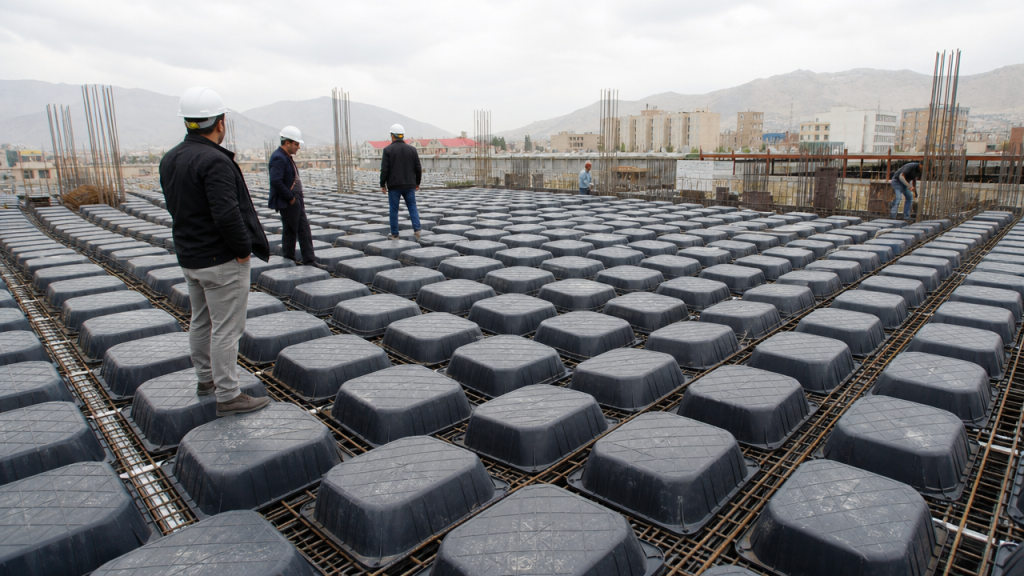

۴) سقف وافل (Waffle Slab)
دال بتنی دوطرفه که با قالبهای پلاستیکی یوبوت یا وافل، بتن غیرسازهای از آن حذف شده است. نتیجه: سقفی با وزن کمتر، سختی بیشتر و قابلیت دهانه بلندتر. حداکثر دهانه: تا ۱۶ متر بدون تیر میانی. این ویژگی در طراحی پارکینگها و سالنهای بزرگ که ستون وسط مشکلساز است، بسیار ارزشمند است. وزن مرده: کمتر از دال مسطح توپر.
بتن نمای زیر سقف وافل (Exposed Concrete) در پارکینگ و فضاهای عمومی میتواند بدون سقف کاذب استفاده شود. محدودیت: هزینه بالاتر از تیرچهبلوک، نیاز به قالب تخصصی.
5) سقف پیشتنیده (Pre-tensioned) و پستنیده (Post-tensioned)
در این سقفها، کابلهای فولادی پیش از (پیشتنیده) یا پس از (پستنیده) بتنریزی کشیده میشوند و انرژی قابلتوجهی در آنها ذخیره میشود. این انرژی ذخیرهشده باعث میشود که سقف خودش را در برابر خمش مقاوم کند — به همین دلیل میتوان دهانههای بسیار بلند (تا ۲۰ متر) را با ضخامت کمتری پوشش داد. هزینه بالاتر دارد اما در دهانههای بزرگ، اقتصادیتر از گزینههای دیگر است.
هشدار مهم برای تخریب: در سقفهای پیشتنیده و پستنیده، کابلها انرژی بسیار زیادی دارند. هنگام تخریب یا دریل زدن روی این سقفها، برخورد با کابل میتواند کشنده باشد. قبل از هر اقدامی باید نقشه کابلهای سقف در دست باشد.
۶) سقف طاق ضربی
یک سیستم سنتی متشکل از قوسهای آجری بین تیرهای فلزی. در ساختمانهای قدیمی و بافتهای تاریخی رایج بود. امروزه فقط در مرمت بناهای تاریخی یا ساختوسازهای خاص استفاده میشود. مزیت: آکوستیک خوب، سبکی نسبی. محدودیت: دهانه محدود، نیاز به مهارت تخصصی برای اجرا.
۷) سقف چوبی
در ویلاها و بناهای سنتی. در ایران به دلیل شرایط آبوهوایی و خطر آتشسوزی، کاربرد محدودی در ساختمانهای شهری دارد. نیاز به عایقکاری حرارتی و رطوبتی مناسب دارد. برای پلانهای جدید معمولاً توصیه نمیشود.

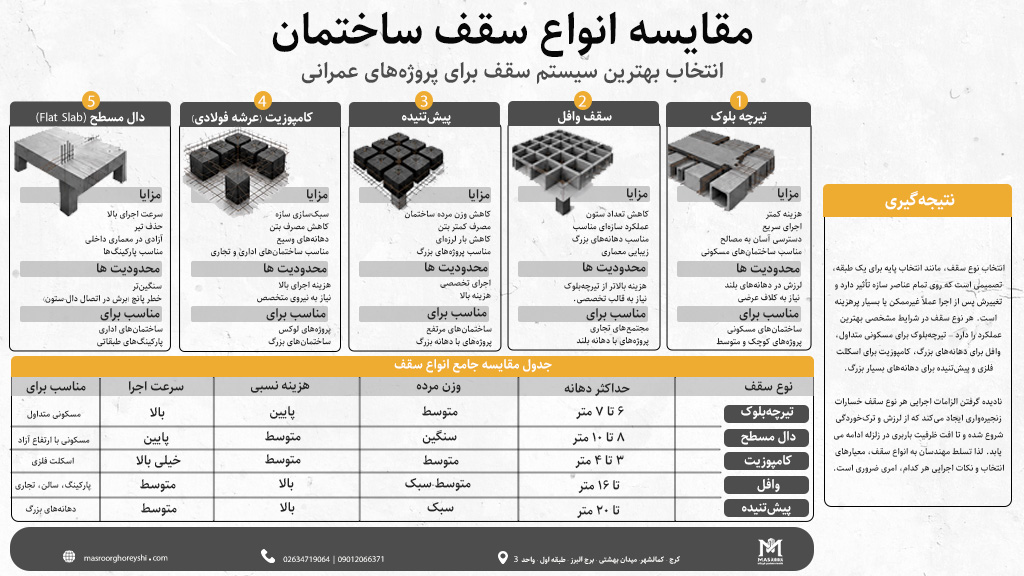

جدول مقایسه جامع انواع سقف
| نوع سقف | حداکثر دهانه | وزن مرده | هزینه نسبی | سرعت اجرا | مناسب برای |
| تیرچهبلوک | ۶ تا ۷ متر | متوسط | پایین | بالا | مسکونی متداول |
| دال مسطح | ۸ تا ۱۰ متر | سنگین | متوسط | پایین | مسکونی با ارتفاع آزاد |
| کامپوزیت | ۳ تا ۴ متر | متوسط | متوسط | خیلی بالا | اسکلت فلزی |
| وافل | تا ۱۶ متر | متوسط-سبک | بالا | متوسط | پارکینگ، سالن، تجاری |
| پیشتنیده | تا ۲۰ متر | سبک | بالا | متوسط | دهانههای بزرگ |
| طاق ضربی | ۳ تا ۴ متر | سنگین | متغیر | پایین | مرمت تاریخی |
خطاهای رایج اجرایی در هر نوع سقف
سقف تیرچهبلوک
رایجترین خطاها: تغییر جهت تیرریزی بدون تأیید مهندس محاسب سازه (جهت تیرریزی در نقشه مشخص است و نباید تغییر کند چون در نحوه انتقال بار اختلال ایجاد کرده و عملکرد سازه را دچار مشکل میکند)، استفاده از جکهای فولادی ضعیف زیر قالب (میتوانند بسیار خطرناک بوده و باعث تخریب تیر حین بتنریزی و خم شدن تیر شوند)، قالببرداری زودهنگام، و عدم اجرای کلاف عرضی در دهانههای بیش از ۴ متر.
دال مسطح
رایجترین خطاها: پوشش ناکافی روی آرماتور (که در سقفهای پارکینگ با رطوبت، منجر به خوردگی میشود)، عدم رعایت آرماتور ناحیه اتصال دال-ستون (خطر پانچ)، ویبره ناکافی در ناحیه اتصال به ستون، و قالببرداری زودهنگام.
سقف کامپوزیت
رایجترین خطاها: جوشکاری ناقص یا بدون کیفیت میخهای برشگیر (که پیوستگی تیر و دال را از بین میبرد)، عدم رعایت خیز اولیه در تیرهای فولادی، و ریختن بتن قبل از تأیید اتصالات فولادی.
سقف وافل
رایجترین خطاها: استفاده از قالبهای وافل ضعیف یا آسیبدیده (که شکل نادرست حفرهها را ایجاد میکند)، کاهش عرض دندههای بتنی بین حفرهها (که باربری را کاهش میدهد)، و قالببرداری زودهنگام که در دهانههای بلند میتواند به خیز ماندگار منجر شود.
دوره مجری حرفهای آکادمی مهندس قریشی اجرای تمام انواع سقف را با فیلمهای کارگاهی واقعی آموزش میدهد. برای مشاهده سرفصلها، جلسات رایگان دورهها و رضایت کاربران اینجا کلیک کنید:
وظایف مهندس ناظر در هر نوع سقف
وظایف ناظر بسته به نوع سقف متفاوت است، اما چند اصل در همه انواع مشترک است: حضور پیش از بتنریزی و کنترل آرماتوربندی، کنترل جهت و فاصله اجزای باربر (تیرچه، دنده وافل، تیر فولادی) با نقشه، نمونهگیری از بتن (حداقل سه سری، هر نمونه شامل حداقل ۲ آزمونه) و حضور در هنگام نمونهگیری، و عملآوری پس از بتنریزی.
در سقف تیرچهبلوک، ناظر باید خیس بودن بلوکها پیش از نصب، اجرای کلاف عرضی در دهانههای بلند، میلگرد ادکا و آرماتور افت و حرارت را کنترل کند. در سقف کامپوزیت، کیفیت جوش میخهای برشگیر باید توسط کارشناس جوش تأیید شود. در سقف پیشتنیده یا پستنیده، ناظر باید از نقشههای کابلگذاری نسخه بهروز در اختیار داشته باشد تا در هر تخریب یا دریل بعدی، اطلاعات لازم موجود باشد.
عملآوری سقف بتنی در شرایط جوی مختلف
عملآوری سقف از آنجا که سطح وسیعی در معرض آفتاب و باد دارد اهمیت ویژهای دارد. در هوای گرم، مراقب باشید آب بتن بخار نشود و رطوبت آن حفظ شود — از آبپاشی منظم، ایجاد حوضچه آب روی سطح افقی یا پوشش گونی مرطوب استفاده کنید. در هوای سرد، از آبدهی مستقیم به بتن اجتناب کنید و با نایلون، پشم شیشه و بخاری از یخزدن بتن جلوگیری کنید تا بتن یخ نزند.
سؤالات متداول
آیا میتوان نوع سقف را در حین اجرا تغییر داد؟
بدون محاسبات مجدد و تأیید مهندس سازه این کار مجاز نیست. نوع سقف بخشی از محاسبات کل سازه است — تغییر آن ممکن است بارها را به شکلی تغییر دهد که ستونها، تیرها یا فونداسیون ظرفیت کافی نداشته باشند. هر تغییر باید بهصورت ترسیم مجدد نقشه و محاسبه سازه، تأیید و ابلاغ شود.
برای پارکینگ چه سقفی بهتر است؟
برای پارکینگ با دهانههای بزرگ (بیش از ۸ متر)، سقف وافل یا دال پستنیده مناسبتر هستند چون امکان حذف ستونهای وسط را میدهند. برای پارکینگهای کوچکتر، دال مسطح یا تیرچهبلوک با دهانه مناسب هم قابل استفاده است — انتخاب باید توسط مهندس محاسب باشد.
چرا سقف تیرچهبلوک لرزش دارد؟
لرزش سقف تیرچهبلوک از سه علت رایج است: دهانه طولانی بدون کلاف عرضی، ضخامت ناکافی دال روکش (کمتر از ۵ سانتیمتر)، یا فاصله زیاد بین تیرچهها. اگر سقف قبلاً اجرا شده، جبران آن دشوار و پرهزینه است.
نتیجهگیری
انتخاب نوع سقف، مانند انتخاب پایه برای یک طبقه، تصمیمی است که روی تمام عناصر سازه تأثیر دارد و تغییرش پس از اجرا عملاً غیرممکن یا بسیار پرهزینه است. هر نوع سقف در شرایط مشخصی بهترین عملکرد را دارد — تیرچهبلوک برای مسکونی متداول، وافل برای دهانههای بزرگ، کامپوزیت برای اسکلت فلزی و پیشتنیده برای دهانههای بسیار بزرگ.
نادیده گرفتن الزامات اجرایی هر نوع سقف خسارات زنجیرهواری ایجاد میکند که از لرزش و ترکخوردگی شروع شده و تا افت ظرفیت باربری در زلزله ادامه مییابد. لذا تسلط مهندسان به انواع سقف، معیارهای انتخاب و نکات اجرایی هر کدام، امری ضروری است.
