عایق صوتی ساختمان؛ اجرای دیوار مشترک، کف و تأسیسات + نکات نظارتی

عایق صوتی ساختمان مجموعه‌ای از جزئیات اجرایی در دیوار مشترک، کف و تأسیسات است که انتقال صدا بین واحدها را کاهش می‌دهد. انتقال صدا بین واحدها یکی از رایج‌ترین شکایت‌های ساکنان ساختمان‌های نوساز است و برخلاف ترک یا نشتی، کمتر در مرحله اجرا جدی گرفته می‌شود. صدای پای همسایه طبقه بالا، صدای گفت‌وگو از پشت دیوار مشترک و صدای عبور آب در لوله فاضلاب، همگی نتیجه تصمیم‌هایی هستند که در مرحله سفت‌کاری گرفته شده‌اند؛ تصمیم‌هایی که پس از نازک‌کاری اصلاح آن‌ها یا ممکن نیست یا هزینه‌ای چند برابر دارد.

صدا از چه مسیرهایی وارد واحد می‌شود؟ عایق صوتی دیوار مشترک آپارتمان چگونه اجرا می‌شود؟ کف شناور چیست و چه زمانی باید اجرا شود؟ صدای تأسیسات، درها و پنجره‌ها را چطور کنترل کنیم؟ و مهندس ناظر در این مرحله چه مواردی را باید کنترل کند؟ در این مقاله با نگاه اجرایی و کارگاهی به این پرسش‌ها پاسخ می‌دهیم.

عایق صوتی ساختمان چیست؟

عایق صوتی ساختمان به مجموعه جزئیات اجرایی و مصالحی گفته می‌شود که با هدف کاهش انتقال صدا بین فضاهای یک ساختمان، بین واحدهای مختلف و بین فضای بیرون و داخل اجرا می‌شود. برخلاف تصور رایج، عایق صوتی یک «محصول» نیست که روی دیوار چسبانده شود؛ یک سیستم است که از نحوه چیدن دیوار مشترک، اجرای کف، جانمایی تأسیسات و درزبندی بازشوها تشکیل می‌شود. اگر حتی یکی از این اجزا درست اجرا نشود، صدا از همان نقطه ضعیف عبور می‌کند و بقیه هزینه‌ها عملاً بی‌اثر می‌شوند.

تفاوت مهم عایق صوتی با عایق حرارتی نیز در همین نکته است. همان‌طور که در مقاله عایق حرارتی مبحث ۱۹ توضیح دادیم، مصالحی مانند یونولیت عایق حرارتی خوبی هستند، اما عملکرد صوتی ضعیفی دارند. عایق صوتی به جرم، جذب و جداسازی نیاز دارد و هر کدام از این سه، جزئیات اجرایی خاص خود را دارد.

صدا از چه مسیرهایی منتقل می‌شود؟

صدا در ساختمان به دو شکل اصلی منتقل می‌شود. صدای هوابرد، صدایی است که در هوا تولید می‌شود و از طریق دیوار، سقف، درزها و بازشوها عبور می‌کند؛ مانند صدای گفت‌وگو، تلویزیون یا موسیقی. صدای کوبه‌ای (ضربه‌ای)، صدایی است که مستقیماً به اجزای سازه ضربه می‌زند و از طریق بتن و مصالح سخت به فضاهای دیگر می‌رسد؛ مانند صدای قدم زدن، افتادن اشیا یا جابه‌جایی صندلی روی کف.

این تفکیک در اجرا اهمیت زیادی دارد، چون راه‌حل هر کدام متفاوت است. برای صدای هوابرد، جرم و درزبندی مصالح تعیین‌کننده است؛ یعنی دیوار سنگین‌تر و بدون درز باز، صدای کمتری عبور می‌دهد. اما برای صدای کوبه‌ای، جرم به‌تنهایی کافی نیست و باید پیوستگی سخت بین اجزا قطع شود؛ یعنی کف نهایی نباید مستقیم با سازه درگیر باشد.

مسیر سوم که اغلب نادیده گرفته می‌شود، انتقال جانبی است. صدا ممکن است از دیوار مشترک عبور نکند، اما از طریق سقف، ستون، کانال کولر یا لوله‌ای که از هر دو واحد عبور کرده، به واحد کناری برسد. به همین دلیل عایق صوتی را باید به‌صورت یک سیستم کامل دید، نه یک لایه که فقط روی یک دیوار اجرا شود.

حداقل صدابندی لازم در ساختمان مسکونی

برخلاف تصور رایج که عایق صوتی را یک انتخاب سلیقه‌ای می‌داند، رعایت مقررات آکوستیکی در ساختمان‌های مسکونی الزامی است. مبحث هجدهم مقررات ملی ساختمان (عایق‌بندی و تنظیم صدا) برای هر جداکننده، حداقل میزان کاهش صدای هوابرد را بر حسب دسی‌بل تعیین کرده است. هرچه این عدد بزرگ‌تر باشد، جداکننده صدای بیشتری را مهار می‌کند.

برای صدای کوبه‌ای، معیار برعکس است و حداکثر صدایی تعیین شده که از سقف به واحد پایین می‌رسد؛ هرچه این عدد کوچک‌تر باشد، الزام سخت‌گیرانه‌تر است. حساس‌ترین حالت، فضاهای پرتردد مانند آشپزخانه و راهرو است که بالای اتاق خواب واحد پایین قرار گرفته‌اند.

دو نکته اجرایی از این جدول‌ها اهمیت زیادی دارد. اول اینکه دیوار و سقف مجاور پارکینگ از دیوار بین دو واحد سخت‌گیرانه‌تر است؛ پس دیوار مشترک واحدهای طبقه همکف با پارکینگ و سقف پارکینگ باید با دقت بیشتری اجرا شوند. دوم اینکه این مقادیر با اندازه‌گیری میدانی کنترل می‌شوند و نتیجه اندازه‌گیری در ساختمان واقعی تنها تا حدود ۳ دسی‌بل کمتر از عدد جدول پذیرفته می‌شود؛ یعنی جداکننده‌ای که روی کاغذ درست طراحی شده اما با پل سخت و درز باز اجرا شده، در آزمون واقعی رد می‌شود.

مصالح رایج عایق صوتی و کاربرد هر کدام

انتخاب مصالح عایق صوتی باید بر اساس محل اجرا و نوع صدایی که باید کنترل شود انجام شود. مصالح الیافی مانند پشم سنگ و پشم شیشه به دلیل ساختار متخلخل، انرژی صدا را جذب می‌کنند و برای پر کردن فاصله بین دو جداره دیوار یا داخل سقف کاذب مناسب‌اند. لایه‌های انعطاف‌پذیر مانند فوم پلی‌اتیلن یا لایه‌های لاستیکی برای جداسازی کف از سازه و جلوگیری از انتقال ضربه به کار می‌روند. مصالح سنگین و متراکم هم با افزایش جرم جداره، عبور صدای هوابرد را کاهش می‌دهند.

نکته‌ای که در بازار کمتر گفته می‌شود این است که کیفیت اجرا از جنس مصالح مهم‌تر است. بهترین پشم سنگ هم اگر با پل سخت، درز باز یا قوطی برق پشت‌به‌پشت همراه شود، نتیجه مطلوبی نمی‌دهد.

عایق صوتی دیوار مشترک آپارتمان

دیوار مشترک بین واحدها مهم‌ترین نقطه انتقال صدای هوابرد است. در مقاله دیوارچینی و سفت‌کاری ساختمان اشاره کردیم که ضخامت دیوار مشترک بین واحدها حداقل ۲۰ سانتی‌متر است و اجرای عایق صوتی در آن الزامی است. اما ضخامت به‌تنهایی کافی نیست؛ نحوه اجرا تعیین می‌کند که این دیوار واقعاً صدا را مهار کند یا نه.

اجرای دیوار دوجداره

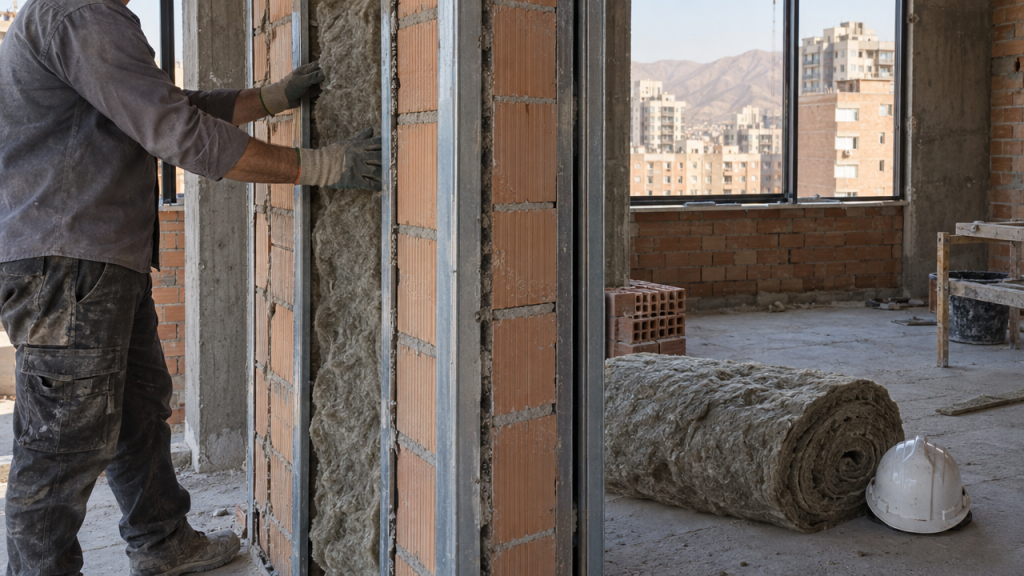

رایج‌ترین روش در ساختمان‌های مسکونی، اجرای دیوار دوجداره است. در این روش دو ردیف دیوار با فاصله از هم چیده می‌شوند و فضای بین آن‌ها با پشم سنگ یا پشم شیشه با چگالی مناسب پر می‌شود. فاصله هوایی و لایه جاذب بین دو جداره، انرژی صدا را می‌گیرد و مانع عبور مستقیم آن می‌شود. نکته اجرایی مهم این است که دو جداره نباید با ملات، تکه آجر یا ضایعات به هم متصل شوند؛ هر پل سخت بین دو جداره، مسیری برای عبور صدا ایجاد می‌کند و عملکرد دیوار را به‌شدت کاهش می‌دهد. به همین دلیل باید ملات اضافه‌ای که هنگام چیدن جداره اول به داخل فاصله می‌ریزد، پیش از چیدن جداره دوم پاک شود.

درزبندی؛ نقطه ضعف پنهان دیوار

نقطه ضعف دوم، درزها هستند. بندهای قائم پرنشده، فاصله بالای دیوار تا زیر سقف و اطراف قوطی‌های برق، مسیرهای عبور صدا هستند. حتی یک درز باریک می‌تواند بخش قابل‌توجهی از عملکرد صوتی دیوار را از بین ببرد. بندهای قائم باید کامل پر شوند و فاصله بالای دیوار تا زیر تیر یا سقف، که برای جلوگیری از انتقال بار سقف به دیوار خالی گذاشته می‌شود، باید با پشم سنگ پر شود، نه ملات سفت. این همان جزئیاتی است که هم از ترک‌خوردگی دیوار جلوگیری می‌کند و هم مسیر صدا را می‌بندد.

قوطی کلید و پریز در دیوار مشترک

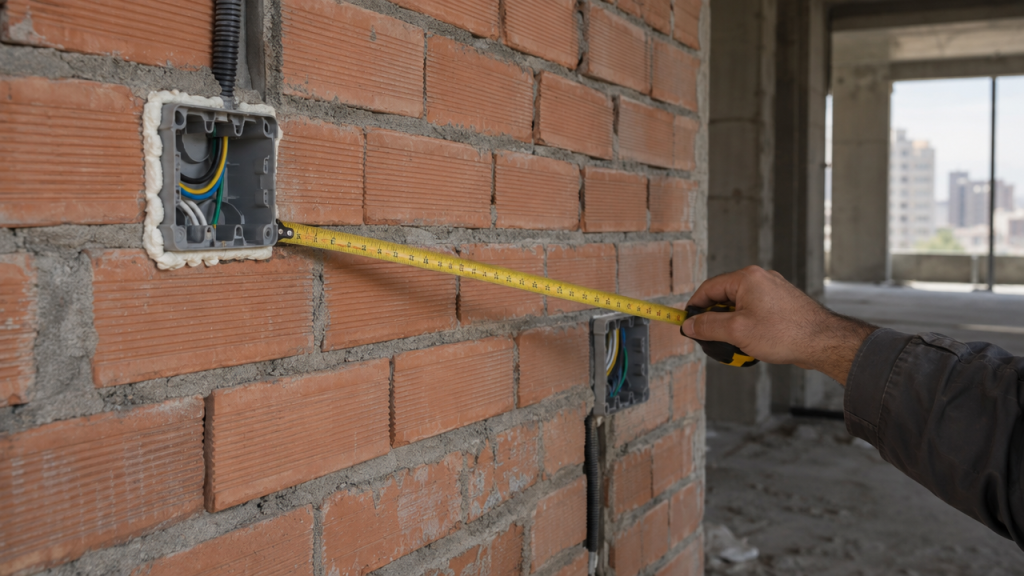

نکته سوم که در کارگاه‌ها بسیار تکرار می‌شود، قرار دادن قوطی کلید و پریز دو واحد پشت‌به‌پشت در یک نقطه از دیوار مشترک است. در این حالت عملاً یک سوراخ در دیوار ایجاد می‌شود و صدا بدون مانع از آن عبور می‌کند. قوطی‌های دو طرف دیوار باید با فاصله از هم جانمایی شوند و پشت آن‌ها درزبندی شود. همین قاعده برای شیارهایی که برای عبور لوله یا سیم در دیوار مشترک ایجاد می‌شود هم صادق است؛ شیار عمیق در دیوار مشترک، ضخامت مؤثر دیوار را در آن نقطه کاهش می‌دهد.

برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:

عایق صوتی کف و سقف؛ کف شناور

صدای کوبه‌ای، یعنی صدای قدم زدن و ضربه روی کف، با افزایش ضخامت دال کنترل نمی‌شود. وقتی کف نهایی مستقیماً روی دال بتنی اجرا شود، هر ضربه بدون مانع به دال و از آن به سقف واحد پایین منتقل می‌شود. راه‌حل اصولی، اجرای کف شناور است.

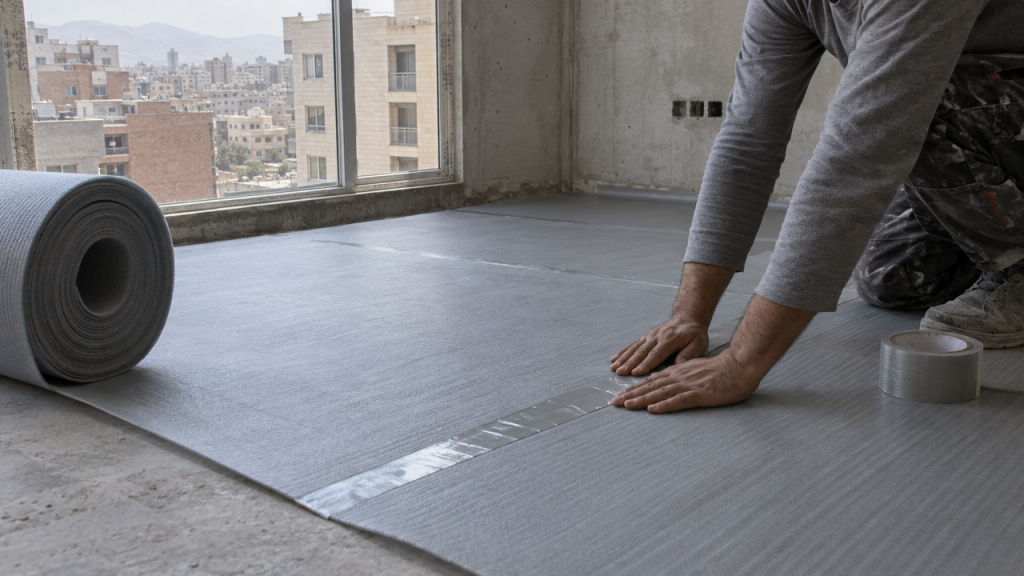

در کف شناور، یک لایه انعطاف‌پذیر و جاذب ضربه روی دال سازه‌ای پهن می‌شود و ملات یا بتن کف روی این لایه اجرا می‌شود. به این ترتیب کف نهایی روی لایه انعطاف‌پذیر «شناور» است و ارتباط سخت با سازه ندارد. جنس لایه جاذب می‌تواند فوم پلی‌اتیلن، پشم سنگ متراکم مخصوص کف یا لایه‌های لاستیکی باشد. انتخاب نوع و ضخامت آن باید بر اساس مشخصات فنی محصول و نقشه‌های اجرایی انجام شود. درزهای بین قطعات لایه جاذب باید با چسب نواری بسته شوند تا ملات از لای آن‌ها به دال نرسد؛ هر نقطه‌ای که ملات کف به دال بچسبد، یک پل صوتی است.

حساس‌ترین بخش کف شناور، لبه‌های آن است. اگر ملات کف در لبه‌ها به دیوار یا ستون بچسبد، پل صوتی ایجاد می‌شود و کل سیستم بی‌اثر می‌شود. به همین دلیل باید نوار جداکننده انعطاف‌پذیر در تمام محیط اتاق، بین کف و دیوار، اجرا شود و تا روی کف نهایی بالا بیاید. قرنیز هم باید به گونه‌ای نصب شود که به کف نهایی فشار نیاورد و فاصله کوچک بین قرنیز و کف با درزگیر انعطاف‌پذیر پر شود.

نکته‌ای که باید از ابتدا در نظر گرفته شود، کد ارتفاعی است. کف شناور چند سانتی‌متر به ضخامت کف اضافه می‌کند و اگر در طراحی و پیاده‌کردن نقشه پیش‌بینی نشده باشد، در محل درها، آستانه‌ها و ارتفاع آزاد طبقه مشکل ایجاد می‌کند. همین موضوع برای گرمایش از کف هم صادق است که در مقاله گرمایش و سرمایش ساختمان به آن پرداخته‌ایم و هماهنگی این دو باید پیش از اجرای کف انجام شود.

در سقف، اجرای سقف کاذب با لایه پشم سنگ روی آن، بخشی از صدای کوبه‌ای واحد بالا را کاهش می‌دهد، به شرطی که آویزهای سقف کاذب از نوع فنری یا لرزه‌گیر باشند. سقف کاذبی که با آویز سخت به دال متصل شده، صدا را از دال به فضای زیر منتقل می‌کند. با این حال سقف کاذب جایگزین کف شناور نیست؛ کنترل صدای کوبه‌ای در منبع، یعنی کف واحد بالا، همیشه مؤثرتر است.

صدای تأسیسات؛ لوله فاضلاب، پمپ و کانال

بخش قابل‌توجهی از شکایت‌های صوتی ساکنان، نه به صدای همسایه، بلکه به صدای تأسیسات مربوط است. صدای عبور آب در لوله فاضلاب، به‌ویژه در لوله‌هایی که از کنار اتاق خواب عبور می‌کنند، یکی از رایج‌ترین آن‌هاست.

لوله فاضلاب

جنس لوله فاضلاب در میزان صدا نقش مستقیم دارد. لوله‌های فاضلاب سه‌لایه و کم‌صدا نسبت به لوله‌های معمولی صدای کمتری منتقل می‌کنند. اما مهم‌تر از جنس لوله، نحوه نصب آن است. لوله نباید مستقیماً با بتن یا دیوار درگیر شود؛ بست‌ها باید لاستیک‌دار باشند و در محل عبور از سقف و دیوار، دور لوله با مصالح انعطاف‌پذیر پر شود. پیچیدن لوله‌های رایزر فاضلاب با عایق صوتی در محل عبور از کنار فضاهای خواب، هزینه کمی دارد و نتیجه آن کاملاً محسوس است. جزئیات بیشتر اجرای لوله‌کشی را در مقاله لوله‌کشی آب و فاضلاب ساختمان بررسی کرده‌ایم.

پمپ، پکیج و تجهیزات موتورخانه

پمپ‌ها، پکیج‌ها، فن‌ها و تجهیزات موتورخانه منبع لرزش هستند و این لرزش از طریق پایه و اتصالات به سازه منتقل می‌شود. پایه تجهیزات سنگین مانند پمپ و چیلر باید روی ایزولاتور ضدارتعاش قرار گیرد و اتصال لوله‌ها به این تجهیزات با اتصال انعطاف‌پذیر انجام شود. پکیج دیواری هم نباید روی دیوار مشترک با اتاق خواب واحد کناری نصب شود. بدون این جزئیات، صدای موتورخانه در طبقات بالا هم شنیده می‌شود.

کانال‌های تهویه

کانال‌های تهویه دو مشکل صوتی ایجاد می‌کنند: انتقال لرزش فن به سازه و انتقال صدای گفت‌وگو از یک فضا به فضای دیگر از طریق خود کانال. همان‌طور که در مقاله تهویه مطبوع و کانال‌کشی گفتیم، نصب لرزه‌گیر بین ساپورت و کانال در ساختمان‌های مسکونی ضروری است. برای مشکل دوم، کانال مشترک بین دو واحد یا بین اتاق خواب و فضاهای پرسروصدا باید با پیچ و خم مناسب یا عایق داخلی اجرا شود تا مانند یک «لوله صوتی» عمل نکند.

درها، پنجره‌ها و بازشوها

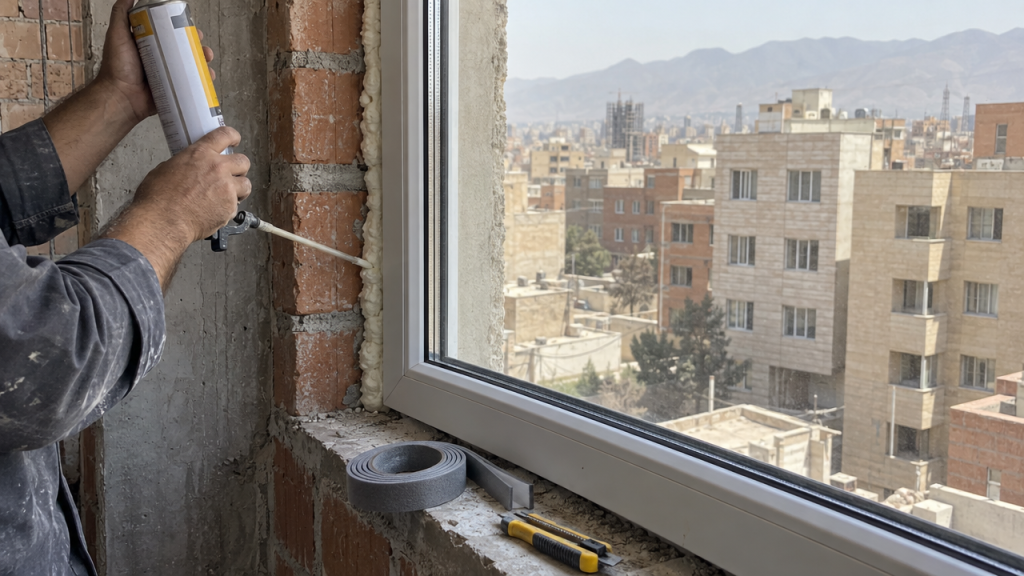

دیوار مشترکی که به‌درستی اجرا شده، اگر در ورودی واحد درزبندی نشده باشد، عملکرد صوتی مجموعه را از بین می‌برد. صدا همیشه از ضعیف‌ترین نقطه جداره عبور می‌کند. در ورودی واحدها باید نوار درزگیر دور تا دور داشته باشد و فاصله زیر در به حداقل برسد. در مورد پنجره‌ها، پنجره دوجداره با درزبندی مناسب بین قاب و دیوار، صدای بیرون را به‌طور محسوسی کاهش می‌دهد؛ اما اگر فاصله بین قاب پنجره و دیوار با فوم یا ملات پر نشود، بخش زیادی از این مزیت از دست می‌رود.

جانمایی بازشوها نیز اهمیت دارد. پنجره‌های دو واحد که روبه‌روی هم در نورگیر مشترک قرار گرفته‌اند، صدا را مستقیم بین دو واحد منتقل می‌کنند. این موضوع در مرحله طراحی و پایش نقشه‌ها باید دیده شود.

ترتیب اجرای عایق صوتی در مرحله سفت‌کاری

عایق صوتی یک مرحله جداگانه در پایان کار نیست؛ در دل مراحل سفت‌کاری اجرا می‌شود و ترتیب آن، مانند سایر مراحل اجرای ساختمان بتنی، اهمیت دارد. توالی صحیح سفت‌کاری، یعنی اجرای والپست‌ها، سپس دیوارچینی، سپس تأسیسات مکانیکی و برقی و در نهایت گازکشی، باید با جزئیات صوتی هماهنگ شود.

پیش از پوشاندن هر یک از این مراحل، عکس مستند از اجرا تهیه شود. عایق صوتی از جمله مراحلی است که پس از اتمام کار قابل رؤیت نیست و تنها مدرک کیفیت اجرای آن، مستندات همان مرحله است.

خطاهای رایج در اجرای عایق صوتی

بررسی ساختمان‌هایی که ساکنانشان از صدا شکایت دارند نشان می‌دهد که اغلب مشکلات از چند خطای تکراری ناشی می‌شود. نکته مشترک همه این خطاها این است که با هزینه بسیار کمی در زمان اجرا قابل پیشگیری بودند، اما پس از نازک‌کاری اصلاح آن‌ها نیازمند تخریب است.

وظایف ناظر در کنترل عایق صوتی

کنترل جزئیات عایق صوتی دیوارها و کف‌ها عمدتاً در حیطه ناظر معماری و کنترل جزئیات صوتی تأسیسات در حیطه ناظر تأسیسات مکانیکی است. ناظر معماری باید پیش از بسته شدن جداره دوم دیوار مشترک، ضخامت دیوار، نوع و ضخامت لایه جاذب، پیوستگی آن و نبود پل سخت بین دو جداره را کنترل کند. پر بودن بندهای قائم، درزبندی بالای دیوار و جانمایی قوطی‌های برق در دیوار مشترک هم از موارد کنترلی این مرحله است که در چک‌لیست نظارت مرحله سفت‌کاری نیز به آن پرداخته‌ایم.

ناظر همچنین باید پیش از اجرا، مدارک فنی مصالح عایق صوتی را از مجری بگیرد؛ طبق همین مبحث، مصالح و سیستم‌هایی که برای تأمین الزامات آکوستیکی به کار می‌روند باید تأییدیه سازمان استاندارد و گواهینامه فنی مرکز تحقیقات راه، مسکن و شهرسازی داشته باشند.

پیش از اجرای کف نهایی، اجرای لایه جاذب کف شناور و نوار جداکننده محیطی باید کنترل شود. اگر هر یک از این موارد مطابق نقشه‌های مصوب اجرا نشده باشد، ناظر باید دستور کار کتبی صادر کند، فرصت اصلاح دهد و پس از بازدید مجدد، در صورت عدم اصلاح، به مرجع صدور پروانه گزارش دهد. همان‌طور که در مقاله دستور کار نویسی ناظر توضیح دادیم، ناظری که نقص را دیده اما دستور کار ندارد، در هیچ مرجعی نمی‌تواند ثابت کند که به صاحب کار اطلاع داده است.

دوره ناظر حرفه‌ای آکادمی مهندس قریشی، ۱۵۰ ساعت آموزش کارگاهی، چک‌لیست‌های نظارتی، گزارش‌نویسی، دستور کار نویسی و دفاع در محاکم قضایی است. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:

سؤالات متداول درباره عایق صوتی ساختمان

برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:

نتیجه‌گیری

عایق صوتی، مانند یک حریم نامرئی، مرز آرامش هر واحد را از واحد کناری جدا می‌کند و تأثیر مستقیمی بر کیفیت زندگی ساکنان، ارزش ملک و رضایت خریداران دارد. ساختمانی که از نظر سازه‌ای کامل است اما صدای همسایه و تأسیسات در آن شنیده می‌شود، در نگاه ساکنانش ساختمانی ناقص است.

نادیده گرفتن جزئیات عایق صوتی، از پل‌های سخت در دیوار مشترک گرفته تا کف چسبیده به دیوار و لوله‌های بدون بست مناسب، خسارات زنجیره‌واری ایجاد می‌کند که از نارضایتی و اختلاف همسایه‌ها شروع شده و تا کاهش ارزش ملک و شکایت از سازنده ادامه می‌یابد و مجری، ناظر، کارفرما و بهره‌بردار را درگیر می‌کند؛ مشکلی که پس از نازک‌کاری جز با تخریب حل نمی‌شود. لذا تسلط مهندسان به جزئیات اجرای عایق صوتی و کنترل دقیق آن پیش از پوشاندن هر مرحله، امری ضروری است.
