تهویه مطبوع و کانال‌کشی ساختمان؛ اصول، اجرا و نکات نظارتی

تهویه مطبوع یکی از حساس‌ترین تأسیسات ساختمانی است — نه به این دلیل که پیچیده است، بلکه به این دلیل که اشتباهاتش دیر دیده می‌شوند. کانالی که آب‌بندی نشده، هوا از اتصالاتش نشت می‌کند — اما ساکنین فقط می‌بینند سیستم درست خنک نمی‌کند. کانالی که عایق ندارد، تقطیر (عرق) کرده و رطوبت از سقف کاذب می‌چکد — اما تا کشف شود ماه‌ها گذشته.

در این مقاله سیستم تهویه مطبوع و کانال‌کشی را از زاویه مجری و ناظر بررسی می‌کنیم — انواع کانال، اجزای سیستم، ترتیب اجرا، تداخل با سازه و اشتباهات رایجی که گران تمام می‌شوند.

تهویه مطبوع چیست؟

تهویه مطبوع (HVAC: Heating, Ventilation, Air Conditioning) به سیستمی گفته می‌شود که دما، رطوبت، کیفیت هوا و توزیع هوا در فضای داخلی ساختمان را کنترل می‌کند. طبق مبحث چهاردهم مقررات ملی ساختمان، هر ساختمانی باید تهویه مناسب داشته باشد — منتهی «مناسب» می‌تواند از تهویه طبیعی (پنجره) تا سیستم مرکزی HVAC متغیر باشد.

تفاوت اساسی هواساز با اسپلیت یا داکت اسپلیت : اسپلیت یا داکت اسپلیت فقط یک فضا را تهویه می‌کند. در سیستم هواساز ، هوا از یک منبع مرکزی (AHU) از طریق شبکه کانال‌ها به تمام فضاها توزیع می شود . این سیستم کنترل بهتری بر کیفیت هوا، رطوبت و فیلتراسیون دارد که هواساز انواع مختلف دارد.

فرق اساسی در این است که در ایران عمدتا از هواساز های CAV استفاده میشود که قابلیت کنترل دمای یک فضای مستقل را دارند مثل سالن سینما یا سالن استخر ولی در انواع مختلف هواساز میتوان بر فضاهای مختلف کنترل داشت و عملا با یک هواساز دما ، رطوبت ، فیلتراسیون و … را کنترل کرد

اجزای اصلی هواساز AHU

هواساز (AHU — Air Handling Unit)

قلب سیستم. هوا را می‌گیرد، تصفیه می‌کند (فیلتر)، سرد یا گرم می‌کند (از طریق کویل‌های آب سرد و گرم که از چیلر یا دیگ تامین میشود)، رطوبت را تنظیم می‌کند (رطوبت‌زا یا رطوبت‌گیر)، و از طریق فن به کانال می‌دمد. هواساز معمولاً درپشت‌بام نصب می‌شود.

کانال‌های رفت (Supply Duct)

هوای مطبوع را از هواساز به دریچه‌های رفت در فضاها منتقل می‌کنند. کانال رفت معمولاً عایق‌کاری حرارتی دارد — چون هوای سرد یا گرم در مسیر طولانی دمایش تغییر می‌کند. اگر کانال رفت عایق نداشته باشد، انرژی تلف می‌شود و ممکن است روی کانال تقطیر (عرق) ایجاد شود.

کانال‌های برگشت (Return Duct)

هوای داخل فضا را به هواساز برمی‌گردانند تا دوباره تصفیه و تنظیم دما و طوبت گیری یا رطوبت زنی شود. در بعضی از هواسازها بسته به منطق طراحی ممکم است کانال برگشت نداشته باشیم که به این هواساز Full Freshگقته میشود.

دریچه‌های هوا

دریچه رفت (Supply Grille/Diffuser): هوای مطبوع را به فضا توزیع می‌کند. دریچه برگشت (Return Grille): هوا را از فضا به سیستم برمی‌گرداند. دریچه تازه (Fresh Air): هوای تازه از بیرون وارد می‌کند. دریچه خروجی (Exhaust): هوای کثیف را از فضاهای مختلف خارج می‌کند. محل نصب دریچه‌ها بر توزیع یکنواخت هوا تأثیر مستقیم دارد — طراحی نقشه توزیع هوا باید توسط مهندس تأسیسات انجام شود.

فیلترها

فیلتر اولین خط دفاعی سیستم تهویه در برابر گرد و غبار است. انواع: فیلتر پانلی ساده (G3/G4) — اقتصادی، باید هر ۳ ماه تعویض شود. فیلتر بگ (F7/F8) — کیفیت بالاتر، برای دفاتر و بیمارستان‌ها. فیلتر HEPA — بالاترین کیفیت، برای اتاق‌های تمیز. نکته مهم: فیلتر کثیف = افت فشار زیاد = فن پرمصرف‌تر = هوای کمتر. برنامه تعویض فیلتر باید به بهره‌بردار تحویل داده شود.

انواع کانال تهویه

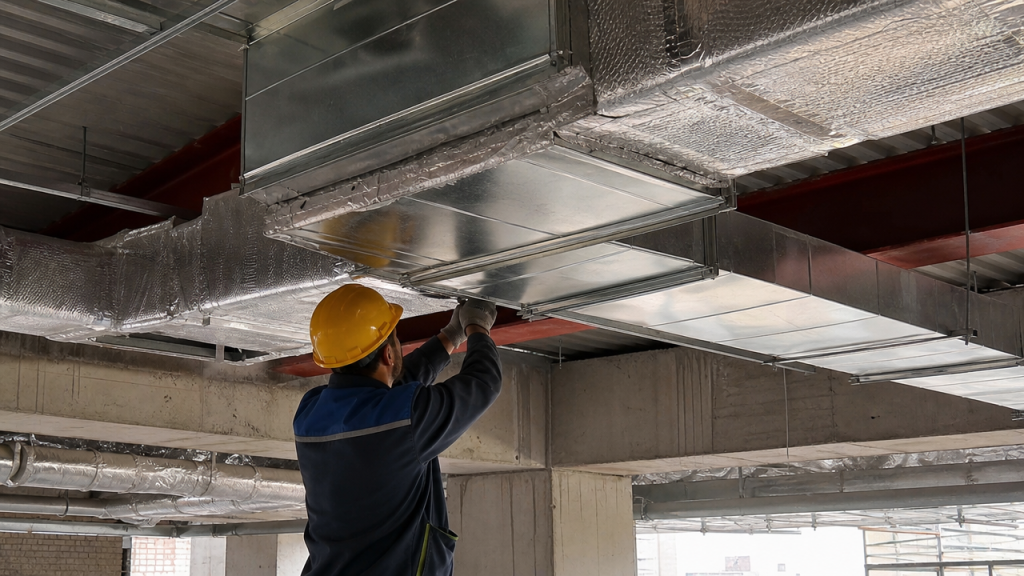

ترتیب اجرای کانال‌کشی در پروژه

زمان‌بندی اجرای سیستم تهویه یکی از مهم‌ترین نکات هماهنگی مجری عمران با تأسیسات است:

• بهترین زمان طراحی: همزمان با معماری — نه بعد از آن. محل کانال‌ها، ارتفاع سقف کاذب و شفت‌ها باید در طراحی معماری پیش‌بینی شده باشد.
• اجرای کانال‌کشی: پس از اتمام سقف و قبل از سقف کاذب. کانال‌ها معمولاً روی تیرها یا از کنار آن‌ها عبور می‌کنند.
• سقف کاذب: پس از اتمام کانال‌کشی، لوله‌کشی آب و سیم‌کشی برق.
• راه‌اندازی و بالانس: آخرین مرحله — پس از اتمام همه کارها و قبل از تحویل.

تداخل کانال‌کشی با سازه — نقطه اصطکاک کارگاه

بزرگ‌ترین مشکل در پروژه‌های با هواساز: کانالی که «جا نمی‌شود». این مشکل وقتی پیش می‌آید که ارتفاع آزاد بین تیر و کف طبقه بالاتر برای کانال + سقف کاذب کافی نباشد. قوانین کلی:

• حداقل ارتفاع آزاد برای عبور کانال افقی: ابعاد کانال + ۵ سانتی‌متر فاصله از تیر + ۱۰ سانتی‌متر فاصله از سقف کاذب.
• عبور از تیر بتنی: ممنوع می باشد . هیچ المان سازه ای نباید تخریب شود
• عبور از تیر فلزی: با بازشوی دایره در جان (Web) تیر — طبق محاسبات.

راه‌حل پیشگیرانه: طراحی مکانیکال و سازه باید همزمان انجام شود تا تداخل‌ها قبل از اجرا شناسایی و رفع شوند.

نکات اجرایی کانال‌کشی

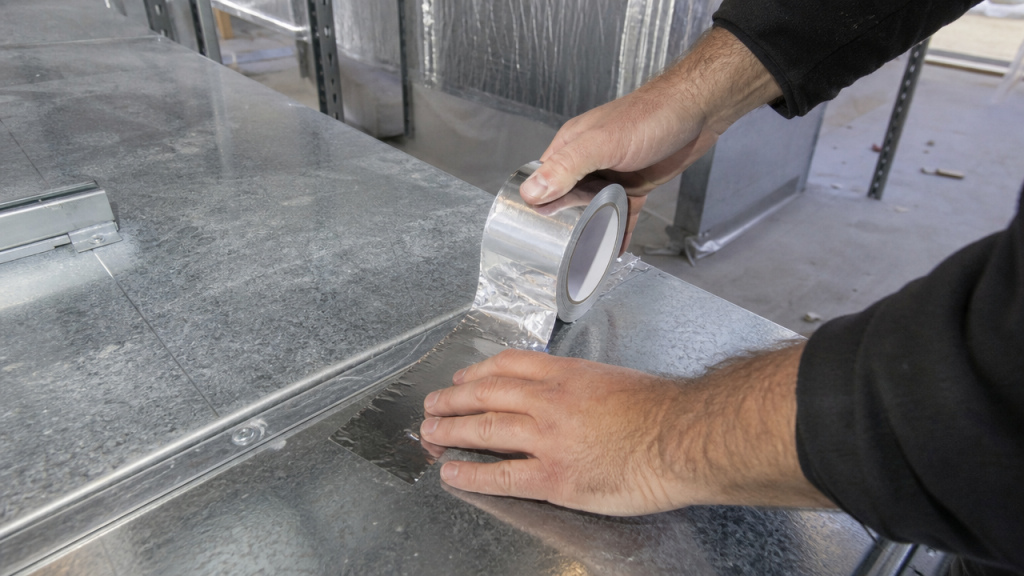

آب‌بندی اتصالات

مهم‌ترین نکته اجرایی: تمام اتصالات کانال باید آب‌بندی شوند. هر نشت هوا از اتصال = افت فشار = کاهش جریان هوا = سیستم ضعیف. روش: نوار تیپ آلومینیومی فشاری روی تمام درزها. بدون این آب‌بندی، حتی بهترین هواساز هم عملکرد ضعیفی دارد.

عایق‌کاری کانال

کانال‌های رفت (Supply) باید عایق حرارتی داشته باشند. برای کانال‌های در معرض هوای گرم (زیر پشت‌بام)، پشم سنگ + پوشش الومینیوم یا عایق الاستومری مسلح . ضخامت عیق بر اساس دمای سیال درون کانال و دمای محیط و مقاومت حرارتی عایق مشخص میشود. کانال‌های برگشت معمولاً عایق ندارند — اما اگر از فضای غیرتهویه‌شده عبور کنند، باید عایق داشته باشند.

ساپورت‌ها و آویزها

فاصله ساپورت‌های کانال: برای کانال‌های گالوانیزه تا ۶۰ سانتی‌متر عرض: هر ۲.۵ متر یک ساپورت. برای کانال‌های بزرگ‌تر: هر ۱.۵ متر. لرزه‌گیر (Vibration Isolator) بین ساپورت و کانال در ساختمان‌های مسکونی الزامی است — بدون آن، لرزش فن از طریق کانال به سازه منتقل می‌شود و صدا ایجاد می‌کند.

فلکسی — کوتاه، نه طولانی

لوله فلکسی (Flexible Duct) فقط برای اتصال دریچه به کانال اصلی استفاده می‌شود — حداکثر ۱ تا ۱.۵ متر. استفاده از فلکسی بلند به‌جای کانال اصلی اشتباه جدی است: افت فشار زیاد، کاهش دبی هوا، خم‌شدگی در مرور زمان. اگر در بازدید دیدید کانال اصلی فلکسی است — یا مسیر بسیار خمیده است — نشانه طراحی ضعیف است.

انشعاب گیری و تیک آف Take off

انشعاب گیری از از کانال اصلی یکی از مهم ترین بخش های کانال کشی هستش که اگر به درستی اجرا نشود باعث عدم توزیع یکنواخت هوا میشود که تاثیر مستقیم روی گرم یا سرد کردن فضاها دارد

دوره تأسیسات مکانیکی آکادمی مهندس قریشی با همکاری مهندس سعید سلطانیان، انواع سیستم های سرمایشی گرمایشی مثل هواساز ، زنت ، ایرواشر Air Washer ، گرمایش از کف ، اسپلیت ، داکت اسپلیت ، چیلر – فن کویل ، VRF، کولر آبی و … را آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

بالانس سیستم — مرحله‌ای که معمولاً نادیده گرفته می‌شود

بالانس سیستم یعنی تنظیم جریان هوا در هر دریچه تا مطابق با طراحی باشد. بدون بالانس، بعضی اتاق‌ها خیلی سرد یا گرم و بعضی‌ها بی‌تفاوت می‌شوند. بالانس با دمپرهای تنظیمی (Volume Control Damper) در شاخه‌های کانال انجام می‌شود. بالانس باید توسط متخصص تأسیسات انجام شده و نتایج مستند شود.

وظایف ناظر در کنترل کانال‌کشی

• قبل از بستن سقف کاذب: کنترل آب‌بندی اتصالات، عایق‌کاری، ساپورت‌ها.
• تطابق مسیر کانال‌ها با نقشه‌های تأسیسات.
• فاصله کافی کانال از تیرها (بدون تماس مستقیم).
• عدم عبور از ناحیه بحرانی تیر.
• نصب لرزه‌گیر بین کانال و ساپورت.
• بالانس سیستم قبل از تحویل — با مستندات.

اشتباهات رایج در کانال‌کشی

سؤالات متداول

تفاوت داکت اسپلیت با کولر معمولی چیست؟

داکت اسپلیت (Ducted Split) یک اسپلیت است که هوا را از طریق کانال به چند اتاق توزیع می‌کند — یونیت داخلی آن پنهان در سقف کاذب است. مزیت: یک دستگاه برای چند اتاق. معایب: تمام اتاق‌ها یک دمای مشترک دارند (بدون زون‌بندی مستقل). اسپلیت معمولی هر اتاق را مستقل کنترل می‌کند.

آیا کانال‌کشی در ساختمان‌های موجود قابل اضافه کردن است؟

بله، اما پرهزینه است — باید سقف کاذب بازشود، کانال‌ها نصب شوند و دوباره بسته شود. در ساختمان‌های قدیمی، استفاده از اسپلیت مناسب‌تر از نصب کانال جدید است.

دوره مجری حرفه‌ای آکادمی مهندس قریشی هماهنگی مجری عمران با تأسیسات کانالی را آموزش می‌دهد. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید.

نتیجه‌گیری

هواساز، مانند سیستم گردش خون ساختمان، زمانی که درست کار می‌کند هیچ‌کس به آن توجه نمی‌کند — اما وقتی مشکل دارد، همه از آن شکایت می‌کنند. آب‌بندی درست اتصالات، عایق‌کاری کانال‌ها، بالانس سیستم و جلوگیری از تداخل با سازه — اینها نکاتی هستند که تفاوت یک سیستم درست از یک سیستم معیوب را می‌سازند.

نادیده گرفتن این نکات خسارات زنجیره‌واری ایجاد می‌کند که از رطوبت سقف کاذب شروع شده و تا شکایات ساکنین، تعمیرات پرهزینه و درگیری مجری با بهره‌بردار ادامه می‌یابد.

آکادمی مهندس قریشی با تکیه بر دانش فنی و تجربه گسترده در پروژه‌های اجرایی واقعی، آموزش‌هایی کاربردی ارائه کرده است تا مهندسان مجری و ناظر بتوانند با سیستم‌های تهویه مطبوع با اطمینان کامل هماهنگی کنند.
