تراز و شاقول در ساختمان‌سازی؛ ابزار، روش کنترل و رواداری‌های مجاز
تراز و شاقول دو کنترل پایه‌ای دقت اجرا در ساختمان‌سازی هستند: تراز یعنی افقی بودن یک سطح یا هم‌ارتفاع بودن چند نقطه، و شاقول یعنی قائم بودن کامل یک عضو مانند ستون، دیوار یا قالب. تقریباً هر مرحله از اجرا، از پیاده‌کردن نقشه فونداسیون تا نصب چارچوب در و کاشی‌کاری، به این دو کنترل وابسته است.
در ظاهر، تراز و شاقول ساده‌ترین کارهای کارگاه به نظر می‌رسند؛ اما خطای چند میلی‌متری در همین کنترل‌های ساده، طبقه‌به‌طبقه روی هم انباشته می‌شود و در نازک‌کاری، نما و حتی نصب آسانسور به مشکلی پرهزینه تبدیل می‌شود. فرق تراز و شاقول چیست؟ با چه ابزاری و در کدام مراحل کنترل می‌شوند؟ رواداری مجاز چقدر است؟ و مجری و ناظر در هر مرحله دقیقاً چه چیزی را باید کنترل کنند؟ در این مقاله با نگاه کارگاهی به این پرسش‌ها پاسخ می‌دهیم.
تراز و شاقول چیست و چه فرقی با هم دارند؟
تراز به معنای کنترل در صفحه افقی است. وقتی می‌گوییم کف فونداسیون، زیر قالب سقف یا ردیف اول دیوار «تراز» است، یعنی همه نقاط آن در یک ارتفاع قرار دارند یا دقیقاً با شیب طراحی‌شده اجرا شده‌اند. شاقول به معنای کنترل در امتداد قائم است. وقتی می‌گوییم ستون یا دیوار «شاقول» است، یعنی کاملاً عمود بر سطح افق و بدون کجی به هیچ طرف اجرا شده است.
این دو کنترل مکمل یکدیگرند. ستونی که پای آن در تراز درست قرار گرفته اما شاقول نیست، در طبقه بالا از محور خود خارج می‌شود؛ و دیواری که شاقول چیده شده اما ردیف اول آن تراز نبوده، بندهای افقی کج و ارتفاع نابرابر خواهد داشت.
| ویژگی | تراز | شاقول |
| امتداد کنترل | افقی | قائم |
| نمونه کاربرد | کد ارتفاعی فونداسیون، زیر قالب سقف، ردیف اول دیوار، کف | قالب ستون، دیوار، والپست، چارچوب در، نما |
| ابزار سنتی | تراز حبابی، شیلنگ تراز | شاقول وزنه‌ای (ریسمانی) |
| ابزار دقیق | تراز لیزری خطی یا دوار | تراز لیزری با خط قائم |
| پیامد خطا | تغییر کد ارتفاعی، ضخامت نامنظم کف | خطای انباشته در طبقات، اندود ضخیم، مشکل نما |
ابزارهای تراز و شاقول در کارگاه
شاقول وزنه‌ای

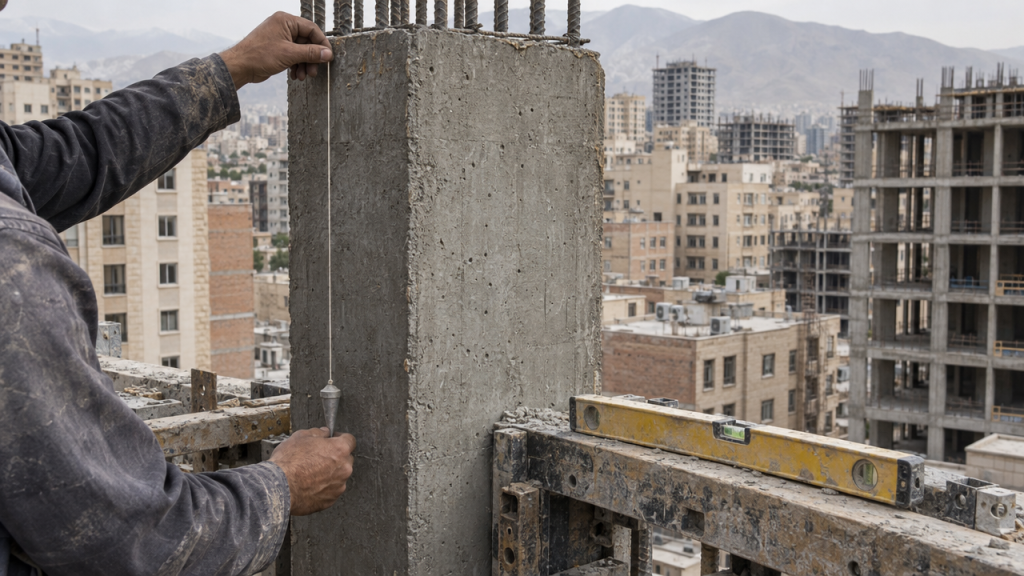

قدیمی‌ترین و ساده‌ترین ابزار کنترل قائم، یک وزنه فلزی مخروطی است که به ریسمان آویزان می‌شود. نیروی وزن، ریسمان را دقیقاً در امتداد قائم نگه می‌دارد و فاصله ریسمان تا وجه ستون یا دیوار در بالا و پایین، کج بودن آن را نشان می‌دهد. این ابزار ارزان و همیشه در دسترس است، اما در باد، در ارتفاع زیاد و برای کنترل چند ستون پشت سر هم، کند و کم‌دقت می‌شود.
تراز حبابی و شمشه
تراز حبابی با یک حباب هوا داخل لوله‌ای از مایع، افقی یا قائم بودن یک سطح کوتاه را نشان می‌دهد. برای کنترل سطوح بلندتر، تراز روی یک شمشه صاف قرار می‌گیرد. دقت این روش به سالم بودن تراز و صاف بودن شمشه بستگی دارد؛ ترازی که ضربه خورده یا شمشه‌ای که تاب برداشته، خطا را پنهان می‌کند.
شیلنگ تراز
شیلنگ شفاف پر از آب، بر اساس اصل ظروف مرتبط، ارتفاع یک نقطه را به نقطه دیگر منتقل می‌کند. این روش سنتی برای انتقال کد ارتفاعی در فاصله‌های طولانی و پشت موانع هنوز کاربرد دارد، به شرطی که هیچ حباب هوایی داخل شیلنگ نباشد.
تراز لیزری
تراز لیزری با تاباندن خطوط یا صفحه نور افقی و قائم، ابزار اصلی و مدرن کنترل تراز و شاقول در کارگاه است. مدل‌های خطی برای کنترل یک ستون، یک دیوار یا یک اتاق مناسب‌اند و مدل‌های دوار یک صفحه افقی کامل در کل کارگاه ایجاد می‌کنند. همان‌طور که در مقاله مهارت‌های کارگاهی مهندسی گفتیم، هر مهندسی باید بتواند تراز لیزری را راه‌اندازی و تنظیم کند، خط لیزر را روی سطح تعریف کند و انحراف از شاقول را اندازه بگیرد؛ کنترل شاقولی ستون‌ها، والپست‌ها، دیوارها و کدهای ارتفاعی باید با تراز لیزری انجام شود، نه فقط با چشم.
| ابزار | بهترین کاربرد | محدودیت |
| شاقول وزنه‌ای | کنترل سریع یک ستون یا دیوار | حساس به باد، کند برای چند عضو |
| تراز حبابی و شمشه | سطوح کوتاه، دیوارچینی، کاشی | خطا با ضربه‌خوردگی تراز یا تاب شمشه |
| شیلنگ تراز | انتقال ارتفاع در فاصله و پشت موانع | حباب هوا در شیلنگ، کندی |
| تراز لیزری خطی | قالب ستون، دیوار، والپست، چارچوب | برد محدود در نور شدید روز |
| تراز لیزری دوار | کد ارتفاعی کل کارگاه، زیر قالب سقف، کف | هزینه بالاتر، نیاز به کالیبره بودن |
هر ابزاری که استفاده می‌شود، باید سالم و کالیبره باشد. تراز لیزری که خودش یک میلی‌متر در متر خطا دارد، همان خطا را در کل ساختمان تکثیر می‌کند. کنترل ساده با چرخاندن ابزار و مقایسه دو قرائت، پیش از شروع هر کار حساس، این خطا را آشکار می‌کند.
چرا خطای تراز و شاقول این‌قدر پرهزینه است؟

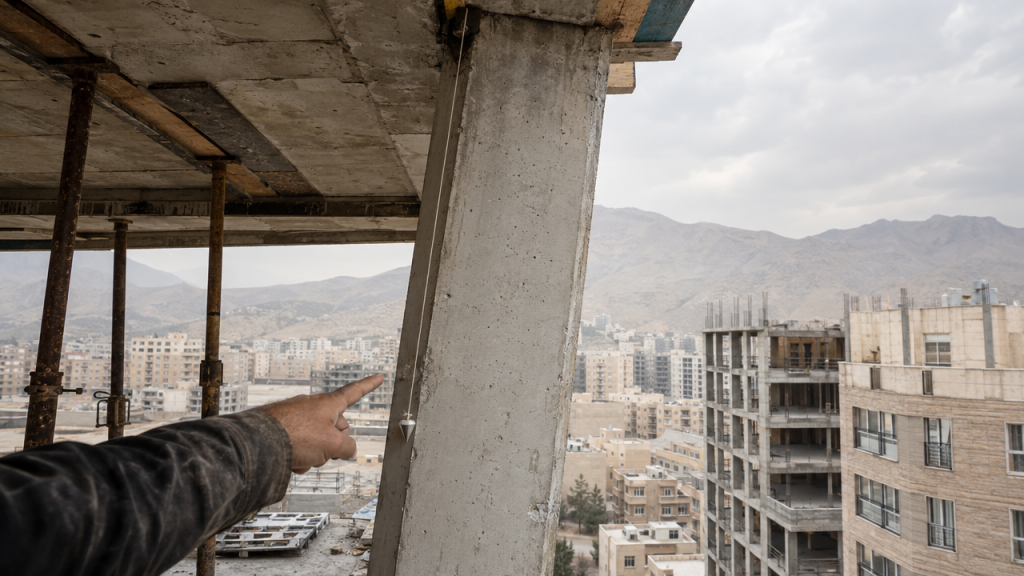

ستون کج در هر طبقه، خطای انباشته‌ای ایجاد می‌کند که در طبقات بالاتر به مشکل جدی تبدیل می‌شود و اصلاح آن هزینه‌بر است. اگر ستون طبقه اول چند سانتی‌متر از محور خارج شود و ستون طبقه دوم روی همان ستون کج ادامه پیدا کند، در طبقات بالا ستون از محور نقشه فاصله می‌گیرد؛ تیرها با برون‌محوری به ستون می‌رسند و بتن تیرها از کنار ستون بیرون می‌زند.
پیامدهای این خطا فقط سازه‌ای نیست. ناشاقول بودن ستون‌ها و بیرون‌زدگی جانبی بتن تیرها، در زمان سفت‌کاری و نازک‌کاری بسیار چالش‌برانگیز است: برای صاف کردن دیوار، اندود ضخیم‌تر و مصالح بیشتری لازم می‌شود، چارچوب در و پنجره کج می‌نشیند، کاشی‌کاری و کابینت جفت نمی‌شود و ریل آسانسور در چاهکی که شاقول اجرا نشده، به‌سختی نصب می‌شود. خطای تراز هم پیامدهای مشابهی دارد؛ کد ارتفاعی اشتباه در فونداسیون، ارتفاع طبقات، پله‌ها و حتی ارتفاع ورودی پارکینگ را تغییر می‌دهد.
کنترل تراز در فونداسیون؛ کد ارتفاعی و نقطه مبنا
اولین کنترل تراز، پیش از هر بتن‌ریزی، تعیین یک نقطه مبنای ارتفاعی (بنچ‌مارک) ثابت و محافظت‌شده در کارگاه است. همه کدهای ارتفاعی پروژه، از کف گود تا روی فونداسیون و کف طبقات، باید از همین نقطه منتقل شوند. نقطه مبنایی که روی یک جسم متحرک یا قابل تخریب علامت‌گذاری شده، منبع خطاهای بعدی است.
در مرحله فونداسیون، کنترل ارتفاع بتن مگر، ارتفاع روی آرماتورها و تراز سطح نهایی بتن ضروری است. یکی از نمونه‌های واقعی که در گزارش‌های نظارتی دیده می‌شود، اجرای آرماتورهای روی فونداسیون حدود ۱۵ سانتی‌متر پایین‌تر از کد نقشه است؛ یعنی به‌جای کد منفی ۳۵، در کد منفی ۵۰ سانتی‌متر. چنین خطایی اگر پیش از بتن‌ریزی کشف نشود، تمام ارتفاعات بعدی ساختمان را تحت تأثیر قرار می‌دهد. نمونه کامل این دستور کار را در مقاله گزارش نویسی مهندس ناظر آورده‌ایم.
کنترل شاقولی قالب ستون
مهم‌ترین کنترل شاقول در اسکلت بتنی، کنترل قالب ستون‌هاست. شاقولی بودن قالب ستون باید با تراز لیزری یا شاقول دقیق و در دو وجه عمود بر هم کنترل شود؛ ستونی که در یک جهت شاقول است، ممکن است در جهت دیگر کج باشد. این کنترل بر عهده مهندس ناظر است و اجرای آن توسط مجری متخصص انجام می‌شود.
نکته‌ای که اغلب فراموش می‌شود این است که شاقول بودن قالب قبل از بتن‌ریزی کافی نیست. فشار جانبی بتن تازه و ضربه ویبراتور می‌تواند قالبی را که درست مهار نشده جابه‌جا کند. به همین دلیل مهاربندی قالب در دو جهت عمود بر هم و کنترل مجدد شاقولی در حین و بلافاصله بعد از بتن‌ریزی، پیش از گیرش بتن، اهمیت دارد. جزئیات مهاربندی و فشار جانبی بتن را در مقاله قالب‌بندی ستون‌ها توضیح داده‌ایم.
برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:
کنترل تراز قالب سقف و تیر

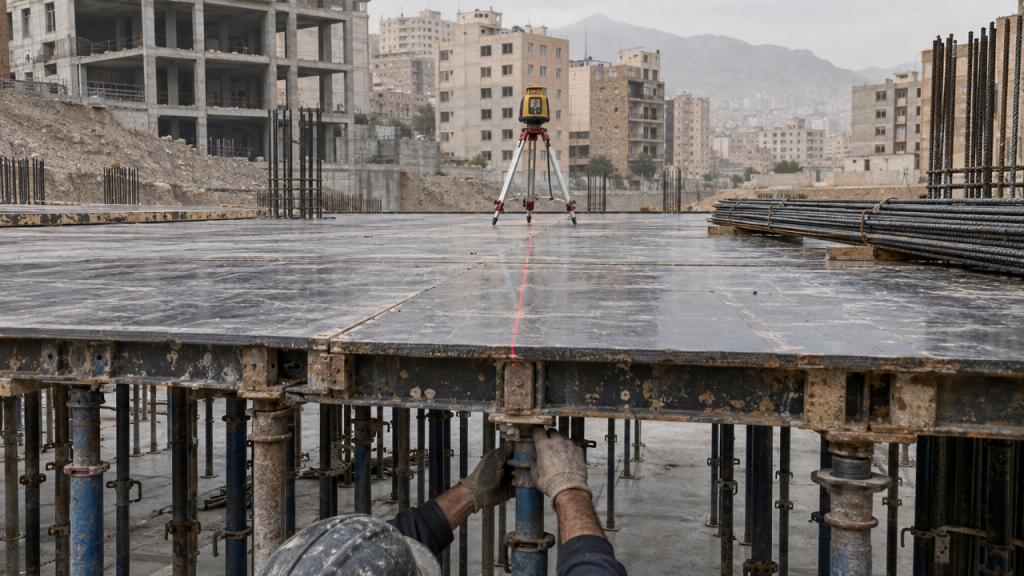

زیر قالب تیرها و دال‌ها باید پیش از آرماتوربندی در کد ارتفاعی درست تراز شود. این کار معمولاً با تنظیم ارتفاع جک‌ها و کنترل با تراز لیزری دوار انجام می‌شود. اگر زیر قالب تراز نباشد، ضخامت دال در نقاط مختلف تغییر می‌کند و کف طبقه بالا هم ناصاف اجرا می‌شود؛ ناصافی که بعداً با ملات اضافه و هزینه بیشتر جبران می‌شود.
در دهانه‌های بلند، طراح ممکن است خیز منفی برای قالب در نظر گرفته باشد تا پس از بارگذاری، سقف به حالت افقی برسد. در این حالت «تراز» یعنی اجرای دقیق همان خیز منفی طراحی‌شده، نه افقی مطلق. جک‌های زیر قالب هم باید روی سطح محکم تکیه کنند؛ جکی که روی خاک دستی نشسته، حین بتن‌ریزی نشست می‌کند و تمام کنترل تراز قبلی را بی‌اثر می‌کند.
تراز و شاقول در دیوارچینی و سفت‌کاری
در دیوارچینی و سفت کاری ساختمان، کنترل تراز از ردیف اول شروع می‌شود. اولین ردیف دیوار باید با ملات تراز و با دقت چیده شود؛ هر انحرافی در ردیف اول، در ردیف‌های بالا انباشته می‌شود. پس از آن، شاقولی بودن دیوار باید با تراز و شاقول هر چند ردیف یک‌بار، و در عمل دست‌کم هر سه ردیف، کنترل شود. دیوار کج در نازک‌کاری قابل جبران نیست و فقط با ضخیم‌تر کردن اندود پنهان می‌شود.
امتداد رج‌ها باید کاملاً افقی باشد و استفاده از ریسمان بنایی بین دو انتهای دیوار، ساده‌ترین روش برای حفظ این امتداد است. والپست‌ها هم که پیش از دیوارچینی اجرا می‌شوند، باید شاقول باشند؛ والپست کج، دیوار متصل به آن را هم کج می‌کند.
رواداری‌های مجاز تراز و شاقول
هیچ اجرایی بدون خطا نیست؛ سؤال این است که خطای مجاز چقدر است. مشخصات فنی عمومی کارهای ساختمانی (نشریه ۵۵) برای دیوارهای بنایی و نمای آجری، رواداری‌های مشخصی تعیین کرده است:
| مورد | حداکثر انحراف مجاز |
| شاقولی دیوار بنایی در یک طبقه | ۱۰ میلی‌متر |
| شاقولی دیوار بنایی در کل ارتفاع ساختمان | ۳۰ میلی‌متر |
| برآمدگی یا فرورفتگی در بدنه دیوار بنایی | کمتر از ۱۰ میلی‌متر |
| تراز افقی | ۲۰ میلی‌متر در ۱۰ متر طول |
| تیغه‌ها | ۳ میلی‌متر در هر متر ارتفاع و ۱۰ میلی‌متر در کل طول |
| شاقولی نمای آجری در هر طبقه (حدود ۳ متر) | ۶ میلی‌متر |
| شاقولی نمای آجری در کل ارتفاع | ۳۰ میلی‌متر |
این اعداد نشان می‌دهند که چرا کنترل چشمی کافی نیست؛ انحراف ۶ میلی‌متر در ارتفاع یک طبقه را با چشم نمی‌توان تشخیص داد، اما با شاقول یا تراز لیزری به‌راحتی اندازه‌گیری می‌شود. برای اعضای بتنی مانند ستون‌ها، رواداری مجاز باید بر اساس نقشه‌ها و مشخصات فنی همان پروژه کنترل شود و هرگونه انحراف خارج از آن، پیش از بتن‌ریزی اصلاح شود.
تراز و شاقول در نازک‌کاری

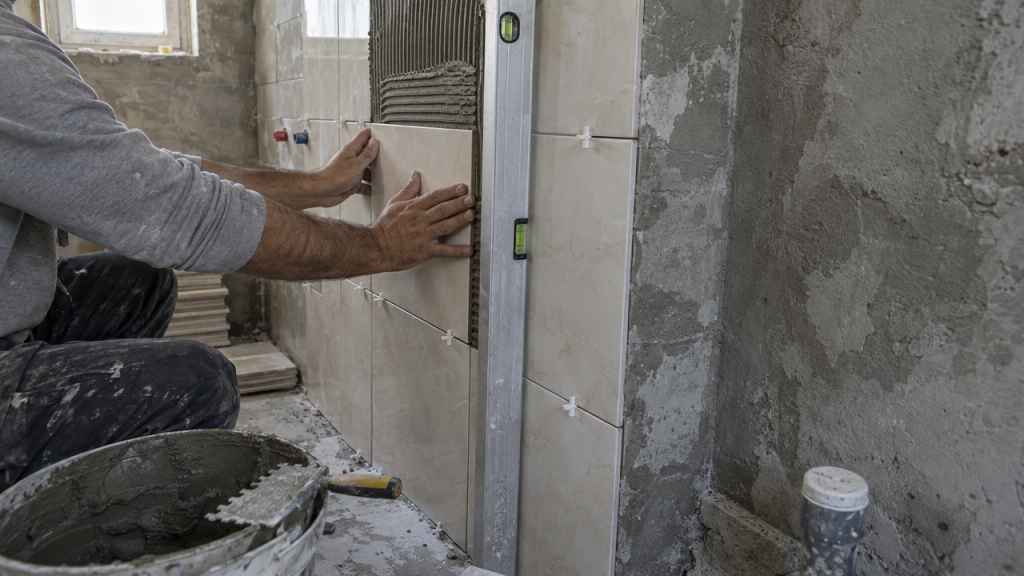

پیش از اندودکاری و کاشی‌کاری، سطوح باید از نظر تراز و شاقول بودن و قائمه بودن زوایا کنترل شوند و اگر نقصی در زیرکار وجود دارد، پیش از شروع پوشش نهایی رفع شود. کاشی‌کاری روی دیواری که شاقول نیست، یا بندهای کج می‌دهد یا ضخامت ملات پشت کاشی را نامنظم می‌کند که خودش زمینه پوکی و جدا شدن کاشی است.
چارچوب در و پنجره هم باید هم تراز باشد و هم شاقول. عضو بالایی چارچوب‌های هم‌ارتفاع باید در یک تراز قرار گیرند و هر چارچوب، هم در جهت چپ و راست و هم در جهت جلو و عقب، شاقول نصب شود. نکته مهم در کف‌سازی این است که «تراز» همیشه به معنای افقی مطلق نیست؛ کف سرویس‌های بهداشتی باید با شیب حداقل ۱.۵ درصد به سمت کف‌شوی اجرا شود و کنترل درست، کنترل همین شیب طراحی‌شده است.
خطاهای رایج در کنترل تراز و شاقول
| خطا | پیامد | روش درست |
| اتکا به چشم به‌جای ابزار | انباشت خطا در طبقات | کنترل با تراز لیزری یا شاقول دقیق |
| کنترل ستون فقط در یک وجه | کجی در جهت دیگر | کنترل در دو وجه عمود بر هم |
| کنترل نکردن بعد از بتن‌ریزی | جابه‌جایی قالب زیر فشار بتن | کنترل مجدد پیش از گیرش بتن |
| نقطه مبنای ارتفاعی ناپایدار | کد ارتفاعی اشتباه در کل پروژه | بنچ‌مارک ثابت و محافظت‌شده |
| ردیف اول دیوار بدون تراز | رج‌های کج و ارتفاع نابرابر | تراز دقیق ردیف اول با ملات |
| ابزار ضربه‌خورده یا کالیبره‌نشده | خطای پنهان در همه اندازه‌گیری‌ها | کنترل ابزار پیش از کار حساس |
| جک زیر قالب روی خاک دستی | نشست قالب و خیز سقف | تکیه جک روی سطح محکم |
وظایف ناظر در کنترل تراز و شاقول
کنترل تراز و شاقول بخشی از تقریباً همه بازدیدهای ناظر است. در فونداسیون، ناظر سازه کد ارتفاعی آرماتورها و تراز سطح بتن را با نقشه تطبیق می‌دهد و ناظر معماری کدهای ارتفاعی مؤثر بر ورودی، پارکینگ و پله را کنترل می‌کند. پیش از بتن‌ریزی هر ستون، شاقولی بودن قالب در دو جهت و کفایت مهاربندی آن کنترل و با عکس مستند می‌شود. پیش از بتن‌ریزی سقف، تراز زیر قالب و کفایت شمع‌بندی بررسی می‌شود.
در سفت‌کاری، ناظر معماری شاقولی دیوارها و والپست‌ها، امتداد رج‌ها و موقعیت دقیق بازشوها را کنترل می‌کند؛ این موارد در چک‌لیست نظارت سفت‌کاری هم آمده است. اگر انحرافی بیش از حد مجاز دیده شود، ناظر باید دستور کار کتبی صادر کند، فرصت اصلاح بدهد و پس از بازدید مجدد، در صورت عدم اصلاح، به مرجع صدور پروانه گزارش دهد. ستون کجی که بتن‌ریزی شده، دیگر با دستور کار اصلاح نمی‌شود؛ به همین دلیل زمان درست این کنترل، پیش از بتن‌ریزی است.
دوره ناظر حرفه‌ای آکادمی مهندس قریشی، ۱۵۰ ساعت آموزش کارگاهی، چک‌لیست‌های نظارتی، گزارش‌نویسی، دستور کار نویسی و دفاع در محاکم قضایی است. برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:
سؤالات متداول درباره تراز و شاقول
تراز به کنترل افقی بودن یا هم‌ارتفاع بودن نقاط مربوط است و شاقول به کنترل قائم بودن کامل یک عضو. کف فونداسیون و زیر قالب سقف تراز می‌شوند و ستون، دیوار و چارچوب‌ها شاقول.
تراز لیزری برای کنترل چند عضو، ارتفاع زیاد و انتقال کد ارتفاعی سریع‌تر و دقیق‌تر است. شاقول وزنه‌ای ابزار ساده و قابل اعتماد پشتیبان است. در کارگاه حرفه‌ای هر دو وجود دارند و ابزار لیزری باید پیش از کارهای حساس کالیبره بودنش کنترل شود.
طبق مشخصات فنی عمومی کارهای ساختمانی، دیوار بنایی نباید بیش از ۱۰ میلی‌متر در یک طبقه و بیش از ۳۰ میلی‌متر در کل ارتفاع ساختمان از حالت شاقولی خارج باشد. برای نمای آجری، این عدد ۶ میلی‌متر در هر طبقه حدود ۳ متری است.
میزان انحراف باید دقیق اندازه‌گیری و به مهندس محاسب سازه گزارش شود. تصمیم درباره قابل قبول بودن، اصلاح یا تخریب با مهندس محاسب است. ادامه دادن ستون طبقه بالا روی ستون کج، بدون این بررسی، خطا را بزرگ‌تر می‌کند.
در عمل، شاقولی دیوار باید دست‌کم هر سه ردیف یک‌بار با تراز یا شاقول کنترل شود و ردیف اول با دقت کامل تراز شود؛ چون خطای ردیف اول در تمام ردیف‌های بعدی تکرار می‌شود.
برای مشاهده سرفصل‌ها، جلسات رایگان دوره‌ها و رضایت کاربران اینجا کلیک کنید:
نتیجه‌گیری
تراز و شاقول، مانند خط‌کش نامرئی یک ساختمان، تعیین می‌کنند که آنچه روی نقشه دقیق کشیده شده، در کارگاه هم دقیق ساخته شود؛ و تأثیر مستقیمی بر کیفیت اجرا، هزینه نازک‌کاری و رضایت کارفرما دارند. این کنترل‌ها ساده‌اند، اما سادگی‌شان باعث می‌شود در شلوغی کارگاه به چشم سپرده شوند.
نادیده گرفتن کنترل تراز و شاقول، خسارات زنجیره‌واری ایجاد می‌کند که از یک ستون کج در طبقه اول شروع شده، با برون‌محوری تیرها و اندودهای ضخیم ادامه پیدا می‌کند و به چارچوب‌های کج، کاشی‌کاری ناجفت و چاهک آسانسوری می‌رسد که ریل در آن نمی‌نشیند؛ مشکلی که مجری، ناظر، کارفرما و بهره‌بردار را درگیر می‌کند. لذا تسلط مهندسان به ابزارها و زمان درست کنترل تراز و شاقول، امری ضروری است.
